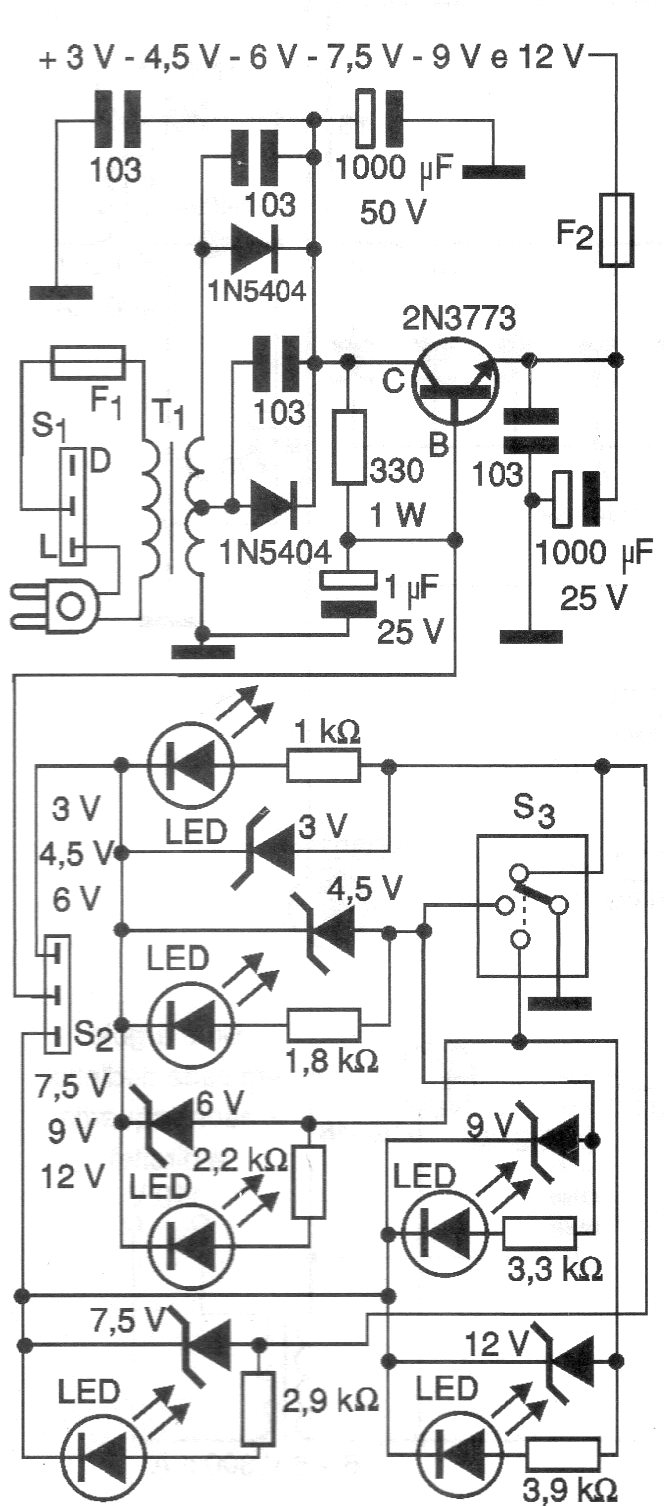

Encontramos esta fuente convencional con transistor regulador en una documentación de 2002. El circuito proporciona tensiones de 3 a 12 V conforme el zener seleccionado y la corriente máxima es de 3 A. El transistor debe montarse en un buen radiador de calor. El transformador es de 12 + 12 V con 3 A de corriente.
