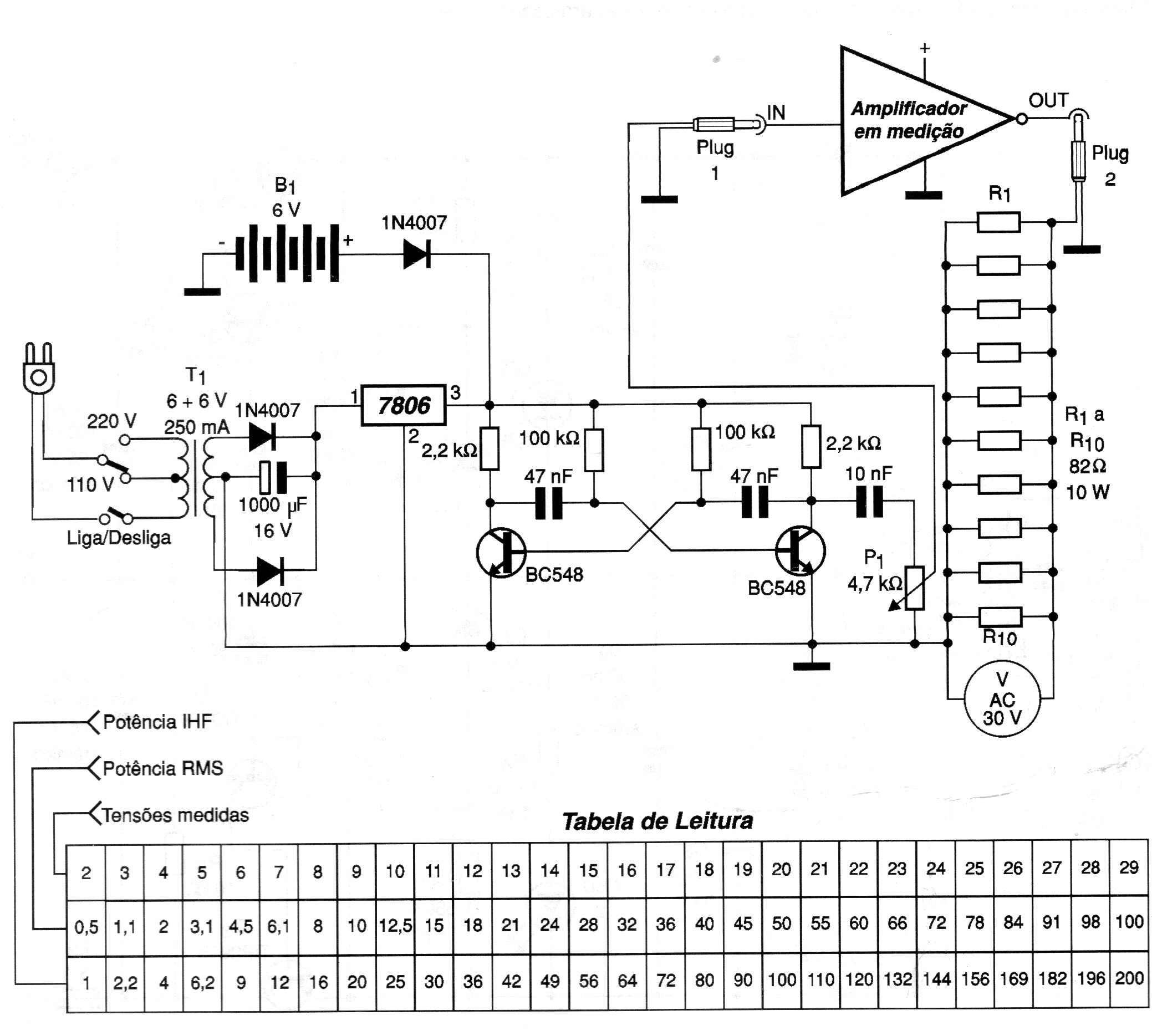

Este circuito es de una documentación de 2002. Inyecta una señal en un amplificador de potencia y mide la tensión obtenida en la salida con el signo de referencia. Con ello, en un voltímetro AC o multímetro se puede determinar la potencia de salida. El amplificador debe estar con todo el volumen abierto y la calibración de P1 debe realizarse sobre la base de la tabla.
| Haga click en la imagen para ampliar |
