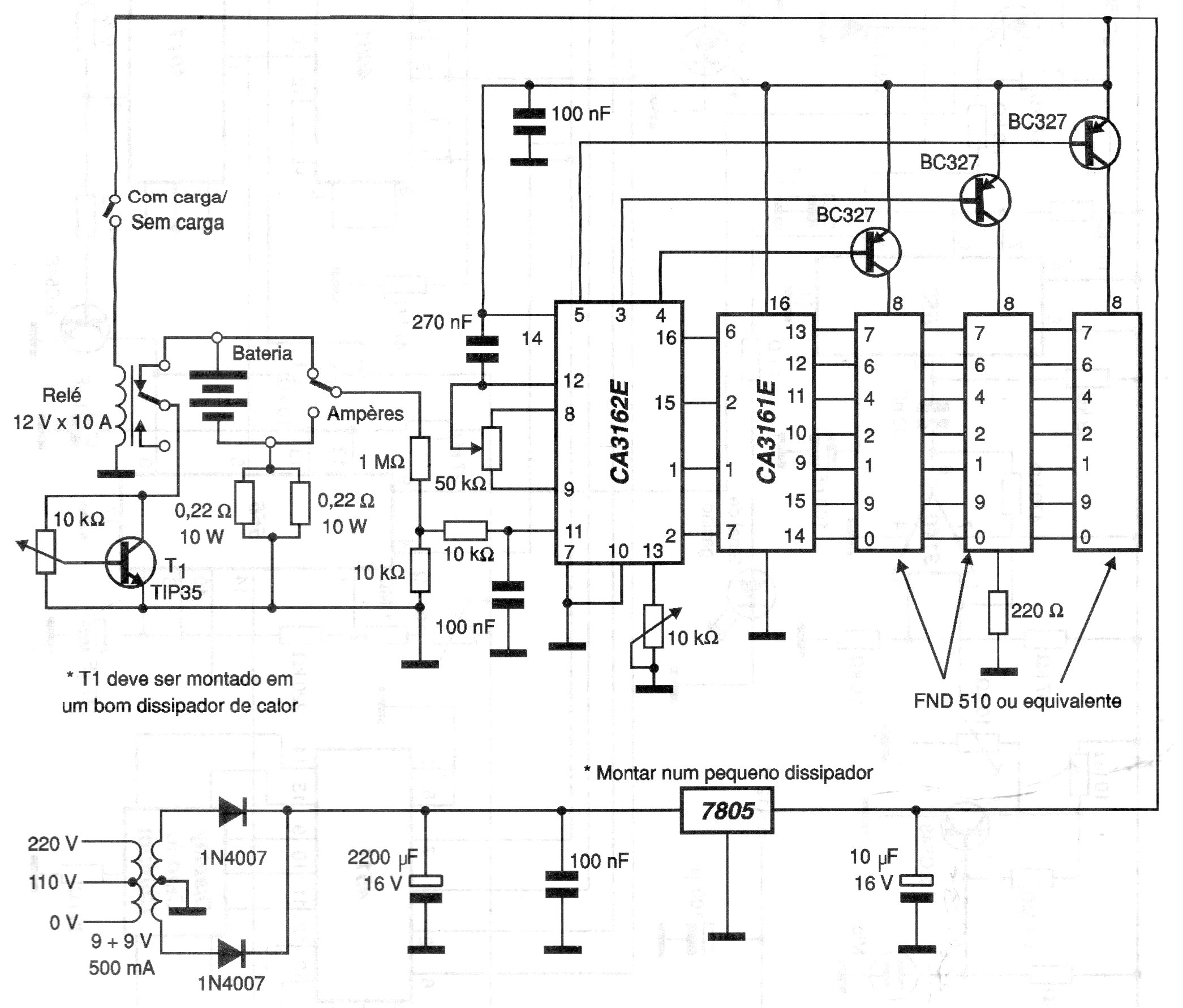

El convertidor AD con 3 dígitos de este circuito no es muy común actualmente. En él se utilizan 2 circuitos integrados en la alimentación de 3 displays, pero el circuito puede ser elaborado con otros convertidores más modernos. Mide la tensión de una batería y también la corriente. El circuito regulador de tensión debe estar dotado de un disipador de calor.
| Haga click en la imagen para ampliar |
