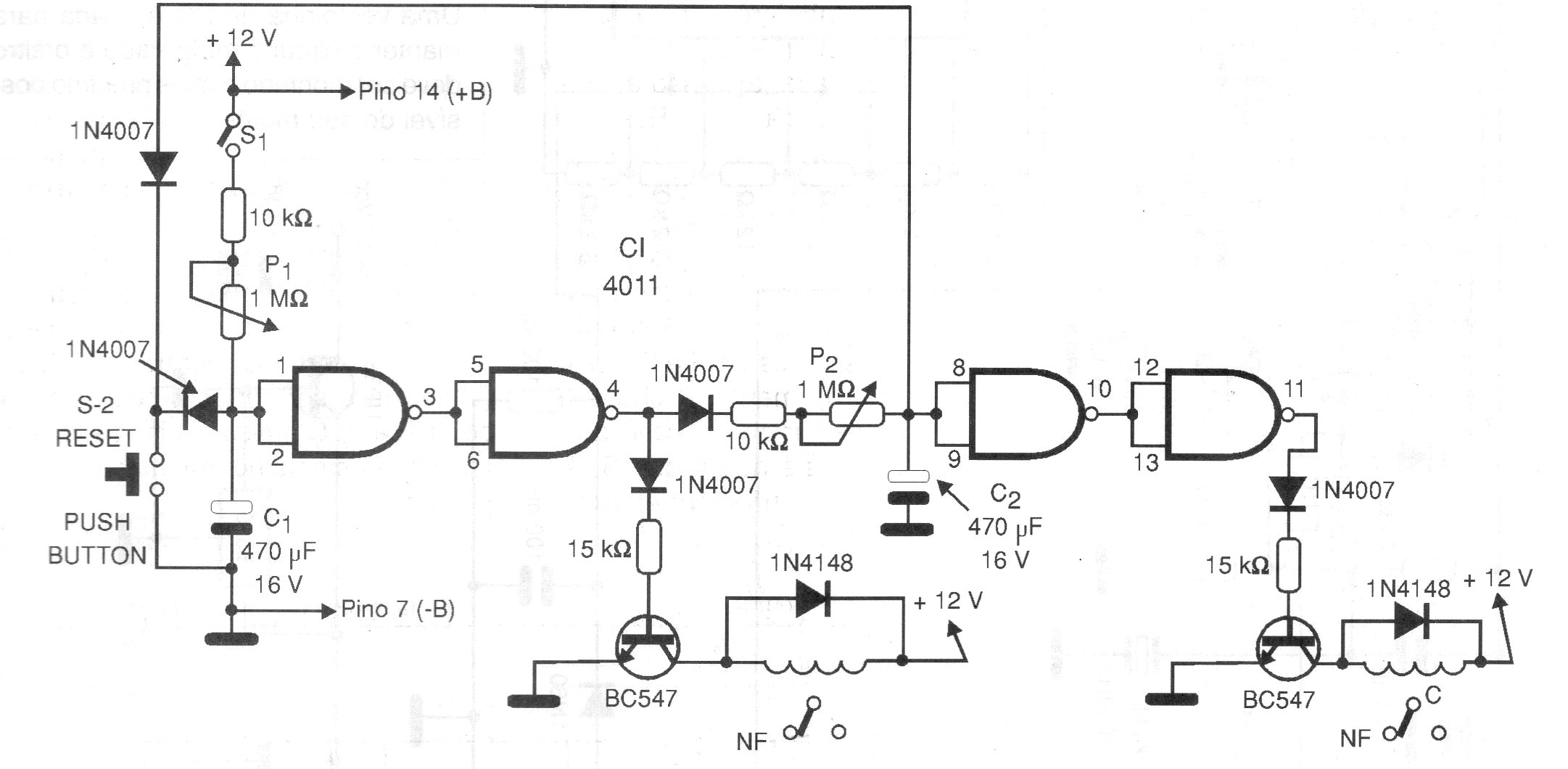

Encontramos este circuito de temporizador en una documentación de 1999. Acciona secuencialmente, en tiempos programados dos relés. Los tiempos dependen de los capacitores y del ajuste de los potenciómetros. Los valores de los capacitores se pueden aumentar para obtener mayores tiempos. La alimentación es de 12 V, según la tensión de los relés.
| Haga click en la imagen para ampliar |
