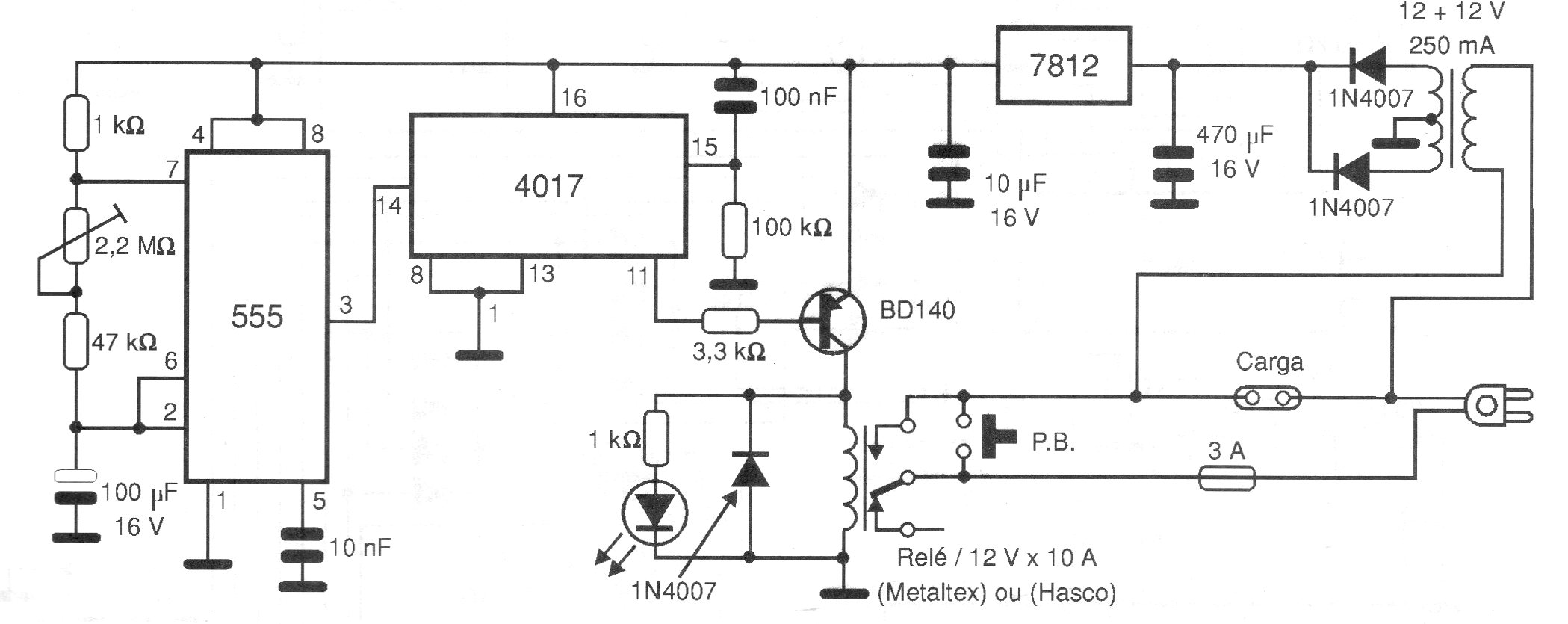

Este temporizador utiliza componentes comunes que pueden utilizarse para intervalos de tiempo hasta algunas horas. En el esquema original de una documentación de 1999 faltó la conexión del perno de ajuste del 7812 a la tierra, lo que debe añadirse. El circuito acciona un relé de 12 V, pero puede utilizar un relé de 6 V si la tensión de alimentación es dada por un 7806.
| Haga click en la imagen para ampliar |
