Una señal de entrada de 25 mV de amplitud produce el V um señal de 1 V de amplitud de salida. El amplificador de alta ganancia que se muestra en la Figura 1 utiliza dos transistores de uso general y es alimentado por una tensión de aplicación ideal de 18 V. Esto es para los diseños de amplificador de potencia. Recordamos que el diseño de paraa el montaje final debe ser bllindado para que no ocurran captaciones de ruidos.

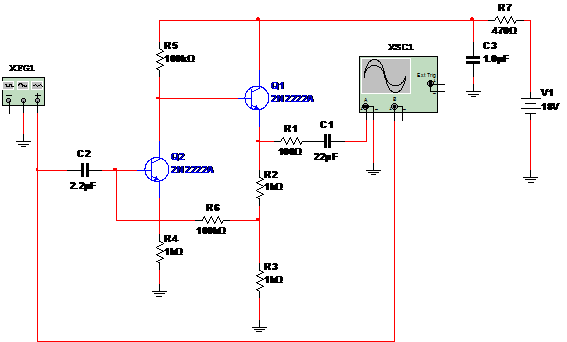

Figura 1 - Preamplificador Circuito completo.

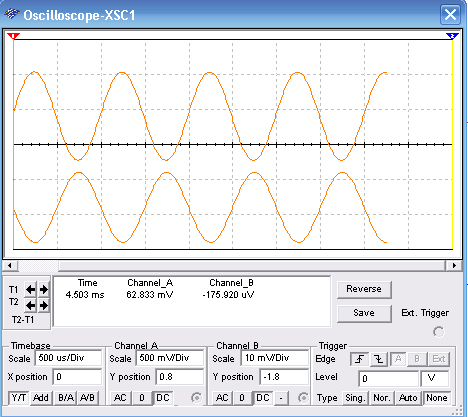

En la figura 2 tenemos las formas de onda para la señal de entrada y de salida de señal, obtenida en un osciloscopio virtual Multisim Blue. Ver que el circuito invierte la fase de la señal.
Figura 2 - Formas de onda en el circuito.
Haga clic aquí para descargar la simulación
