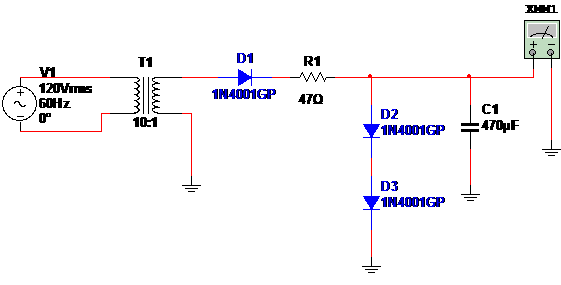

- Diodos de silicio comunes cuando estan polarizados en llo sentido directo tienen una caída de tensión entre 0,6 y 0,7 V, y por lo tanto pueden funcionar como una especie de zener. Es exactamente lo que hacemos en esta fuente de alimentación simple que puede suministrar corrientes de hasta 50 mA cada una. La tensión de salida depende del número de diodos usados. Con dos diodos tienen entre 1,2 V y 1,4 V, como se muestra en la simulación hecho en el Multisim. El diagrama completo de la fuente se muestra en la Figura 1.
Haga clic aquí para descargar la simulación
