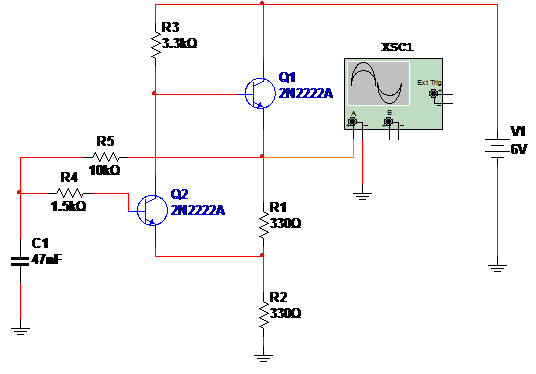

Lo que tenemos en la figura 1 es un multivibrador que puede ser utilizado para generar señales rectangulares hasta unas pocas decenas de megahercios, con los transistores indicados. La alimentacióon puede ser de entre 6 y 12 V y la frecuencia está determinada principalmente por el condensador y la resistencia de 1,5k. No recomiendo el cambio de la resistencia, pero solo del capacitor para obtener la frecuencia deseada. Transistores equivalentes pueden ser utilizados y, con la inversión de la polaridad de la fuente de alimentación se puede utilizar transistores PNP.
Figura 1 - Diagrama multivibrador con dos transistores.

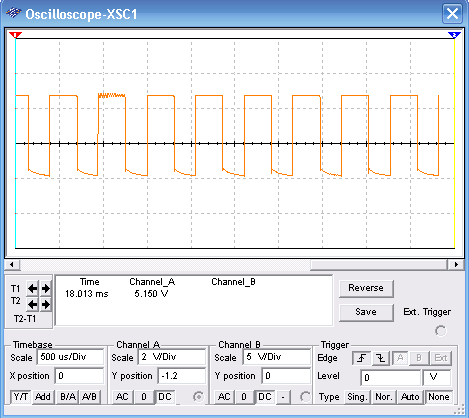

En la figura 2 tenemos una forma de onda obtenida en la simulación com el Multisim. En este caso utilizamos el osciloscopio virtual de este software. En la simulación, el lector también tomará nota de la partida del oscilador que no aparece tan pronto quando el interruptor de simulación es activado. Como podemos ver, la señal se aproxima mucho a una forma de onda rectangular. Esta forma de onda sufre deformaciones a medida que aumenta la frecuencia. En el circuito, la frecuencia aproximada del ajuste osciloscopio se puede determinar que sea aproximadamente 1,5 kHz.
Figura 2 - La forma de onda de la señal generada.
