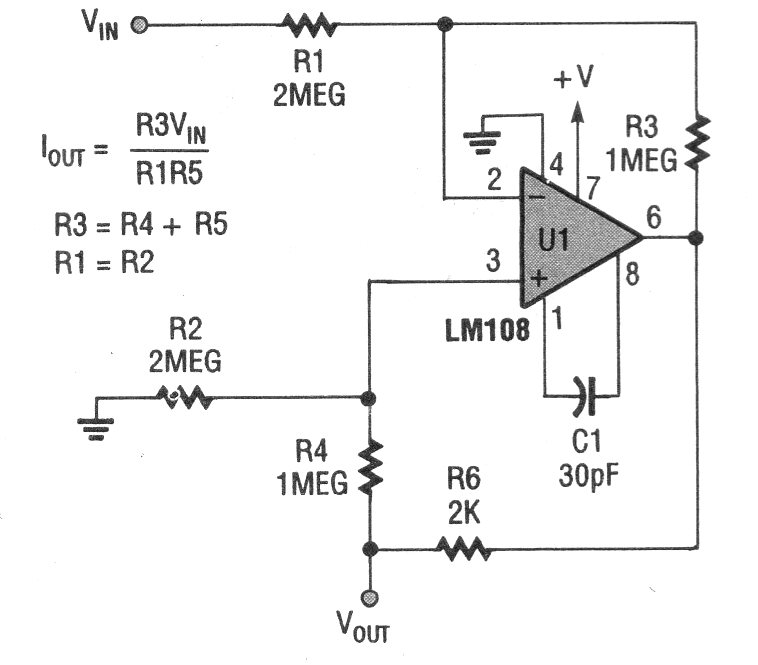

El circuito mostrado consiste en una fuente de corriente constante bilateral con un operacional que admite equivalente. Los valores de la corriente en función de los componentes se calculan mediante la fórmula junto al diagrama. Encontramos este circuito en una documentación de los años 90.
