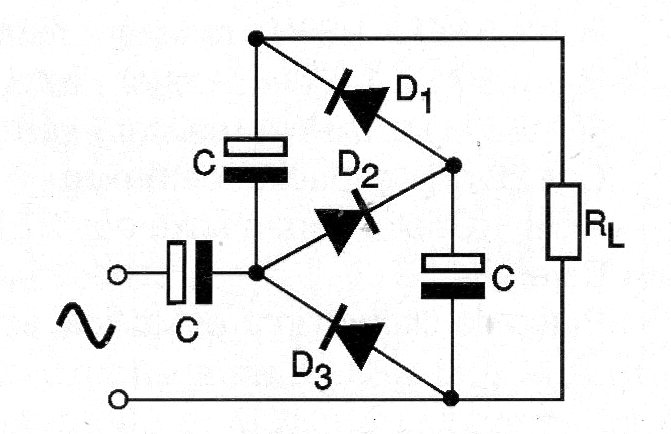

El circuito mostrado en la figura triplica la tensión alterna proporcionando una tensión continua de salida con aproximadamente 3 veces el valor de pico de la tensión aplicada en la entrada. Los diodos deben tener una tensión inversa de pico de al menos el doble de la tensión de pico de la red y los condensadores también. Los valores de los condensadores, en el rango de 100 nF a 50 uF dependen de la corriente deseada en la salida.
