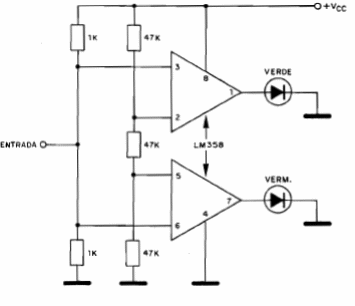

Cuando la tensión de entrada es mayor que 2/3 de la tensión de alimentación, se enciende el LED verde y cuando es menor que 1/3 de la tensión de alimentación, se enciende el LED rojo. De esta forma, se pueden analizar los niveles lógicos de una salida de un microcontrolador. La alimentación se retira del propio circuito en análisis entre 3,3 y 12 V. Los LED son comunes.
