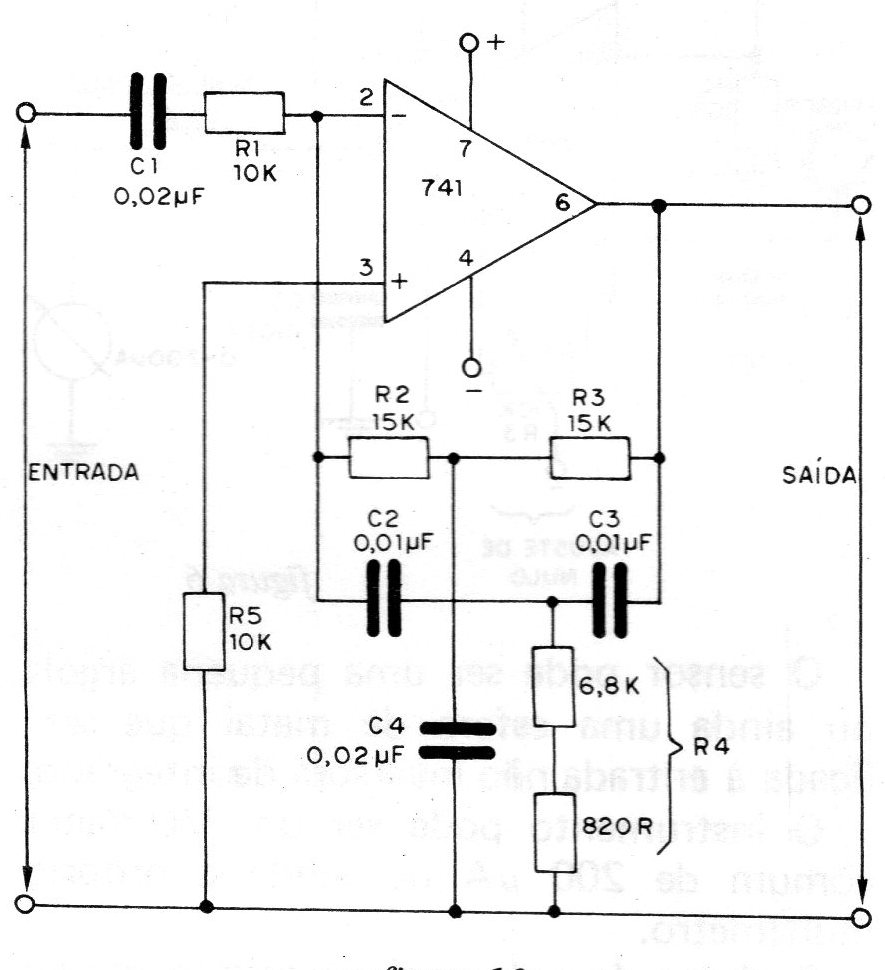

El filtro que mostramos en la figura, usando sólo un amplificador operacional, se caracteriza por dejar pasar libremente las señales de 1 kHz, los cuales son amplificados 200 veces, siendo los signos de otras frecuencias rechazadas. El factor de calidad de este circuito (factor Q) es 50 y la frecuencia central de operación, como dijimos, es de 1 kHz, pero con la alteración de los valores del doble T se pueden conseguir otras frecuencias de operación. Los componentes que determinan la frecuencia son R2, R3 (que son iguales); R4 que debe ser la mitad de R2 y de R3, C2 C3 que son iguales y finalmente C4 que debe ser el doble de C2 y C3.
