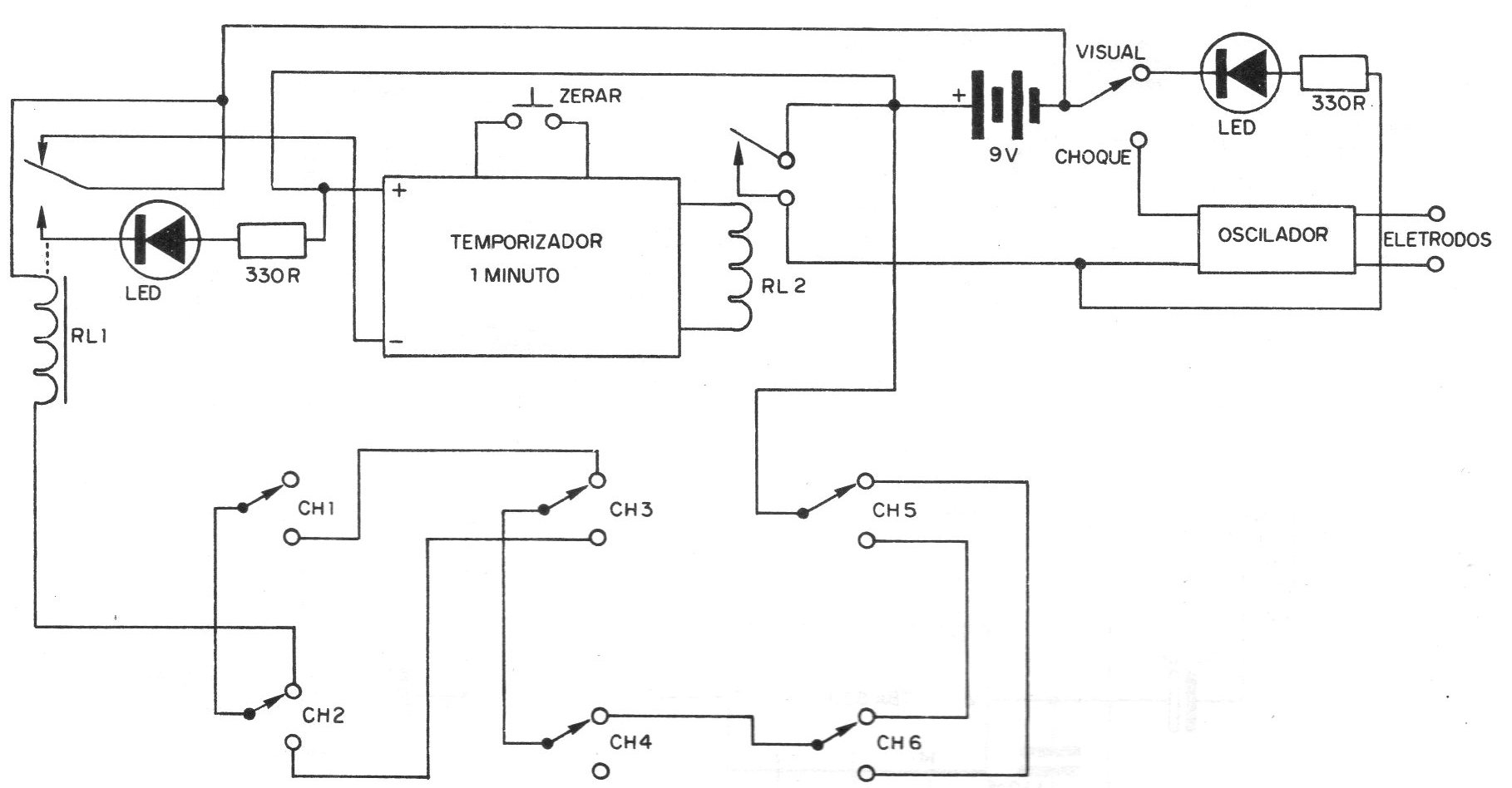

Con este nombre ya publicamos un interesante juego. Para los lectores que no conocen, este juego consiste en lo siguiente: el jugador tiene que encontrar la combinación de llaves que desarma el temporizador del circuito, o sea, impide la "explosión de la bomba", lo que será indicado por el encendido del LED verde. Si no puede encontrar esta combinación de desarme, tenemos 2 posibilidades: o enciende el LED rojo, dando la indicación visual, o un oscilador de choque (conductor de nervios) se acciona "castigando" al jugador. El temporizador, que puede ser de cualquier tipo, determina el tiempo que el jugador tiene para encontrar la combinación de desarme, que en el caso es dada por: CH5 hacia arriba - CH6 hacia abajo - CH4 hacia arriba - CH3 hacia arriba - CH1 hacia abajo - CH1 hacia abajo y CH2 hacia arriba. El circuito simplificado se da en la figura.




| Haga click en la imagen para ampliar |
