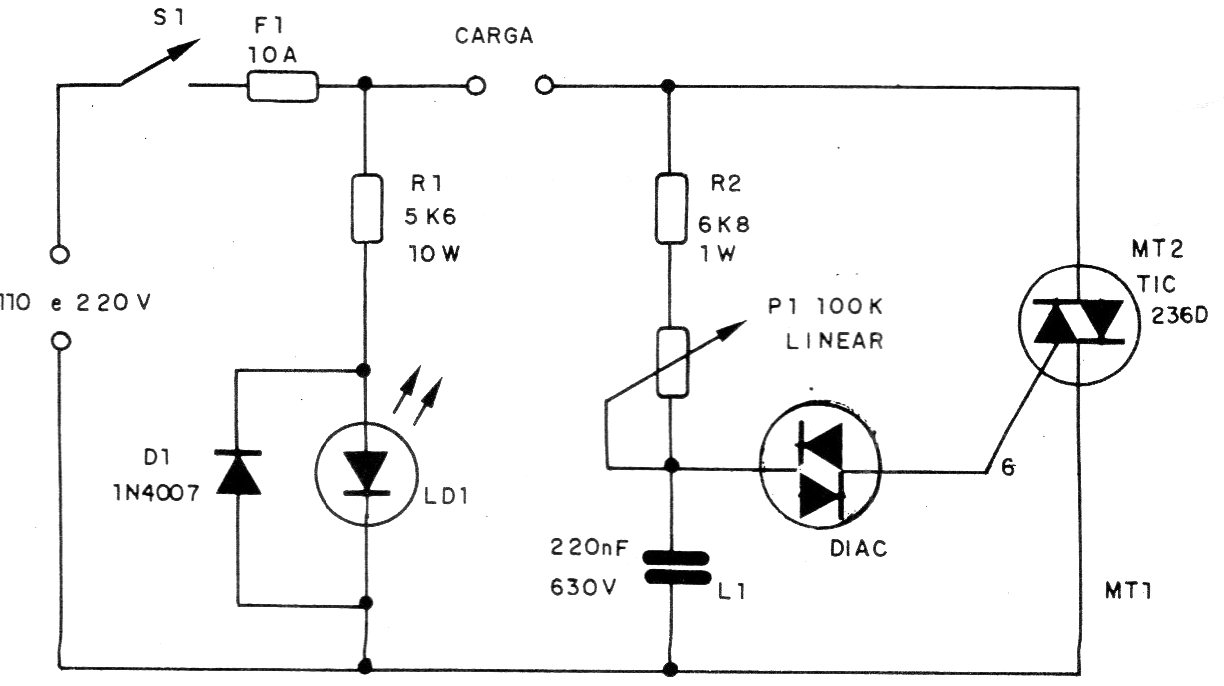

Este variac electrónico tiene la configuración tradicional con triac ya explorada en el sitio del autor, pero sin el uso de un transformador de aislamiento, como sería recomendable en este tipo de aplicación. El triac debe estar dotado de un disipador de calor y la corriente máxima de carga depende de este componente.
| Haga click en la imagen para ampliar |
