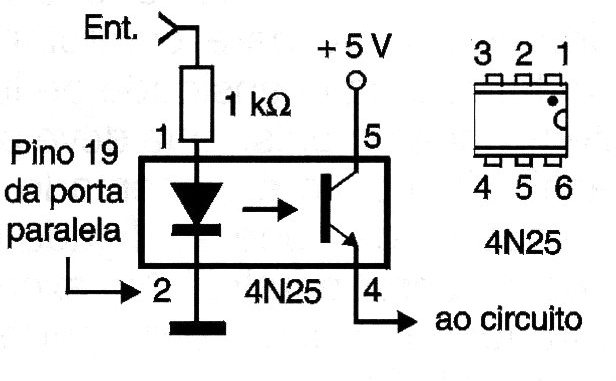

Este circuito es ideal para el diseño de interfaces y shields, ya que permite el total aislamiento del circuito del PC en relación al circuito que va a ser controlado. La base del bloque que se debe repetir para todas las salidas del puerto paralelo (8) es un aislador óptico del tipo 4N25. El circuito tiene salida compatible con la lógica TTL y puede ser alimentado directamente por las señales del puerto paralelo. El pino19 es común (tierra) y sirve para todos los bloques.
