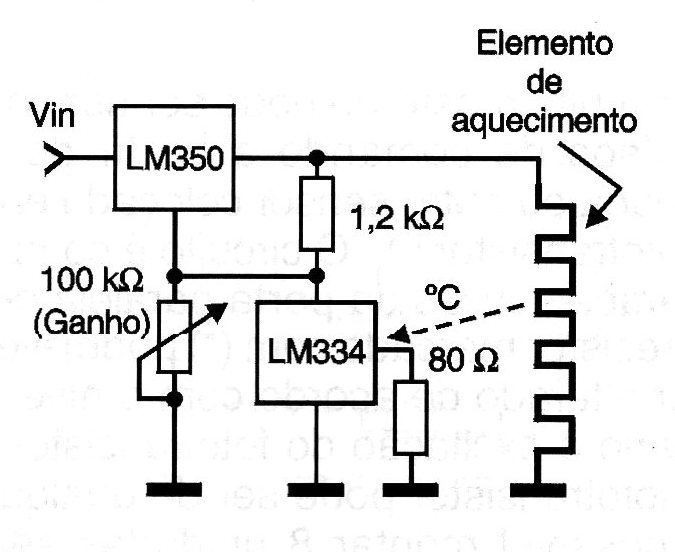

Un elemento de calentamiento de baja tensión (hasta 30 V) con corriente de hasta 3 A puede ser controlado de forma precisa con el circuito que presentamos. El ajuste del punto de funcionamiento (temperatura) se realiza en el potenciómetro de 100 k ohmios. El sensor de temperatura debe montarse en el mismo lugar en el que está el elemento de calentamiento. El circuito integrado debe montarse en un radiador de calor. La tensión de entrada debe ser por lo menos unos 3 V más que la tensión que tiene que ser aplicada al elemento de calentamiento, en las condiciones de máxima temperatura.
| Haga click en la imagen para ampliar |
