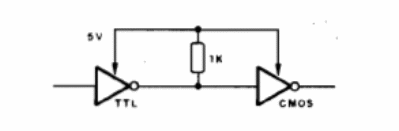

En la figura mostramos el modo correcto de conectar una salida TTL de microcontrolador de 5 V con lógica CMOS. Cuando la lógica TTL y la lógica CMOS se alimentan por 5 V, la interfaz se puede hacer con sólo una resistencia, como se muestra en el diagrama.
