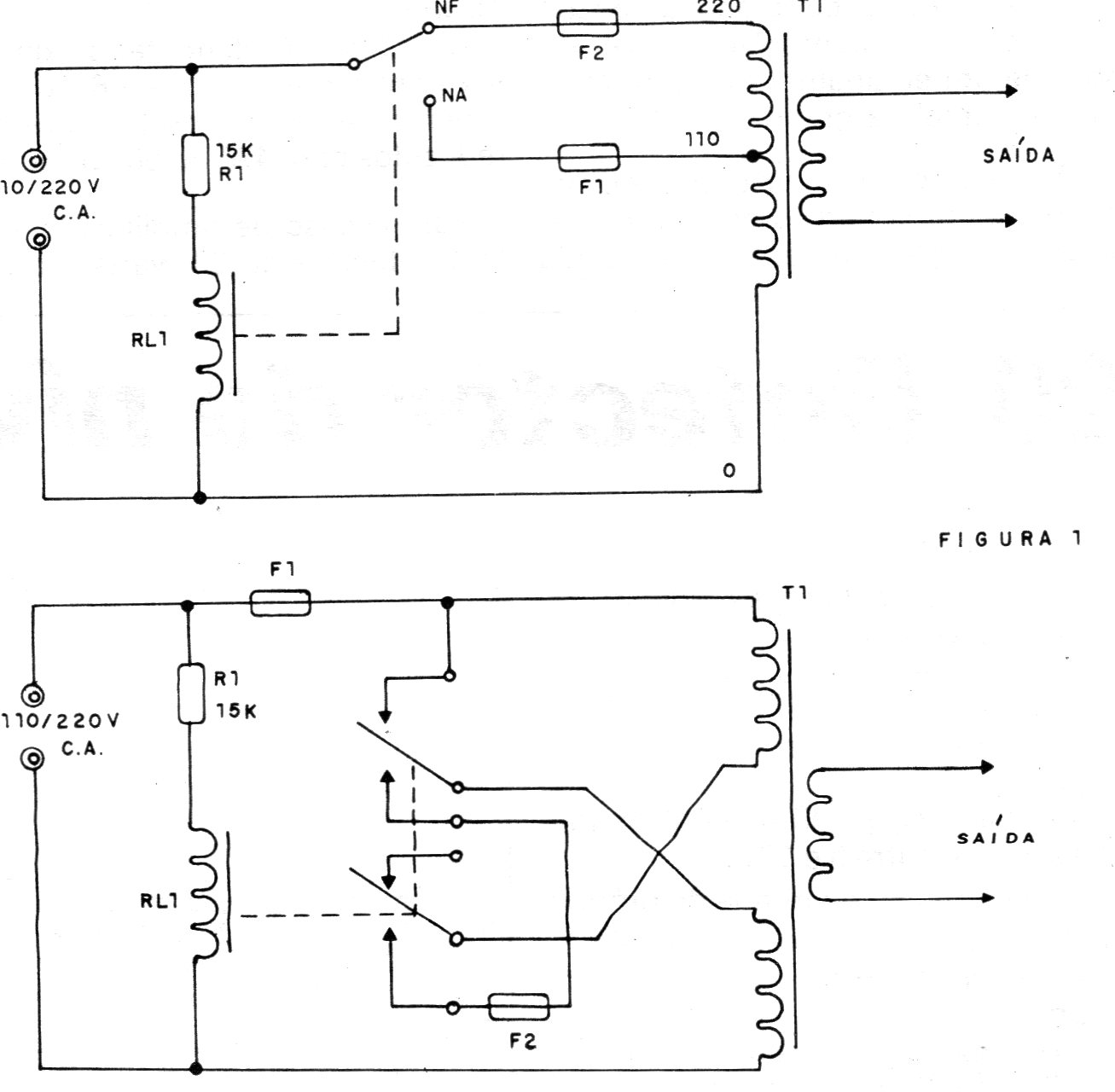

Encontramos este circuito en una documentación de 1987. Se trata de un circuito conmutador que utiliza relés para reconocer la tensión de entrada; Los relés usados son del tipo con bobina de 220 V que no se queman, pero no accionan con 110 V y que accionan con 220 V. La corriente máxima del circuito es de 10 A. El circuito se da en dos versiones, transformador que debe conmutarse.
| Haga click en la imagen para ampliar |
