El propósito de este proyecto es proporcionar a los que tocan la guitarra u otros instrumentos que utilice un receptor electrónico, algunos efectos especiales que se pueden ajustar en diversos controles. El circuito es muy simple de montar, pues utiliza componentes comunes (discretos) de bajo costo y se intercalada entre el instrumento y la entrada del amplificador. El circuito acepta hasta dos instrumentos simultáneos para obtener los efectos de modo alterna.
Describimos el montaje de un efecto de trémulo que tanto puede ser usado con instrumentos musicales como también con micrófonos. El circuito también sirve para la edición de sonido en grabaciones.
Lo que el circuito hace es modular en amplitud el sonido que pasa del instrumento, micrófono u otra fuente de sonido, dando así un efecto "tembloroso", según el propio nombre del aparato sugiere.
La alimentación se puede realizar con pilas o baterías comunes para minimizar la posibilidad de captación de ronquidos que ocurrir en el caso del uso de una fuente de alimentación.
El circuito opera con captadores de alta y media impedancia, debiendo sólo R1 o R10 ser alterados en algunos casos para obtener el mejor rendimiento, sin muchas pérdidas para la señal.
El bajo consumo del aparato garantiza una gran durabilidad para las pilas o baterías utilizadas en su alimentación.
Como funciona
El circuito tiene como base un multivibrador asimétrico formado por los transistores Q2 y Q3.
La frecuencia de este multivibrador es determinada por los capacitores C2 y C3 y por los ajustes de los potes P2 y P3.
Con este multivibrador en funcionamiento él modula las señales de las entradas de sonido, a una velocidad y profundidad ajustadas en P1 y P4 y que también depende de los capacitores C1 y C4.
Dependiendo del efecto deseado los capacitores pueden tener sus valores alterados.
La modulación es hecha por los transistores Q1 y Q4 que desvían la señal de entrada a la tierra en una producción ajustada por los potes P1 y P4.
De esta forma, el aparato tiene 4 ajustes que deben ser hechos de acuerdo con los efectos deseados.
Montaje
En la figura 1 tenemos el diagrama completo del aparato.
El montaje admite diversas tecnologías, si bien lo ideal es usar placa de circuito impreso que hace el aparato menos sensible a la captura de ronquidos e interferencias externas.
Así, en una primera posibilidad, mostrada en la figura 2 tenemos el montaje ideal hecho en placa de circuito impreso.
Si bien no es de las más recomendables, no todos tienen recursos para la elaboración de placas.

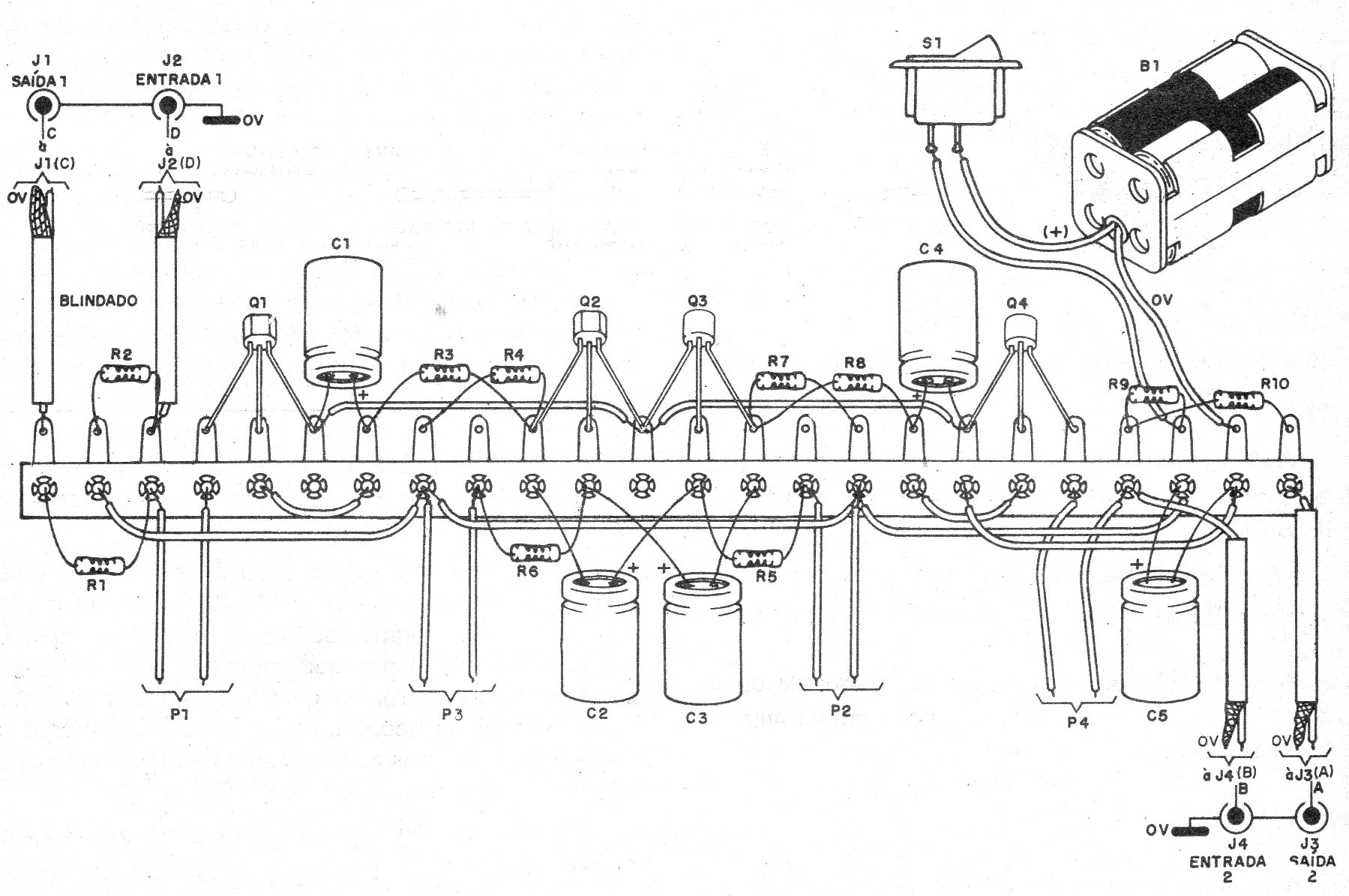

Para estos, debiendo mantener siempre los terminales de los componentes lo más cortos posibles, es posible hacer el montaje sobre la base de un puente de terminales, como muestra la figura 3.
En los dos casos, los cables de entrada y salida de señales que vienen del captador o micrófono y va al amplificador, deben ser mantenidos con el blindaje a tierra.
Sin este procedimiento, puede ocurrir la captación de zumbidos (ronquidos) que perjudican la reproducción.
Los capacitores deben ser todos electrolíticos para 12 V o más y los resistores de 1/8 W.
Observe la posición de los transistores en el montaje, ya que si se invierte el aparato no funcionará.
Prueba y uso
Para probar y usar, basta con intercalar las fuentes de señales como una guitarra y un micrófono y las entradas del amplificador, como muestra la figura 4.
Si el amplificador no tiene suficiente ganancia y el sonido es demasiado bajo, se debe utilizar un preamplificador, como se muestra en la figura 5.
Al conectar los aparatos, compruebe primero si no se producen ronquidos.
Si esto ocurre, compruebe los blindajes de los cables. El montaje en caja metálica ayuda a minimizar el problema de los ronquidos.
A continuación, sólo tiene que ajustar los controles para obtener los efectos deseados.
Q1, Q2, Q3 y Q4 - Transistores NPN de uso general
P1 y P4 - 10 k ohmios - potenciómetros o pote doble
P2 y P3 - 470 k ohmios - potenciómetros o pote doble
S1 - Interruptor simple
B1 - 6 o 9 V - pilas o pilas
J1, J2, J3 y J4 - jack de entrada y salida
R1 y R10 - 1 k ohms x 1/8 W - resistores - marrón, negro, rojo
R2 y R9 - 10 k ohms x 1/8 W - resistores - marrón, negro, naranja
R3 y R8 - 6k8 ohms x 1/8 W - resistores - azul, gris, rojo
R4 y R7 - 8k2 ohms x 1/8 W - resistores - gris, rojo, rojo
R5 y R6 - 33k ohms x 1/8 W - resistor - naranja, naranja, naranja
C1 y C4 - 47 uF x 12 V - capacitores electrolíticos
C2 y C3 - 2,2 uF x 12 V - capacitores electrolíticos
C5 - 100 uF x 12 V - capacitor electrolítico
Varios:
Placa de circuito impreso, soporte de pilas o conector de batería, caja para montaje, hilos, soldadura, cables blindados, etc.
