Existen aplicaciones en las que es importante rechazar señales específicamente en la frecuencia de 60 Hz (red de energía) (*). En este artículo, basado en material de National Semiconductor, describimos dos circuitos con amplificadores operacionales para el rechazo de la frecuencia indicada.
Un filtro rechazador de determinada frecuencia deja pasar señales de todas las otras frecuencias, pero presenta una baja ganancia o incluso atenuación en la frecuencia para la cual es sintonizado.

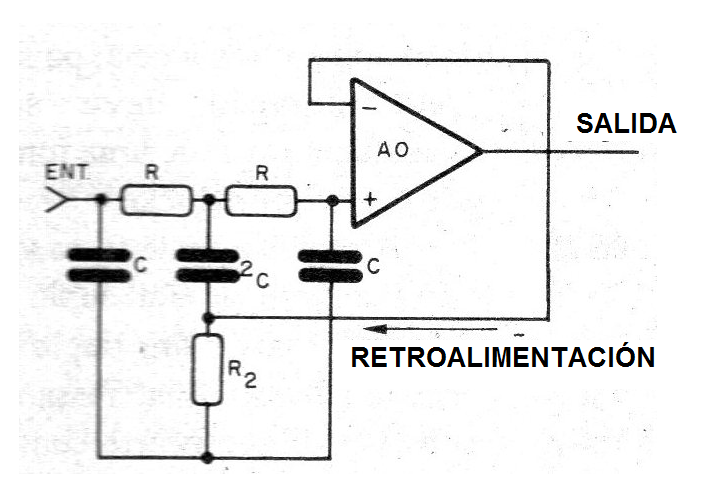

Con amplificadores operacionales la configuración preferida para obtener un filtro capaz de rechazar una frecuencia es la que hace uso del doble T, como muestra la figura 1.
Utilizando sólo resistores y capacitores, esta configuración no necesita un tipo de componente que es problemático en los proyectos de baja frecuencia, que es el inductor.
El primer circuito que presentamos combina un doble T con un amplificador operacional LM102 de National Semiconductor, y permite que se obtengan factores Q de hasta 50.
Para obtener este factor Q con el uso de capacitores pequeños y con una alta impedancia de entrada el amplificador operacional se conecta como seguidor de tensión (buffer).

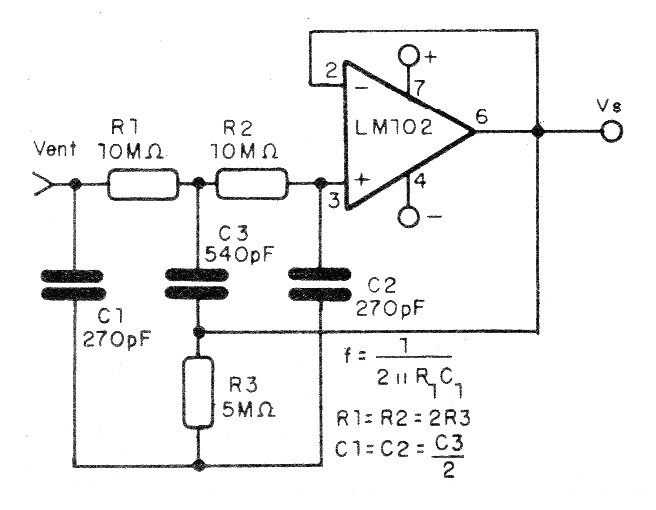

En la figura 2 tenemos el circuito propuesto con las fórmulas que permiten calcular la frecuencia rechazada y también la relación entre los valores de los elementos del doble T.
Observe que la unión de C3 y R3, que en el doble T convencional es puesta a tierra, en este circuito se conecta a la salida del operacional.
Como la impedancia de salida del operacional en esta configuración y muy baja, ni la frecuencia ni la profundidad del rechazo se alteran, pero en compensación la realimentación obtenida proporciona un considerable aumento de la selectividad.

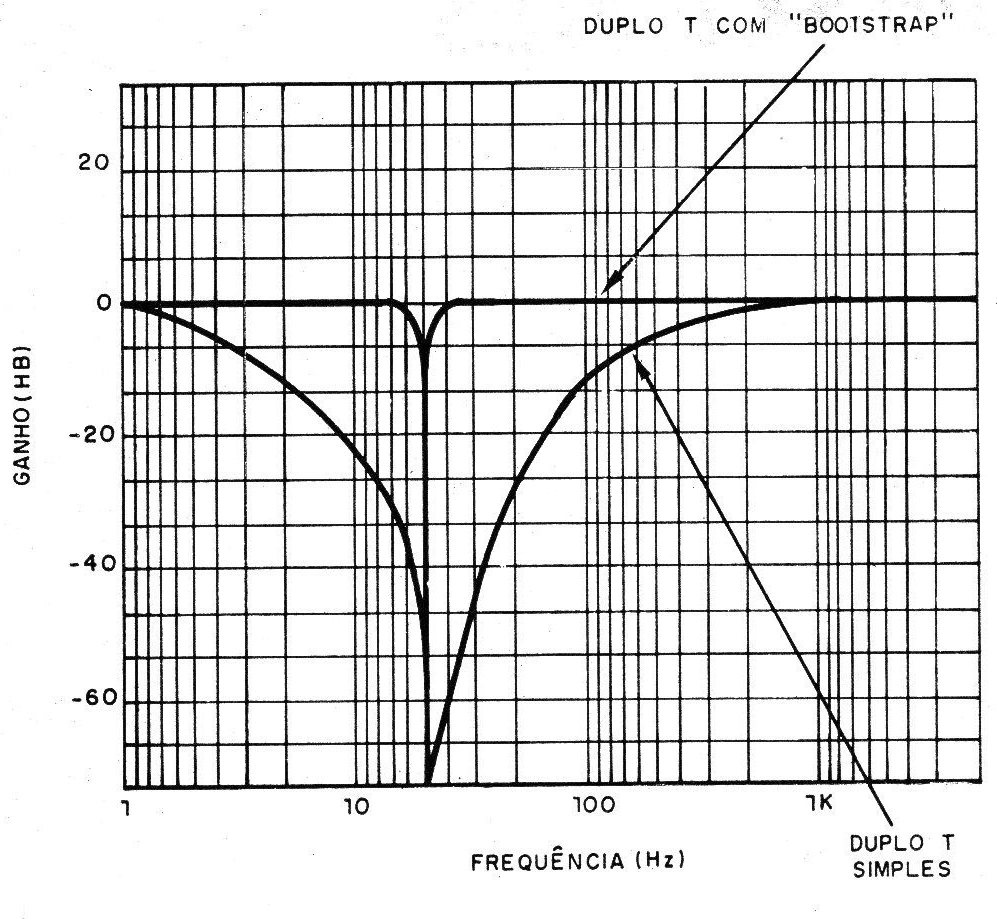

En la figura 3 tenemos el gráfico que muestra la diferencia de comportamiento obtenida cuando utilizamos realimentación con el doble T (bootstrap) y cuando lo usamos de manera simple.
Dependiendo de la aplicación es interesante tener un control sobre el factor Q del circuito, pues puede ocurrir que la frecuencia de la señal que deseamos bloquear varía ligeramente, o cuando existen señales espurias de frecuencias muy próximas a la central del filtro y que deben ser rechazadas.

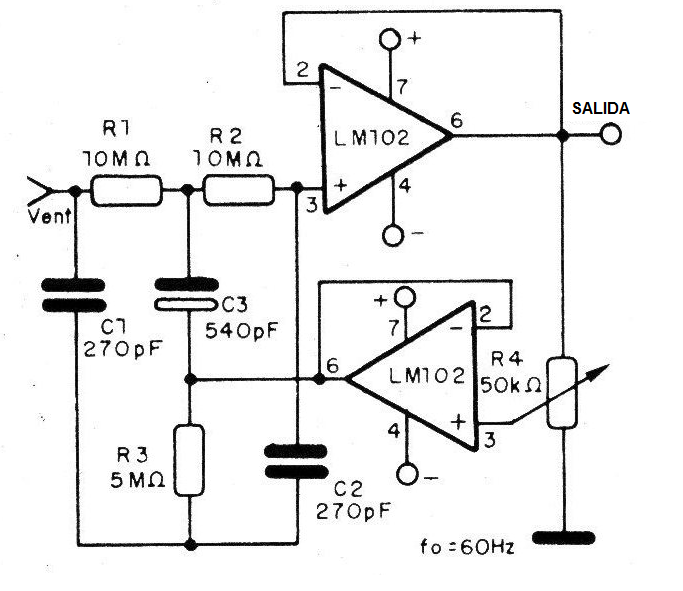

Para este propósito se puede utilizar el circuito de la figura 4, que hace uso de dos amplificadores operacionales y que también es sugerido por National Semiconductor.
En este circuito, un segundo seguidor de tensión proporciona la retroalimentación al doble T, pero de manera controlada por R4, de modo que la selectividad (factor Q) puede ser variada entre 0,3 y 50.
Observe que el amplificador operacional adicional, conectado como seguidor de tensión, es necesario para realimentar el circuito de modo que la presencia del potenciómetro no afecte la frecuencia, pues la realimentación debe ser mantenida a partir de una fuente de baja impedancia.
La respuesta de este filtro variará entre la de una doble T simple y la de un doble T con arranque. Es interesante observar lo que ocurre con la frecuencia y la selectividad de estos circuitos cuando los componentes del doble T no están perfectamente casados.
Si, por ejemplo, el valor de C3 es del 1% al 10% por encima de lo indicado por los cálculos, la selectividad del circuito aumenta, pero en compensación la profundidad del punto de rechazo disminuye.
Si el valor de C3 es del 10% al 20%? por encima de lo indicado, el sistema pasa a presentar una ganancia de tensión y funcionará como un amplificador sintonizado.
Las ganancias de 400 se obtuvieron en las pruebas.
Los mayores valores de C3 hacen que el circuito oscile, proporcionando en la salida una onda senoidal recortada.
Para obtener mayor precisión con un mínimo de influencia por la variación de la temperatura. se recomienda el uso de capacitores de mica plateada o policarbonato y resistores de precisión.
Los resistores con 0,1% de precisión y capacitores del 1% son importantes para obtener mayor profundidad en el rechazo, llegando a 60 dB con estas tolerancias.
Los capacitores de disco de cerámica deben usarse para desacoplar la alimentación de los integrados, con el montaje lo más cerca posible de sus puntos de alimentación.
