En nuestro artículo "La sensibilidad de los detectores de metales" – ART843S - consideramos consideraciones sobre el funcionamiento de los tipos más comunes en que la alteración de la inductancia de una bobina por la presencia del metal es aprovechada como recurso sensor. Damos a continuación una selección de circuitos detectores de metales basados en este principio y también uno basado en un sensor Hall, que es menos sensible, sirviendo para detección a corta distancia.
Detector 1

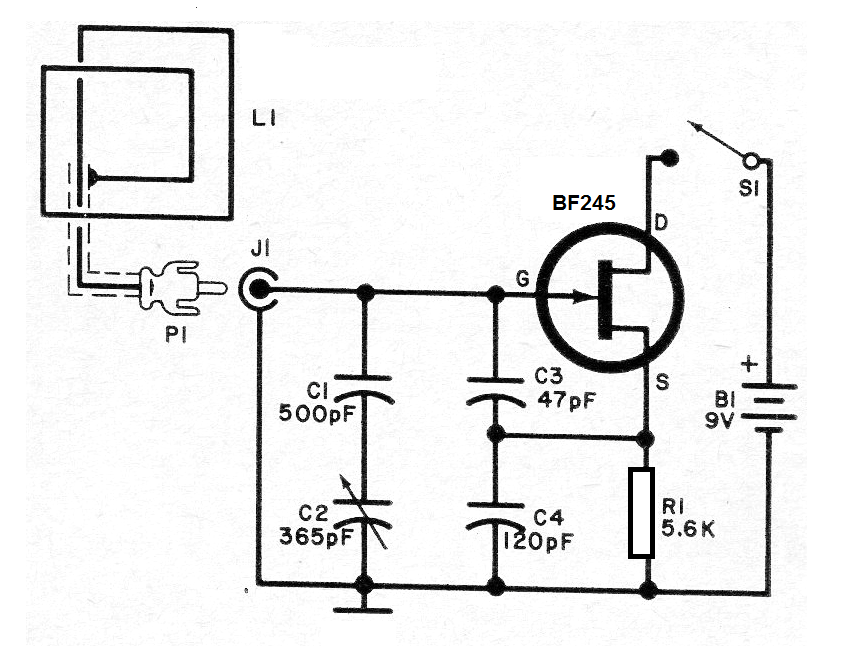

El circuito mostrado en la figura 1 tiene la configuración básica de un oscilador que envía sus señales a un radito AM colocado cerca (véase ART843S).
En presencia de metal cerca de la bobina sensora, cambia de frecuencia, huyendo de la sintonía del radito lo que se puede percibir fácilmente.
El transistor puede ser también el MPF102 y la bobina sensora consiste en 4 a10 espiras de hilo común en una forma de plástico de 10 a 20 cm de diámetro.
El capacitor C2 es del tipo variable obtenido de una radio AM fuera de uso. Los capacitores fijos deben ser cerámicos y el consumo de la batería es muy bajo, lo que garantiza una buena durabilidad para esta fuente de energía.
Simple Detector de Metales con Transistor Bipolar

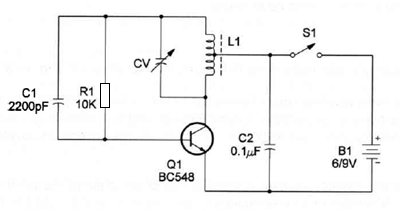

El circuito de la figura 2 es similar al anterior. Él envía su señal a un radio de AM sintonizado fuera de la estación.
El ajuste de la frecuencia se realiza en CV. CV es un capacitor variable sacado de una radio AM fuera de uso.
La bobina consiste en 20 + 20 espiras de hilo 28 en una forma de plástico de 20 a 30 cm de diámetro.
En la aproximación de un objeto de metal, la señal tiene su frecuencia alterada lo que es percibido en el radito cercano. El circuito es del libro Fun Projects for the Experimenter de Newton C. Braga, publicado en los Estados Unidos.

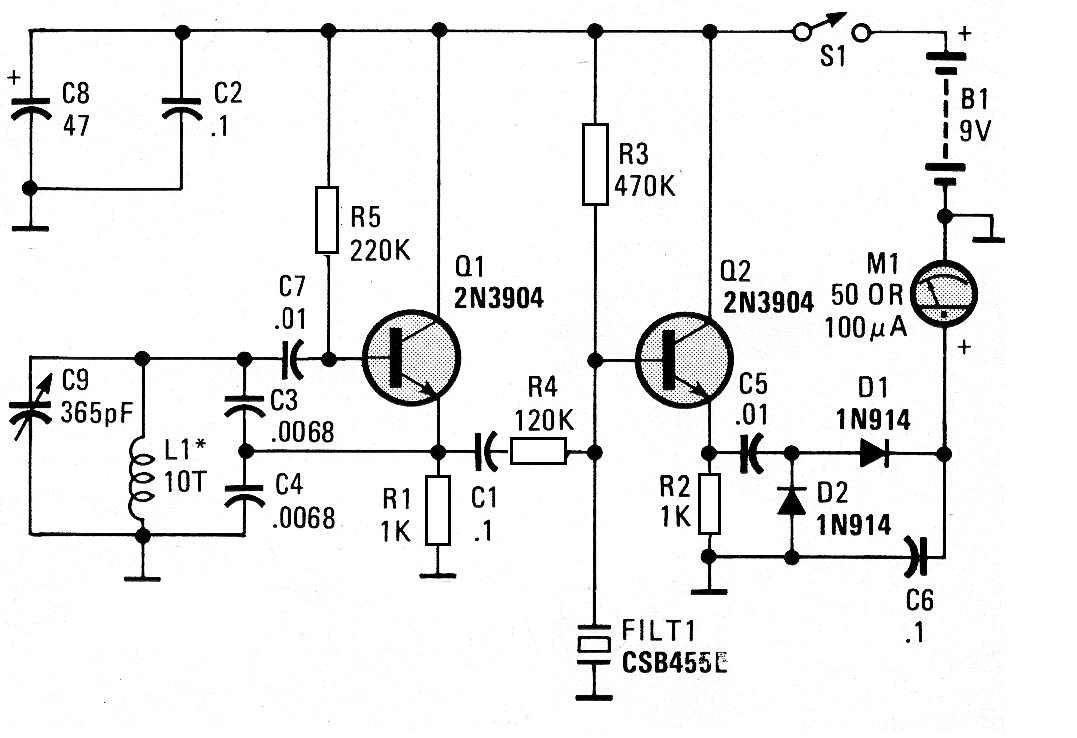

Detector con Dos Transistores y Filtro Cerámico
Este circuito es de una Popular Electronics de marzo de 1991. Todavía se puede montar con los transistores originales o BC548 en su lugar.
FILT1 es un filtro cerámico de 455 kHz, que se puede encontrar en algunas radios transistorizadas antiguas. L1 es la bobina exploradora está formada por 10 espiras de hilo 26 en una forma de plástico de unos 10 cm de diámetro.
El circuito es alimentado por una batería de 9 V y el ajuste hecho en la variable C9, obtenido de alguna radio transistorizada antigua.
En este circuito el oscilador se ajusta en C9 para operar en la frecuencia del resonador cerámico FILT1 de 455 kHz.
Con ello la señal es máxima y el instrumento indicador tiene la indicación de fondo de escala.
En presencia de un metal cerca de L1 la frecuencia cambia y sale de la resonancia del filtro, que entonces rechaza la señal. Con eso la corriente indicada por el instrumento cae.

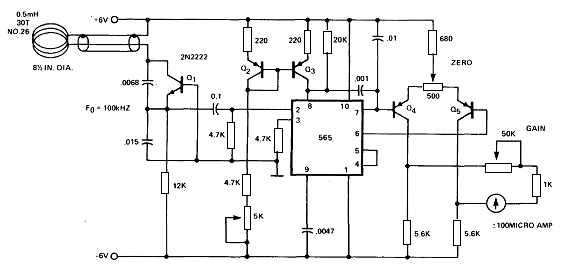

Detector PLL
Encontramos este circuito en un manual de circuitos integrados de Signetics.
El circuito detecta cualquier tipo de metal. Los transistores PNP no indicados pueden ser los BC558.
La bobina consiste en 30 espiras de hilo 28 en una forma de plástico de 30 a 40 cm de diámetro.
El instrumento indicador es un microamperímetro de 10 a 100 uA de fondo de escala.

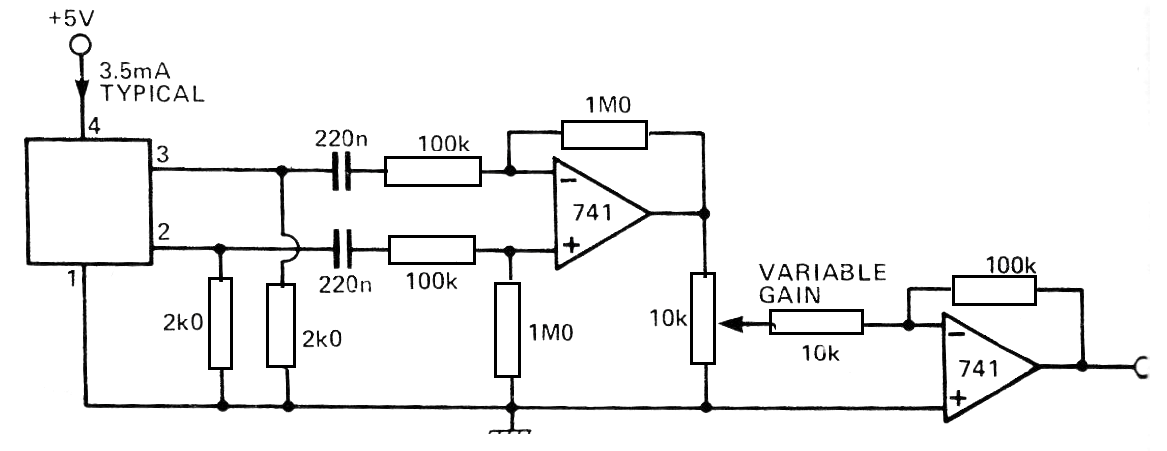

Detector de campo magnético con sensor Hall
Este circuito detecta campos magnéticos por aproximación, usando un sensor Hall.
Los componentes son comunes, excepto el sensor Hall, pero se admiten tipos equivalentes. El circuito debe ser alimentado por una fuente simétrica y el sensor es del tipo 624SS2.
Los sensores equivalentes se pueden experimentar.
La salida debe ser aplicada a algún circuito de indicación, por ejemplo, un miliamperímetro o aún un oscilador controlado por tensión.
