Se trata de una pequeña radio para el experimentado; que puede captar con facilidad tas estaciones de ondas medias locales, con potencia suficiente para excitar un parlante. Si las estaciones son inertes, basta se puede acortar la antena. La radio está alimentada por 4 pilas pequeñas y usa componentes de fácil obtención.
La radio que presentamos es del tipo de "amplificación directa“ donde. después de la sintonia y detección por un diodo, tenemos etapas de audio simples, lo que elimina la necesidad de ajustes en el circuito. Esto significa que este receptor no posee ningún ajuste además de la sintonia.
La alimentación se hace con una tensión de 6V con un consumo del orden de 20 mA. En la entrada de audio usamos un transistor de efecto de campo, que garantiza buena amplificación y elevada impedancia con buenas características para el circuito.
Con pequeñas alteraciones en la bobina, este receptor también puede recibir estaciones de ondas cortas.
Como funciona
Después de la sintonia de la estación por L1 y CV la serial de alta frecuencia es llevada a la entrada de Q1 donde se hace la detección. Este transistor, al mismo tiempo que hace la detección, también provee la primera amplificación a la señal de audio resultante. Su elevada impedancia de entrada es adaptable con las características del circuito de sintonia, garantizando así una buena selectividad y sensibilidad al circuito.
Después de la detección, la serial de audio es elevada vía capacitor C2 a un transistor amplificador de audio común Q3 donde recibe nueva ampliación, y finalmente, se la aplica a la base de un transistor de salida que es el Q3.
Q2 y Q3 están en la configuración Darlington para garantizar mayor ganancia y simplicidad, posibilitando así la conexión directa en el transmisor del transistor de salida de un pequeño parlante.
La alimentación se hace con 6V, pero se pueden usar tensiones de 9 o incluso de 12V si se cambia Q3 por un TIP31 montado en disipador de calor.

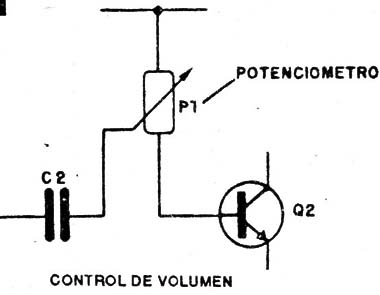

No está previsto un control de volumen, pero en la figura 1 damos un circuito simple para este fin.
Se hace el cambio del resistor de 4M7 por un potenciômetro simple del mismo valor.

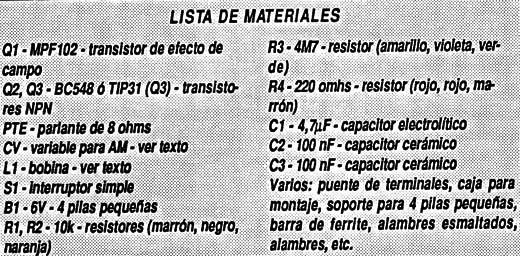

Montaje
En la figura 2 tenemos el circuito completo de esta radio.

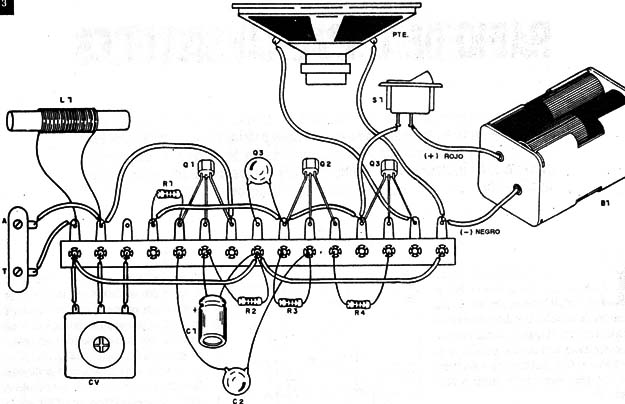

En la figura 3 tenemos el montaje en un puente de terminales.
Observe la posición de los terminales de los transistores y la polaridad del capacitor electrolitico y de la fuente de alimentación, cuando fuera a proceder al montaje.
Los resistores pueden ser de 1/8 o 1/4W y el capacitor electrolitico tiene cualquier tensión de trabajo entre 6 y 16V.
La bobina se enrolla en un bastón de ferrite, y consta de 100 espiras de alambre esmaltado 28 AWG (0,3211 mm de diámetro) para la banda de ondas medias. Para ondas cortas se pueden experimentar bobinas de 20, 30 y 50 espiras. El largo del bastón de ferrite puede estar entre 10 y 25 cm.
Para el variable tenemos diversas opciones. Podemos usar un variable miniatura de radios AM, aprovechando una sección; o bien un variable mayor de aire, aprovechado de radios antiguas conectandose apenas una sección también.
En la recepción de las estaciones, más débiles y de ondas cortas, es muy importante la conexión a tierra, y la antena debe ser externa con por 10 menos 5 metros de largo.
Prueba y uso
La prueba es inmediata. Conectando la unidad, se sintoniza el variable en cualquier estación local, que debe poder oírse con volumen de acuerdo con su distancia y potencia.
Para escuchar las estaciones de ondas cortas, se debe preferir un horário favorable, como por ejemplo entre las 17 y las 8 horas.
Un audifono de baja impedancia puede ayudar a oir con mayor facilidad las estaciones más débiles.
