El 723 es una de los reguladores de tensión de precisión que más aplicaciones prácticas encuentran en la electrónica actual. Fabricado con diversas designaciones como MC1723, M723M, pA723C, etc., este integrado es la mejor base para diversos tipos de fuentes de alimentación o circuitos estabilizadores que operen en la gama de2 a 37V, con corrientes directas hasta 150 mA o mucho más, con el auxilio de transistores de potencia. Vea em este artículo las principales características de este integrado y algunas de sus aplicaciones prácticas.
Las informaciones sobre componentes electrónicos específicos, así como los circuitos prácticos que los usan, son siempre de gran importancia para todo practicante de electrónica. Como en general estas informaciones son obtenidas solamente en manuales de fábrica (no siempre fáciles de conseguir) o bien en libros especiales (cuyo precio está fuera del alcance de la mayoría de los técnicos y estudiantes), la aparición de ellas en artículos como éste es siempre bienvenida, pues ciertamente será de ayuda em muchos casos.
Como hacemos siempre en este site procuramos abordar un componente con sus aplicaciones y características, con la finalidad de ayudar a los proyectistas, y el elegido es el 723.
El 723

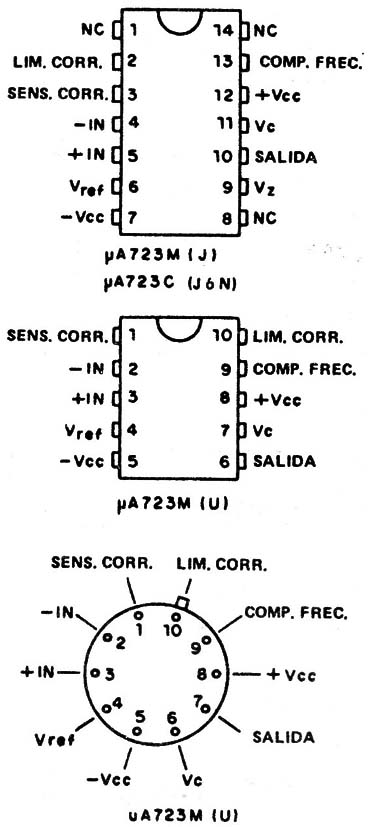

El µA723, o simplemente 723, es un Regulador de Tension de Precislón que puede ser obtenido em diversos encapsulamientos, como muestra la figura 1.
Los fabricantes de este integra- do son varios, como por ejemplo, Texas Inst., Fairchild, National de modo que, de acuerdo al origen, podemos encontrar pequeñas diferencias de características que em general no comprometen el éxito de los proyectos.
La descripción general del µA723 puede ser resumida como sigue:
EI 723 consiste en un circuito integrado monolítico que contiene un regulador de tensión de precisión.
Este regulador consta de un amplificador de referencia compensado en temperatura, un amplificador de error, un transistor de pasaje de potencia y un circuito limitador de corriente. capacidad de corriente del integrado es de 150mA, pero con la conexión de transistores externos de potencia permite sobrepasa fácilmente este limite.
El 723 puede ser usado en el proyecto de reguladores, tanto positivos como negativos, de tensión del tipo serie, "shunt"/paralelo, conmutado o hasta fluctuante.
Podemos resumir sus características generales en:
- Operación como fuente positiva o negativa
- Operación en serie, "shunt", paraielo, fluctuante o conmutado
- 0,01 % de regulación
- Tensión de salida ajustable entre 2 y 37 voltios
- Corriente máxima de 150mA sin transistor externo

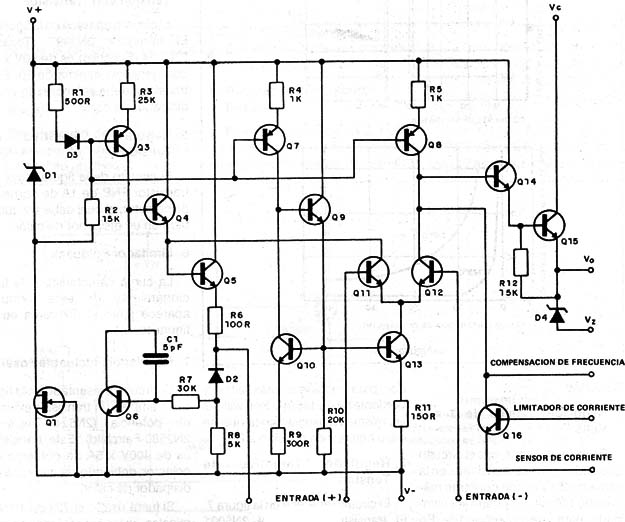

En la figura 2 tenemos el circuito equivalente interno de este integrado según Texas Inst.

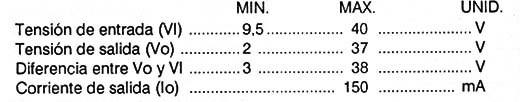

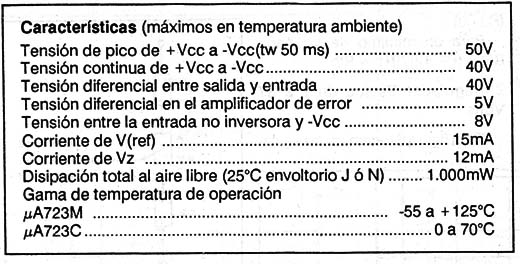

Las condiciones de operación máximas recomendadas son las siguientes:

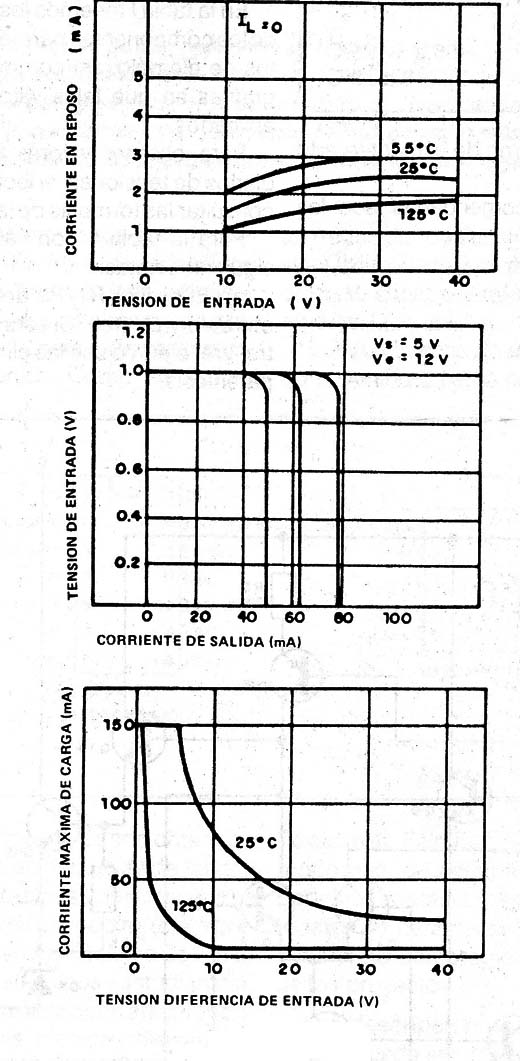

En la figuras damos algunas curvas de desemper'io de este integrado según el manual Fairchiid.
Partiendo de estas características, podemos dar en tablas, fórmulas y circuitos los elementos para los proyectos.
Datos para el proyecto
En la tabla I tenemos los valores de los componentes para los circuitos de ejemplo, así como los diagramas en que tales valores son aplicados.

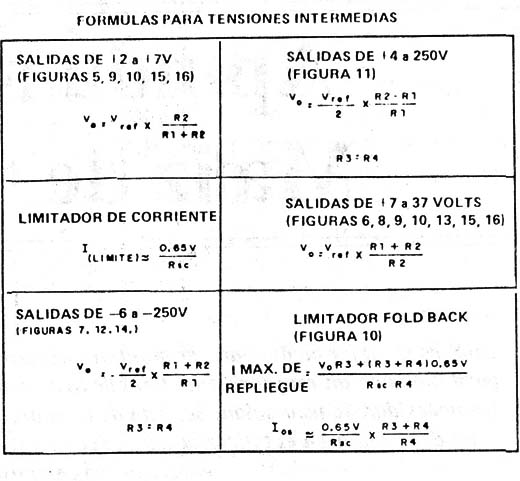

Para obtener valores intermediarios de tensiones, el lector debe consultar las fórmulas de la tabla ll.
Para la tabla I son válidas las siguientes notas:

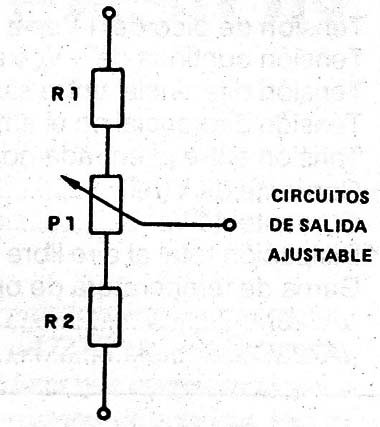

a) El divisor R1 /R2 debe estar entre Vo y ,uV (ref). Si estuviera entre Vref o en Vo use las cifras entre parêntesis b) Para hacer un regulador ajustable, use el divisor mostrado en la figura 4.
b) El dispositivo requiere un mínimo de 9V entre +Vcc y -Vcc, cuando Vo fuera igual o más positiva que -9V
Circuitos

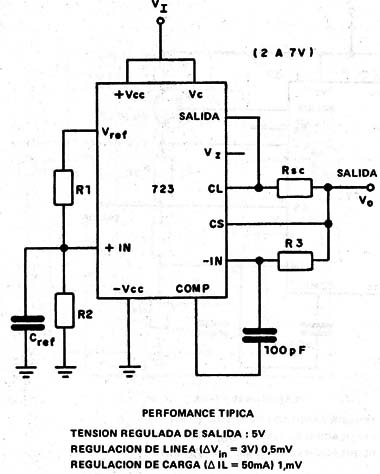

1. Regulador Básico de 2 a 7 Volts
En la figura 5 tenemos el circuito que puede proveer tensiones en la gama de 2 a 7V, con corriente máxima de 150mA.
R3 puede ser eliminado para mayor economía. En este caso, haga la conexión directa (R3=0). Para un mínimo de Vo haga RS = (R1.R2)/(R1 + R2).
2. Regulador Básico de 7 a 37 Volts

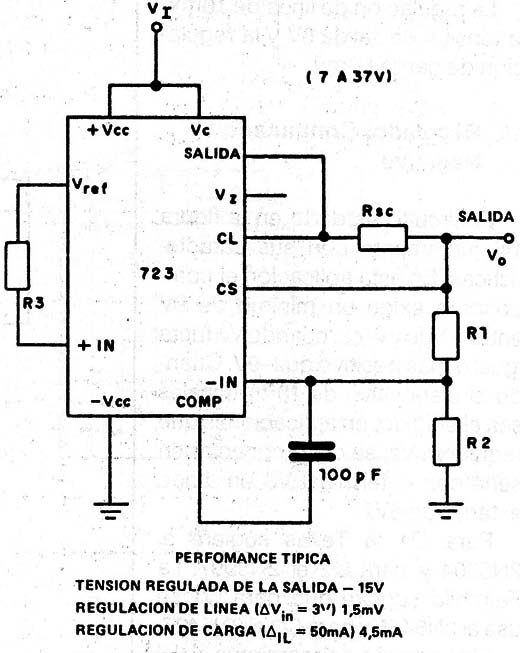

En la figura 6 tenemos un regulador para tensiones más altas y corriente hasta 150mA.
Son válidas las mismas observaciones que en caso anterior en relación a R3.
3. Regulador Negativo de Tensión

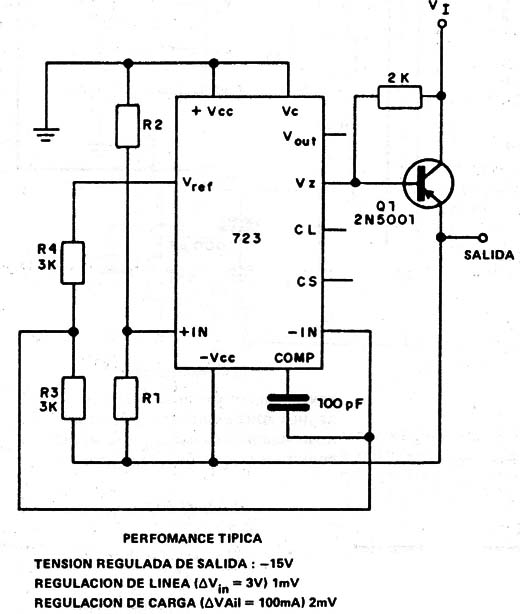

EI circuito aparece en la figura 7.
El transistor que es el 2N5001 (Texas) o 2N4898 (Fairchild) tiene una tensión máxima colector/emisor de 80V, corriente máxima de colector de 1A y ganancia superior a 70. Evidentemente, este transistor debe ser dotado de disipador de calor.

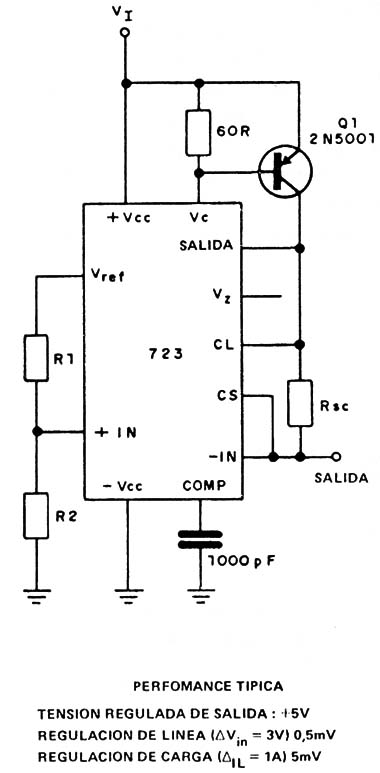

4. Regulador Positivo de Tensión con Transistor

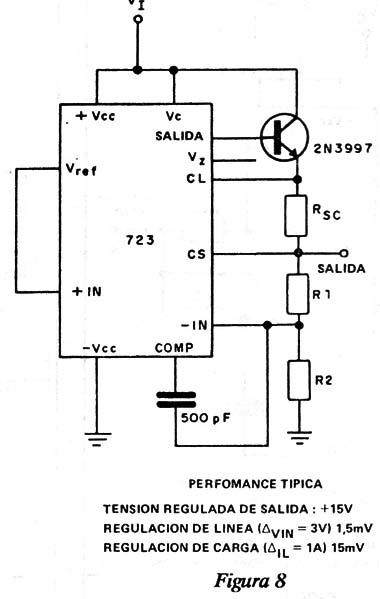

El circuito aparece en la figura 8.
El transistor 2N3997 (Texas) ó 2N3054 (Fairchild) es de 80 V x 1 A con ganancia mínima de 80. Este transistor debe ser montado en un disipador de calor.
5. Regulador Positivo de Tensión
El circuito de la figura 9 usa um transistor PNP de 1A de corriente de colector, el cual debe ser montado en un disipador de calor.

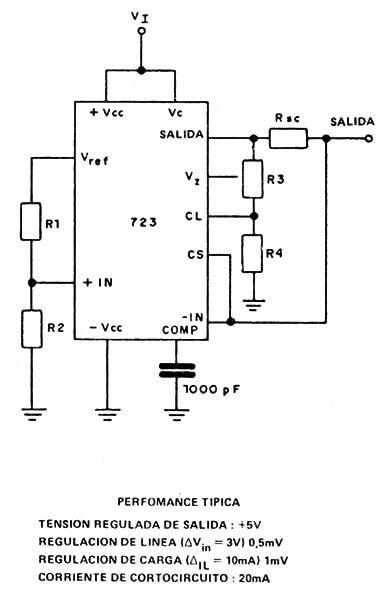

6. Limitador Foldback
Este circuito tiene su diagrama en la figura 10.

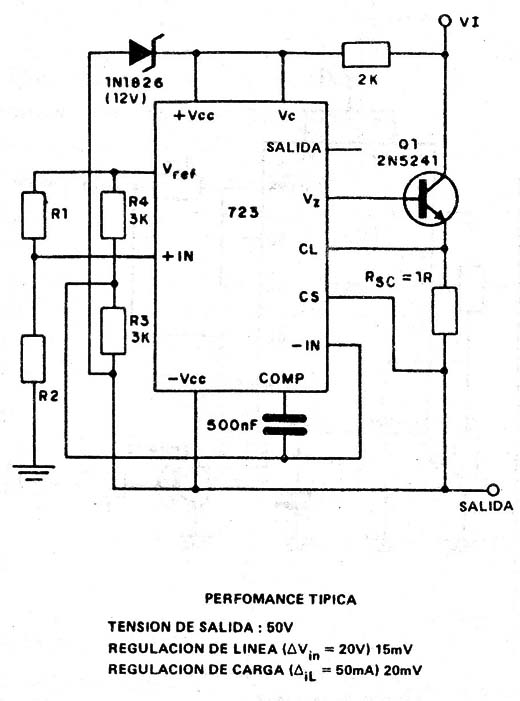

7. Regulador Fluctuante Positivo
El circuito presentado en la figura 11 emplea un transistor externo de potencia (2N5241-Texas ó 2N2580-Fairchild).
Este transistor es de 400V x 5A de corriente de colector, debiendo ser montado en disipador de calor.
Si fuera usado el 723 de 10 terminales. en las aplicaciones en que se desea Vz, debe conectarse en serie con el terminal Vo un diodo zener de 6V2.
8. Regulador Fluctuante Negativo
En el circuito de la figura 12 la Texas sugiere un transistor 2N 5241 y la Fairchild un 2N5287.
EI transistor debe ser montado en un buen disipador de calor.

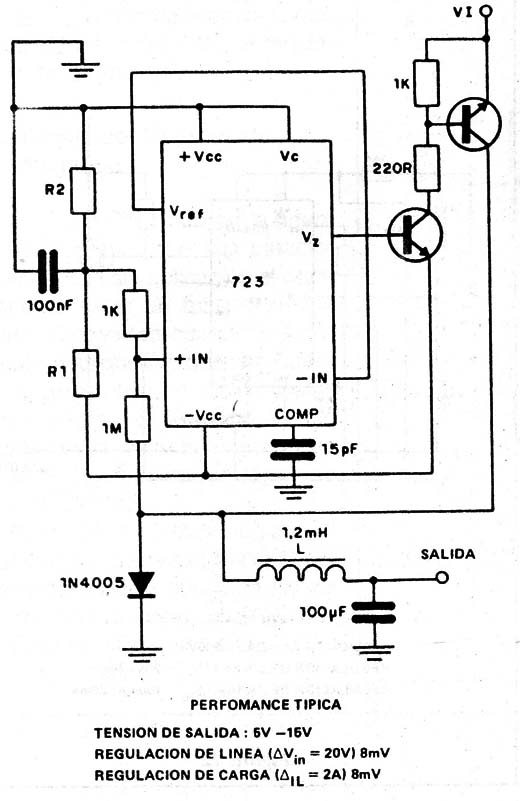

9. Regulador Conmutado Positivo

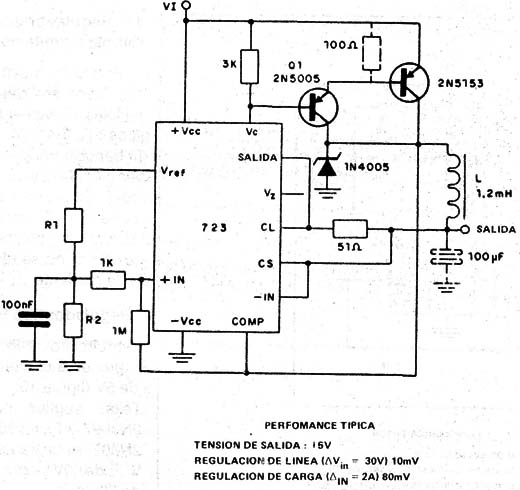

EI circuito aparece en la figura 13.
El inductor L de1,2mH es constituido por 40 vueltas de alambre 20, en un núcleo de ferroxcube PBS/22087, o equivalente con um air-gap de 0,009 pulgadas. Los transistores pueden ser sustituidos por equivalentes.
Para Q1 Ia Texas sugiere el 2N5005 y para Q2 el 2N5153, mientras Ia Fairchild sugiere para Q1 el 2N5455 y para Q2 el 2N5153.
La regulación de línea de 10mV, ia tensión de salida 5V y la regulación de carga 80mV.
10. Regulador Conmutado Negativo
El circuito es dado en la figura 14, juntamente con sus características.
En esta aplicación el componente exige un mínimo de 9V entre +Vcc y -Vcc, cuando Vo fuera igual o más positivo que -9V. Cuando el dispositivo de 10 terminales sea el elegido, en aplicaciones que requieran Vz, se debe conectar en serie con el terminal Vo un diodo externo de 6V2.
Para Q1 la Texas sugiere el 2N5004 y para Q2 el 2N3997. La Fairchild sugiere que para Q1 se use el 2N5455 y para Q2 el 2N5427.
EI choque L1 es semejante ai del circuito anterior.

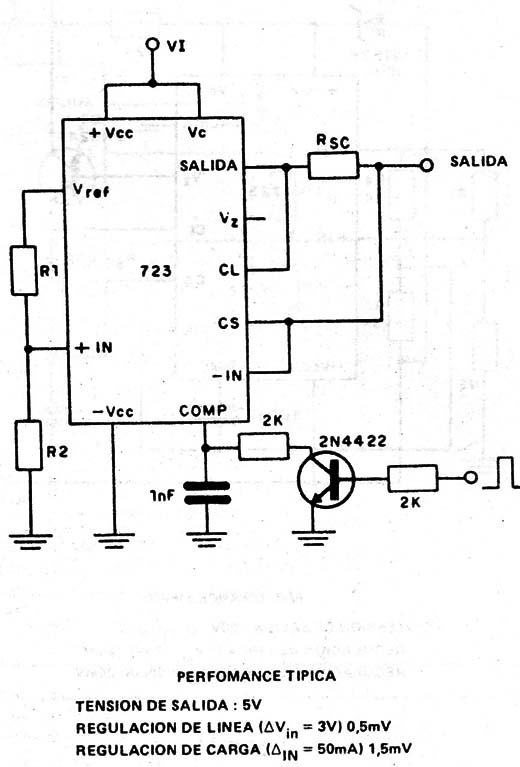

11. Regulador con desconexión remota y limitación de corriente
El circuito mostrado en la figura 15 puede ser desconectado por señales provenientes de circuitos lógicos TTL (54 ó 74).
El transistor sugerido por la Texas es el 2N4422 y por la Fairchild el 2N3646. Se pueden experimentar equivalentes. El transistor puede ser usado para conmutación (desconexión) si no se requiere limitación de corriente.
12. Regulador tipo Shunt

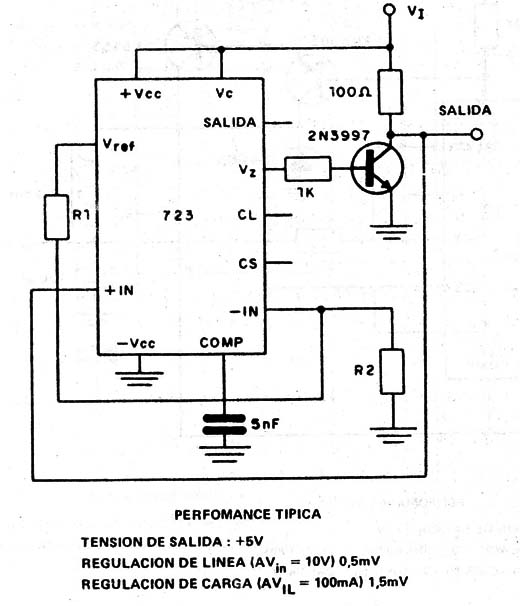

Este circuito de tipo shunt (paralelo) proveerá una tensión de salida de 5V (figura 16).
Texas sugiere para Q1, un 2N3997 y Fairchild un 2N3054. El 2N3054 es un transistor de 25W con VCE de 60V y corriente de colector de 500 mA.
EI transistor de potencia debe ser dotado de disipador de calor.
