Si el lector está buscando una idea original para un brindis, un juguete o un "regalo electrónico", en este artículo tenemos algo que puede agradarle: un objeto dotado de un LED que parpadea sólo cuando el lugar en que se esté oscurecido.

El Night-Fhasher puede ser instalado en juguetes de tipo robots, cuadros, porta-retratos, etc. Su consumo de energía es extremadamente bajo, y un juego de pilas durará meses.

Los objetos promocionales pueden llamar mucho más atención si tienen algún recurso electrónico diferente.

Lo que proponemos en este artículo es un circuito de bajo consumo y muy simple, que puede ser instalado en cualquier objeto, haciendo que un LED parpadee sólo cuando las luces ambiente sean apagadas.

Usamos en el circuito un TLC7555, que es una versión CMOS del conocido CI555 y que se caracteriza por el bajísimo consumo en reposo (0,1 mA sólo contra los 10 mA del bipolar), lo que garantiza que en la condición en que el LED no parpadea la batería se mantenga intacta durante mucho tiempo.

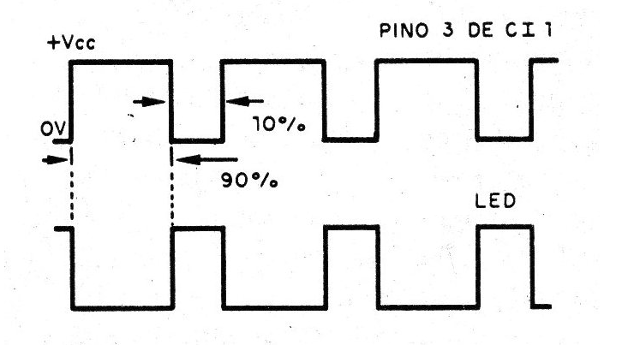

Por otro lado, para mantener la durabilidad de las pilas, el ciclo activo es de sólo el 10%, como muestra la figura 1.



Figura 1 - Ciclo activo pequeño para bajo consumo
Figura 1 - Ciclo activo pequeño para bajo consumo



La frecuencia de los intermitentes puede ser elegida a voluntad por el ensamblador, y el elemento sensor es un LDR.

Un ajuste único de sensibilidad permite accionar el circuito con el nivel deseado de luz.



CARACTERÍSTICAS

Tensión de alimentación: 3 a 6 V

Corriente en reposo: 0,1 mA

Corriente a en funcionamiento (media): 1 mA

Frecuencia: 0,1 a 10 Hz

Número de LED activados: 1



COMO FUNCIONA

El circuito integrado TLC7555 es equivalente en todo al conocido 555, excepto por el hecho de ser fabricado en tecnología CMOS.

Esta característica le da algunos recursos muy interesantes, como el bajo consumo, explotado en este proyecto.

De esta forma, conectamos el TLC7555 como astable, con un ciclo activo del 10% (90% con inversión) dado por la relación de valores entre R1 y R2. La frecuencia final será dada por C1.

En la salida tenemos un transistor PNP para alimentar el LED en el 10% del ciclo activo.

La corriente del LED está determinada por R4 y, consecuentemente, el brillo.

Este resistor se puede cambiar en una amplia gama, siendo el mínimo recomendado de 47 ohmios y el máximo de 560 ohmios.



MONTAJE

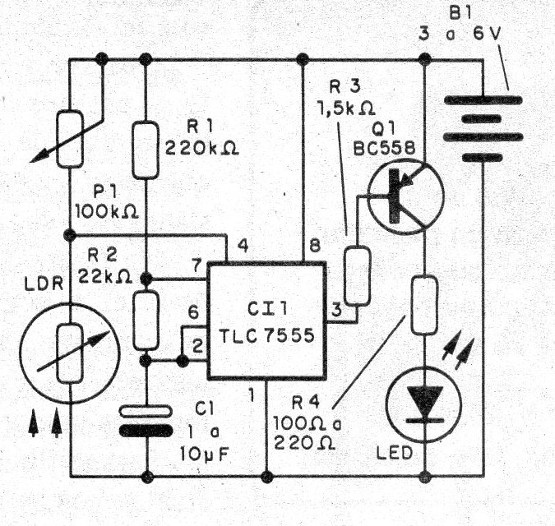

El circuito completo del aparato se muestra en la figura 2.



Figura 2 - Circuito completo del aparato
Figura 2 - Circuito completo del aparato

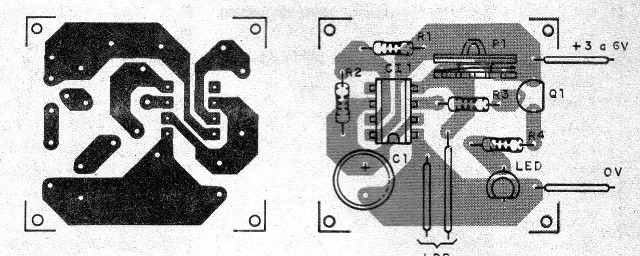

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 3.



Figura 3 - Placa para el montaje
Figura 3 - Placa para el montaje



El circuito integrado, en un montaje más elaborado, puede ser instalado en zócalo DIL. El LDR es redondo común y debe permanecer en el lugar que reciba la iluminación ambiental, para activar el circuito en la oscuridad.

P1 es un trimpot de ajuste, y sólo se utilizará una vez después del montaje del aparato. Para un montaje a escala industrial este componente puede ser cambiado por un resistor fijo, que será determinado experimentalmente para obtener el accionamiento en el nivel deseado de iluminación.

El LED puede ser rojo o de otro color, y como fuente de alimentación podemos usar 2 o 4 pilas de cualquier tipo.

El tipo y el tamaño de las pilas determinar la autonomía del aparato, pero su elección depende de la disponibilidad de espacio en el lugar del montaje.



PRUEBA Y USO

Para probar el aparato, basta con conectar la unidad, por la simple colocación de las pilas en el soporte, y observar el LED.

Ajustando P1, y por lo que el LDR no recibe luz, el LED debe comenzar a parpadear a intervalos regulares. Los intervalos se pueden cambiar mediante el cambio de valor de C1.

Comprobado el funcionamiento es sólo instalar definitivamente el intermitente en el objeto deseado.

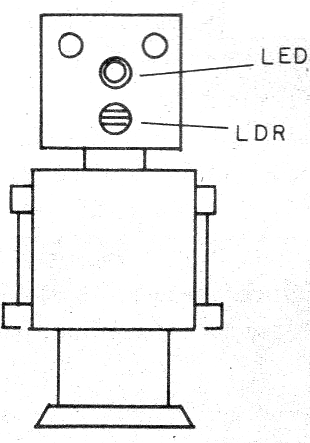

En la figura 4 tenemos una sugerencia de Robot que puede ser elaborado con cajitas de plástico y que sin duda agradará si se coloca en la habitación de niños.



Figura 4 - Instalación en un robot de juguete
Figura 4 - Instalación en un robot de juguete





Semiconductores:

Cl1 - TLC7555 - circuito integrado CMOS

Q1 - BC558 - transistores PNP de uso general

LED1 - LED rojo o de otro color



Resistores (1/8 W, 5%)

R1 - 220 k ohms:

R2 - 22 k ohms

R3 - 1,5 k ohms

R4 - 100 a 220 ohms

P1 - potenciómetro de 100 k ohms



Capacitor:

C1 - 1 a 10 uF - electrolítico de 6 V



Varios:

LDR - LDR redondo común

B1 - 3 a 6 V - 2 o 4 pilas de cualquier tipo

Placa de circuito impreso, zócalo para el integrado (opcional), soporte de pilas, hilos, soldadura, etc.
