El mezclador o ”mixer” es un mezclador de audio, es un montaje de gran utilidad para los que graban cintas, hacen grabaciones de programas caseros o acostumbran ofrecer fiestas en las que el sonido de equipos como tocadiscos y pasacintas está mezclado al sonido de los micrófonos. Describimos uno, bastante simple, con buena ganancia, que en la versión básica tiene 3 canales pero que puede expandirse indefinidamente.
Nota: este articulo es de 1988, mas puede ser usado con fuentes modernas de sonido.
Este mixer presenta características excelentes para trabajos de poco porte como ser la edición casera de ,cintas, fiestas o realización de programas grabados.
La respuesta es lineal en la banda audible, y los micrófonos son de baja impedancia, de 100 Ω, que pueden usarse en forma directa sin necesidad de preamplificadores, ya que el circuito tiene una ganancia bastante buena, del orden de 35 dB.
La salida posee un nivel de señal suficientemente alto para excitar a la mayoría de los amplificadores comunes de potencia.
La alimentación se efectúa a partir de una tensión de 12V, pero con consumo de corriente bastante bajo, lo que hace posible aprovechar las fuentes de los amplificadores aunque puede usarse una fuente independiente.
Para mayor versatilidad de operación, describimos el montaje con potenciómetros deslizantes, pero en una versión económica pueden usarse potenciômetros comunes.
Otra característica importante en este proyecto es el uso de transistores, que facilita las cosas a los lectores con menos experiencia en integrados, si bien su desempeño es similar ai de los circuitos más elaborados.

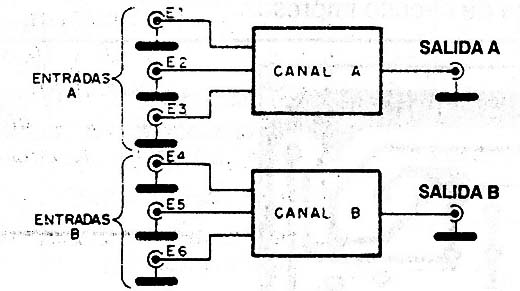

El circuito mostrado tiene 3 canales de mezclado que tienen una sola salida para la versión monofónica. Para una versión estéreo basta montar dos unidades y alimentar con una sola fuente: tendremos entonces 3 canales de entrada para cada canal de salida, según sugiere la figura 1.
EL CIRCUITO
Cada entrada lleva un transmisor amplificador de entrada en la configuración de emisor común, es decir, la señal se aplica en la base del transistor via capacitor y es retirada de su colector vía capacitor. El transistor tendrá una ganancia determinada básicamente por la relación que existe entre el resistor dela base y el resistor del colector, pudiendo el resistor de base, alterarse específicamente, para cambiar las características del aparato.
Usamos el transistor BC549 en esta etapa de entrada porque este tipo tiene bajo nivel de ruido y alta ganancia. Pueden usarse entonces fuentes de pequeña intensidad, sin problemas, como micrófonos dinámicos, cápsulas cerámicas, etc.
Cada etapa de amplificación envía la señal al potenciômetro deslizante que controla la intensidad de mezcla. Entonces podemos regular en esos potenciómetros cuánto de serial de cada canal debe participar en la formación de la señal de salida.
Las señales mezcladas se juntan en una sola después de los potenciómetros y se llevan a un amplificador con dos transistores, también en la configuración de emisor simple.
Estos transistores proporcionan una amplificación final de modo que tenemos una salida capaz de excitar cualquier amplificador de potencia común. En esta etapa se usan transistores comunes aunque pueden emplearse los de bajo ruido y ganancia elevada como los BC549.
La expansión para más canales, hasta 5 o 6, no afecta la impedancia de entrada dela última etapa del circuito, de manera que puede efectuarse sin problemas.
MONTAJE

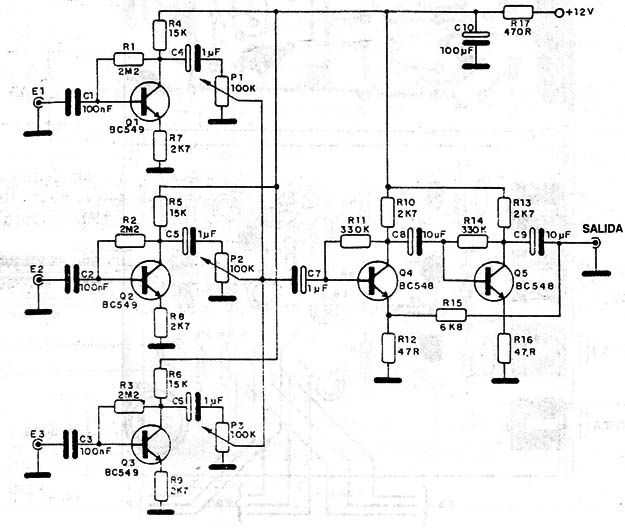

En la figura 2 damos el diagrama completo de uno de 2 canales con 3 entradas.
Para la versión estereofónica basta repetir esta versión dos veces y montar una fuente de alimentación común. En la figura 3 damos una sugerencia de placa de circuito impreso.
La placa se proyecta de modo que tenemos entradas y salida de un lado solo, lo que facilita el montaje en panel del aparato. Pero nada impide que se adopte una disposición diferente, sobre todo porque en ésta el conductor de salida es lo bastante largo para que, en aplicaciones más críticas, se produzca la captación de zumbidos. Pero armando Ia unidad en una caja blindada o blindando sólo esa conexión, se eliminarán los ruidos.
La fuente de alimentación de 12V se ve en la figura 4.
Usamos un integrado regulador de Texas Instruments y buenos capacitores de filtrado para evitar problemas de ruido. En el auto, el aparato puede conectarse directamente a la batería.
Los componentes para el aparato no son críticos. Los transistores son BC549 o BC239, de bajo nivel de ruido, y para los demás tenemos también los equivalentes BC547, BC548, BC237 y BC238.
Los potenciómetros son lineales deslizantes de 100k. Una posibilidad para la versión estéreo que hace dependientes los ajustes de entrada es el uso de potenciómetros dobles, pero en este caso la placa debe volver a proyectarse.
Los resistores usados son de 1/8 ó 1 /4W con tolerancia de 20% o menos, y los capacitores electrolíticos son para 12V 0 más. Los demás capacitores pueden ser cerámicos o de poliéster.
Es muy importante que los cables de entrada y salida de señal del "mixer" sean blindados para que no se capten zumbidos o realimentaciones que afecten la calidad del sonido.
Si se usa caja metálica para el montaje (lo que se recomienda) el polo negativo de la alimentación debe conectarse a la caja para servir de blindaje.
PRUEBA Y USO

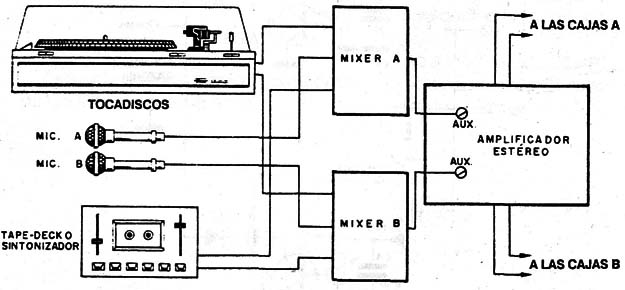

Conecte las salidas del "mixer" a las entradas auxiliares de un amplificador de potencia (o de un transistor). En las entradas deben conectarse las fuentes de señales como se ve en la figura 5.
Coloque inicialmente los potenciómetros todos para abajo (mínimo) y conecte las alimentaciones de todos los aparatos. El amplificador debe estar en volumen no muy alto.
Accione cada potenciômetro individualmente para verificar su acción en la entrada de serial correspondiente. Si lo desea, marque los puntos en que empieza a haber distorsión por sobreexcitación de cada canal para no sobre pasarlos. Si hay distorsión, baje el valor de la resistencia de colector con el objeto de poder utilizar todo el recorrido del potenciômetro.
Comprobado el funcionamiento, use su "mixer" de la mejor manera posible.
Q1, Q2, Q3 - BC549 ó BC239 - transistores de ganancia elevada NPN
Q4, Q5 - BC547 ó BC548 - transistor NPN de uso general
P1, P2, P3 - 100 k – deslizantes lineales – potenciômetros
R1, R2, R3 - 2M2 - resistores ( rojo, rojo, verde)
R4, R5, R6 – 15k – resistores (marrón, verde, naranja)
R7, R8, R9 – 2k7 - resistores ( rojo, violeta, rojo
R10 – 2k7 - resistor (rojo, violeta, rojo
R11, R14 – 330 k- resistores (naranja, naranja, amarillo
R12, R16 - 47 Ω – resistores (amarillo, violeta, negro)
R13 – 2k7 - resistor (rojo, violeta, rojo
R15 – 6k8 - resistor (azul, gris, rojo)
R17- 470 Ω - resistor (amarillo, violeta, marrón)
C1], C2, C3 - 100nF - capacitores de poliéster o cerâmicos
C4, C5, C6 – 1 µF – capacitores electrolíticos
C7 - 1 µF ó 2,2 µF – capacitor electrolítico
C8, C9 - 10 µF – capacitores electrolíticos
C10 – 100 µF a 220 µF – capacitor electrolítico
Varios: placa de circuito impreso, enchufes de entrada y de salida, material para la fuente de alimentación, caja, alambres, etc.
