¿Qué tal montar un mezclador para su equipo de sonido con dos efectos de sonido interesantes? Lo tambaleante que modula el sonido mezclado, produciendo variaciones de intensidad rápida, muy utilizado cuando la entrada es una guitarra o guitarra. En la función de modulación lenta, hará que el sonido se desvanece gradualmente y luego volver lentamente, como si el micrófono se quitó y se aproximó a los ejecutantes.
Nota: a pesar de utilizar componentes discretos comunes y haber sido abordados en varias otras versiones en los artículos del autor, este proyecto sigue siendo interesante y factible.
Los dos efectos que ponemos en esta mezcladora, además de la posibilidad de aumentar casi indefinidamente el número de entradas, esto tanto en la versión monoaural como en estéreo, hacen de este aparato algo muy especial en materia de sonido.
Si el reproductor está "encendido" en un sonido diferente, ¿por qué no realizar un montaje un poco más avanzado?
Como siempre hacemos en nuestras ediciones, uno de los montajes y un poco más avanzados, como este, siendo indicado para aquellos que ya tienen una cierta práctica y quieren aparatos más complejos.

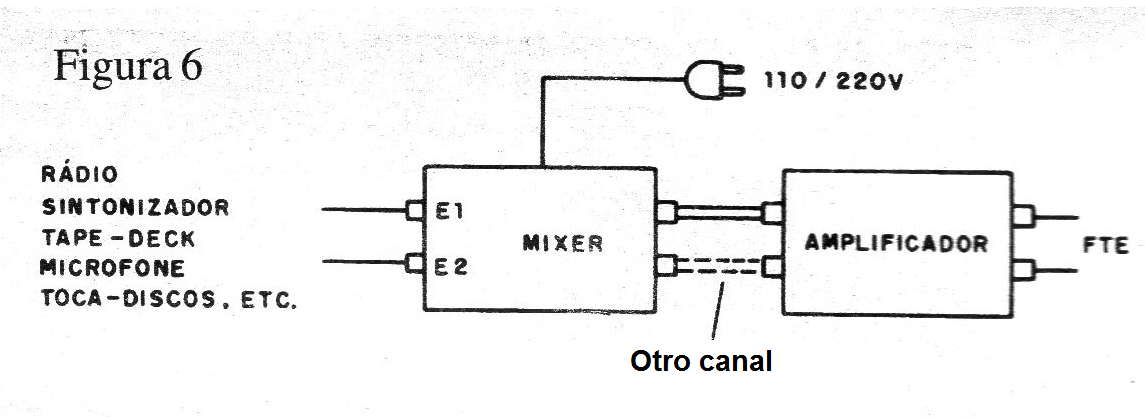

Por supuesto, si el lector no es todavía muy experimentado, tratar de lograr esta Montaje no será imposible, pero requieren más cuidado. El aparato tiene su propia fuente y se puede conectar a la entrada de cualquier amplificador.
En su entrada podremos mezclar varios tipos de señales, tales como reproductores de casete, giradiscos, (CD - players y micrófonos sensibles) para hacer mezclas de cintas, y con efectos!) Además de conectar instrumentos musicales, como guitarra y guitarra.
CÓMO FUNCIONA
Podemos hacer un análisis de la operación más fácilmente dividiendo la mezcladora en pasos.
Empezamos entonces con el paso de mezcla que utiliza un transistor ligeramente diferente (para muchos lectores principiantes), que es un transistor de efecto de campo (FET) MPF102 o BF245.
Este transistor (Q1) se caracteriza por tener una impedancia de entrada muy alta, por lo que puede trabajar con muchas entradas al mismo tiempo, sin afectar a los aparatos conectados y no ser afectados por ellos.
En nuestro caso, ponemos en el diagrama sólo dos entradas, cada una con un nivel de ajuste de la olla (P1 y P2), pero nada impide que el lector Montaje con 3,4 a 10 Si quieres!
En el potenciómetro se controlará la intensidad de las señales mixtas, por lo que cada entrada debe tener una.
La señal mezclada por el FET también recibe una amplificación adicional por el transistor QZ, que se tomará a la salida del aparato, pero pasando antes del paso del efecto.
El paso del efecto es un multivibrador (Q4 y Q5) y un circuito de acoplamiento (Q3) que se activa cuando accionamos S4.
Según la selección de capacitores, por medio de S1, el multivibrador puede producir oscilaciones lentas o rápidas.

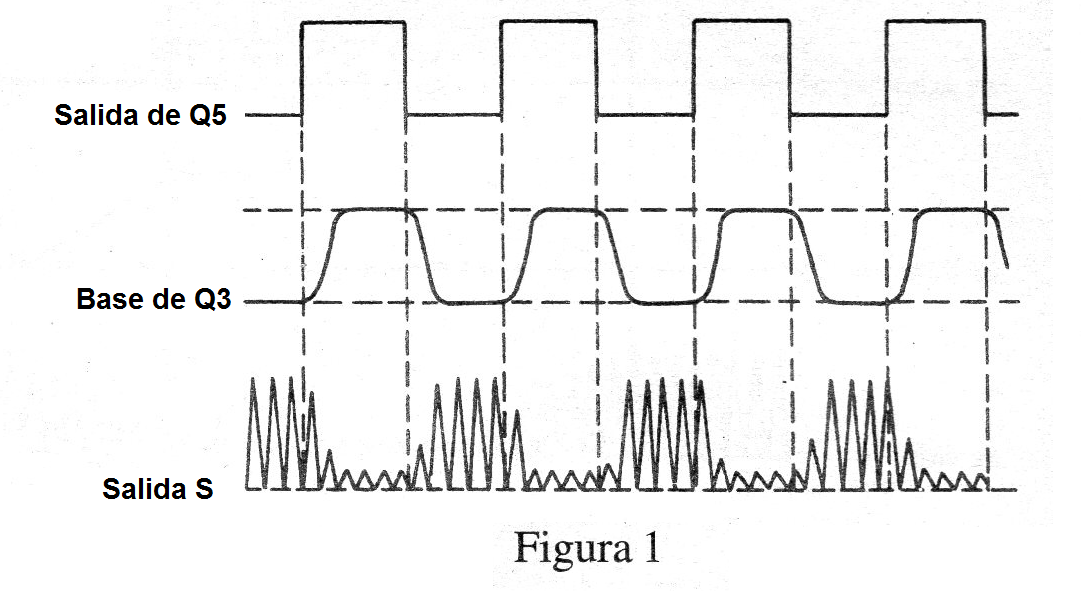

En la posición de oscilaciones rápidas (S1 abierto), la señal rectangular producida pasa a través de una red que modifica su forma, según la figura 1, formada por C 6, c, R7 y P3.
Esta forma de onda, aplicada al transistor Q3, determina cómo cambiará la señal de salida del mezclador. A continuación, tendremos variaciones rápidas de intensidad, en este caso, modulando el sonido.

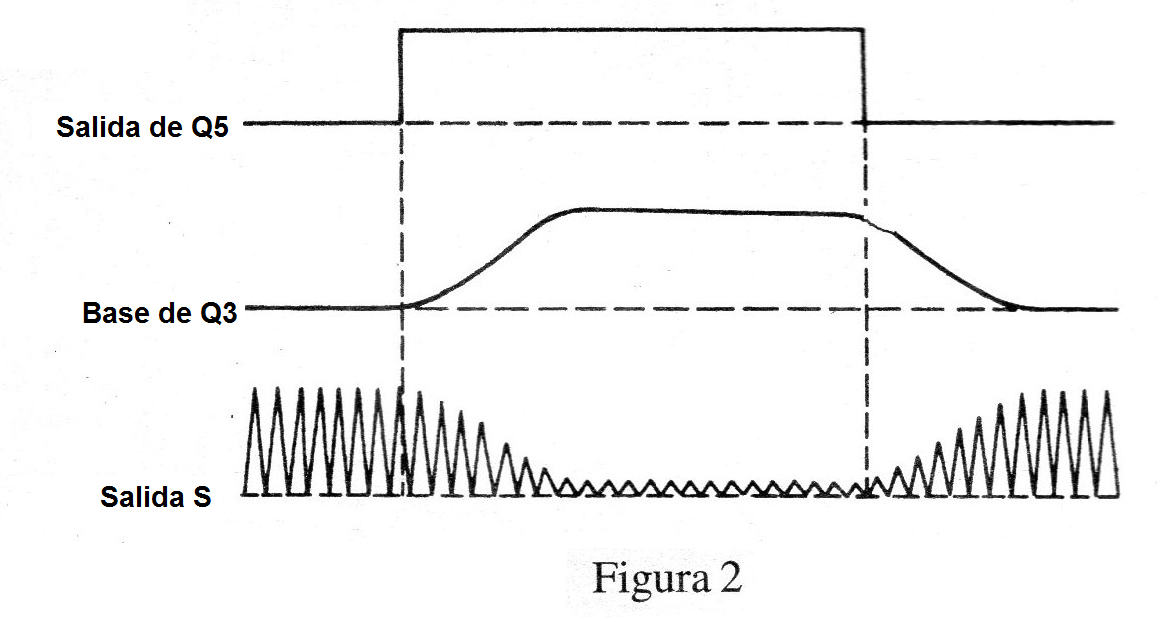

Con la llave en la posición cerrada, las oscilaciones son lentas y tendremos la forma de onda de la figura 2.
En este caso, el efecto será de una modulación muy lenta, con la reducción y el aumento de la intensidad del sonido hecho lenta y automáticamente, como si el micrófono fuera retirado y aproximado al cantante.
El mismo multivibrador que controla los efectos de un canal también lo hace con el otro, pero en la fase opuesta, así, en un montaje estéreo, cuando un canal aumenta, el otro disminuirá automáticamente, con un efecto muy interesante.
En la versión estéreo debemos montar un multivibrador (Q4 y Q5) y dos entradas de mezcla.
La fuente de alimentación es común a ambos canales, basado en un transformador (T1) que proporciona 9 V y dos diodos de rectificador, además de un buen filtro, que puede ser un capacitor de 1000 o 2200 uF x 16V.
MONTAJE
En lo que se refiere al montaje que funciona con señales de audio de baja intensidad, se debe tener cuidado especial con los cables de entrada y salida de modo que no se capture el zumbido.
Los cables deben estar blindados y las mallas están conectadas a tierra.

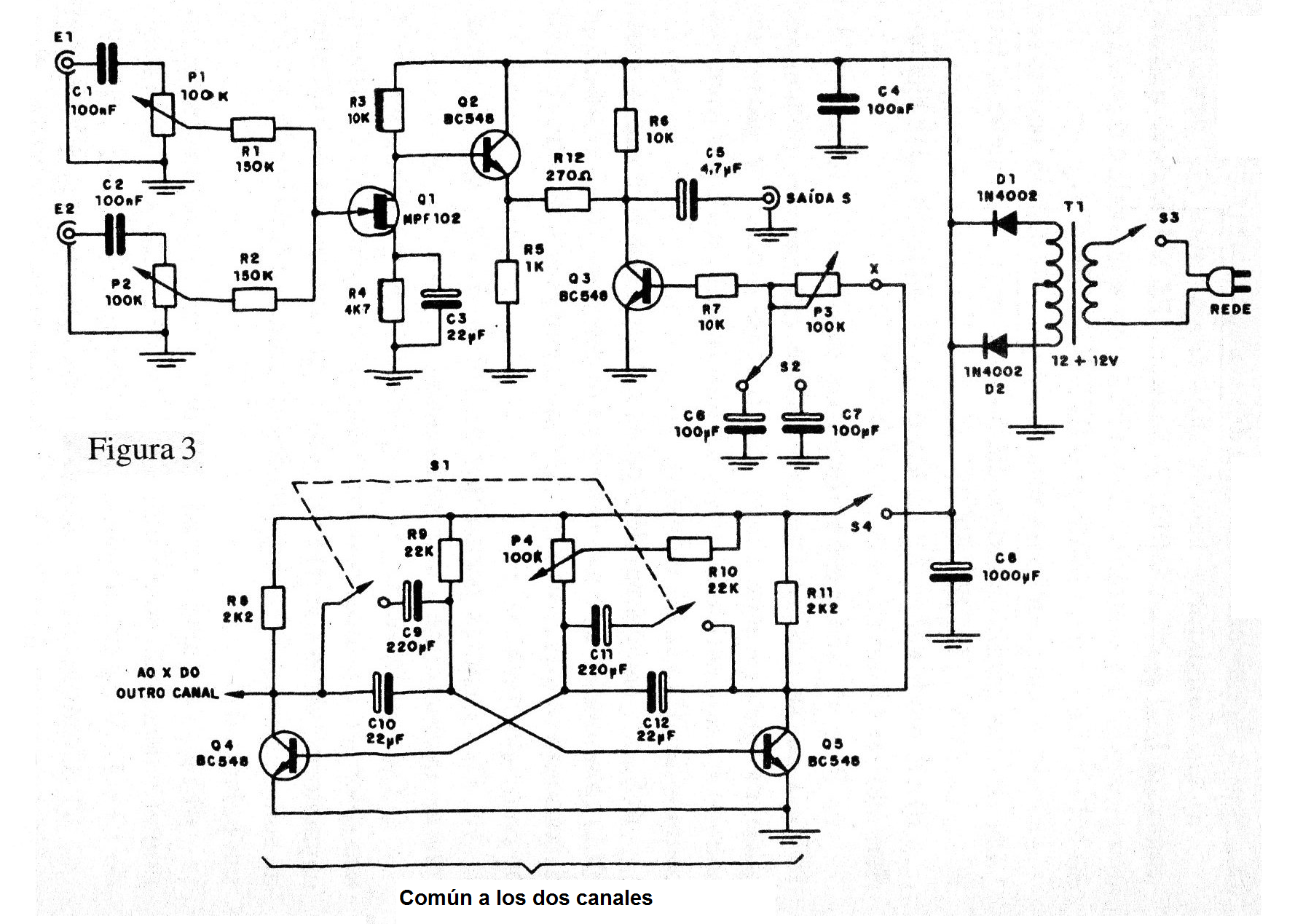

En la figura 3 se da el esquema completo de la batidora, sólo con un canal de mezcla. Para dos canales, el material se repite, menos la fuente y el multivibrador (Q4 y Q5).

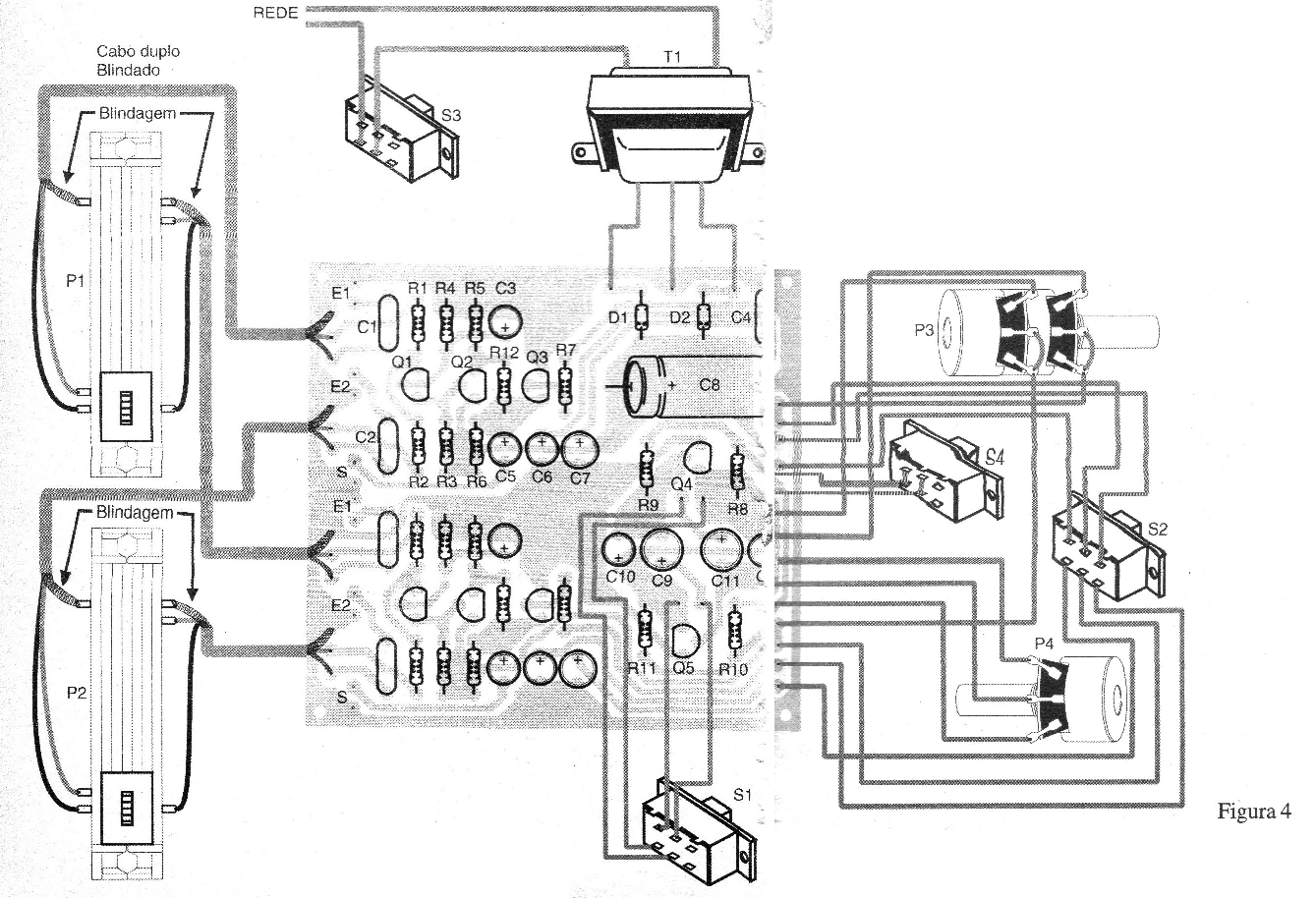

El funcionamiento del aparato en la placa de circuitos impresos se muestra en la figura 4 en la versión estéreo.

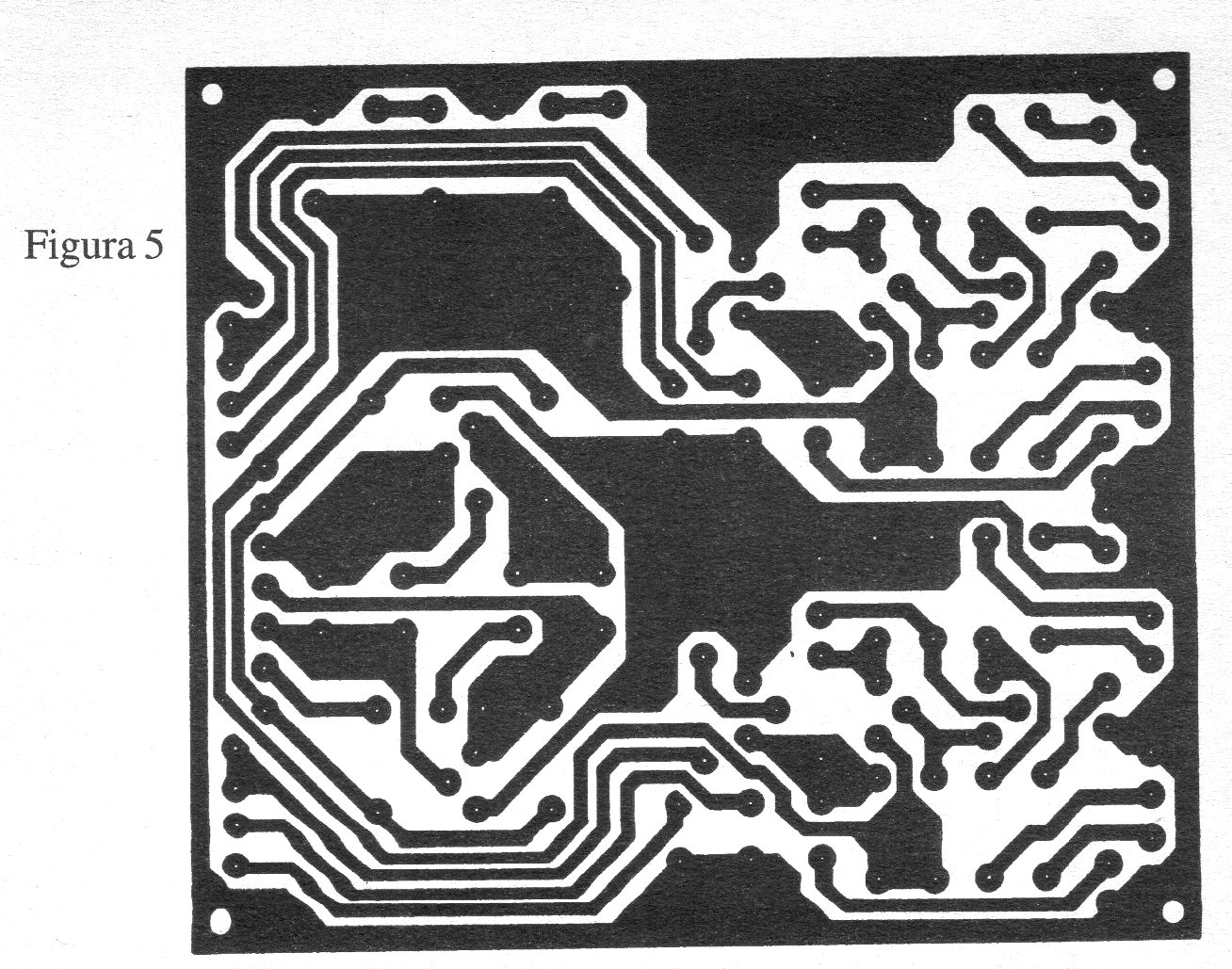

La placa de circuito impreso aislado y se muestra en la figura 5.
Vea que recomendamos el uso de potenciómetros deslizantes para darle un aspecto más "profesional" al mezclador.
Las siguientes son las principales precauciones que deben tomarse con el montaje y la obtención de los componentes:
a) Los transistores son de dos tipos: para Q1, se debe utilizar un FET del tipo MPF102. Si se usa el BF245, observe que él tiene pino “al contrario” del MPF102 o sea , donde es el gate (g) del MPF102 es el desagüe (drain) del BF245
Observe su posición en el momento de la llamada. El resto puede ser NPN de uso general. tales como el BC548 o sus equivalentes, tales como el BC547, BC238, BC237 etc.
b) Los diodos D1 y D2 de origen son lN4002 o equivalentes, y se debe observar su polaridad.
c) P1 y P2 son potenciómetros deslizantes (dobles) de 100 K o, si el lector tiene dificultades para obtenerlos, pueden girar lineal, sin llave. Las conexiones a los conectores de entrada y salida están hechas con alambre blindado. P3 y P4 son rotativos comunes de 100 K (P3 y doble).
d) S1 y S4 son llaves de 2 polos X 2 posiciones. S1 es utilizado como interruptor dual, S2 es la conmutadora de función para el propósito, S3 y S4 como interruptores simples. Las llaves y potenciómetro estarán en el panel del aparato.
e) Los resistores pueden ser 1/8 o I/4 W con cualquier tolerancia, según la lista de materiales.
f) Los capacitores C1, C2 y C 4 son de cerámica o poliéster y su valor no es crítico y puede estar entre 82 y 220 nF. Los otros capacitores son todos electrolíticos con un tensión de funcionamiento por lo menos de 16 V. en la conexión de los electrolíticos, la polaridad debe ser observada.
g) T1 es un transformador de alimentación con primario según la red local (110 V o 220 V) y secundario a 12 + 12 V y corriente entre 250 y 500 mA.
h) Completan el material los conectores de entrada y salida que pueden ser de tipo RCA, el cable de alimentación, alambres, soldadura y la placa de circuito impreso que debe ser hecha por el propio montador. Terminando el montaje, podemos pensar en la prueba de operación.
PRUEBA Y USO
Para probarlo necesitarás un amplificador y dos fuentes de señales, como una radio y una grabadora, un sintonizador y una grabadora, un magnetófono y un micrófono, etc.
Coloque el amplificador en su volumen medio. Si la versión es estéreo, pruebe un canal a la vez.
Los aparatos que forman la fuente de señal deben estar en volumen medio y en los potenciómetros P1 y P2 como mínimo.
Inicialmente, deje el S4 apagado. Entonces probaremos la etapa de mezcla, dejando los efectos después. Conectando las fuentes de señal, tomamos P1 y F2 al máximo, comprobando cómo las señales aparecen en el amplificador. Si hay una distorsión máxima, significa que la señal de entrada es muy intensa.
Su volumen debe ser reducido en la fuente si es radio, magnetófono o magnetófono. Probado el funcionamiento de esta etapa, hemos pasado los efectos. Dejamos una señal en la entrada y la reproducimos en el amplificador. Llamaremos a S4.
S2 puede ser inicialmente en la posición que pone C6 en el circuito, que es el valor más bajo capacitor. Ajustando P 4 y al mismo tiempo P3, se debe obtener el efecto de variación de la intensidad sonora en la salida. Revise ambas posiciones S1. En una de ellas la variación es más rápida y la otra más lenta. Ajuste y profundidad de esta variación en P3. Una vez que este circuito ha sido operado, coloque S2 en la posición que conecta C1.
Las variaciones son menos pronunciadas. Control en P2 la profundidad de efecto. Después de eso, sólo tiene que utilizar el mezclador, la edición de sus propias cintas o incluso hacer su propia programación en el sonido de circuito cerrado.
Nota: las modificaciones a los efectos se pueden obtener con el intercambio de valores de ciertos componentes, tales como c 6, C7, C9, c 10, C11 y C12.
Si usted nota roncar en el circuito de salida, aumente el valor de C8 y conecte todos los escudos a un punto común de la tierra, en la caja del aparato, que debe ser metálico.
LISTA DE MATERIAL
Semiconductor:
Q1 - MPF102 o BF245 - Transistor de efecto de campo - Ver texto
Q2, Q3, Q4 (*), Q5 (*) - BC548 o equivalentes – transistores NPN.
D1, de D2 - 1N4002 o equivalente - Diodos de silicio
Resistores: (1/8 W, 5%)
R1, R2 - 150 k - marrón, verde, amarillo
R3, R6, R7 - 10 k - marrón, negro, anaranjado
R4 - 4.7 K - amarillo, violeta, rojo
R5 - 1 K - marrón, negro, rojo
R8, R11 - 2.2 K - rojo, rojo, rojo
R9, R10 - 22 k - rojo, rojo, anaranjado
R12 - 270 - rojo, violeta, marrón
Capacitores:
C1, C2, C4 (*) - 100 nF - capacitores cerámicos
C3, C9 (*), C11 (*) - 220 uF/16 V - electrolítico
C5 - 4.7 uF/16 V - electrolítico
C6 - 10 uF/16 V - electrolítico
C7 - 100 UF/16 V - electrolítico
C8 - 1 000 a 2 200 uF/16 V - electrolítico
CIO, C12 - 22 uF/16 V - electrolíticos
Varios:
T1 - transformador con primario según la red local y secundaria de 12 V + 12 V con por lo menos 250 mA
P1, P2 - 100 K – potenciómetros dobles
P3 - 100 k potenciómetros dobles
P4 - 100 K – potenciómetro simple
S1, S2, S3, S4 – Llaves de 2 polos x 2 posiciones - palanca
Placa de circuitos impresos, conectores de entrada y salida, cable de alimentación, caja de montaje, alambres, soldadura, etc.
(*) Común a ambos canales
