Intente hacer este interesante montaje que sirve para aprender Electricidad y Electrónica y utiliza componentes improvisados obtenidos de chatarra. Es un aparato que produce un sonido fuerte y continuo que puede ser utilizado para demostraciones en ferias de la ciencia
Nota de la edición actual: este es un proyecto artesanal que ya hemos descrito en varias versiones en nuestro sitio Web. Utilizando solamente material de chatarra.
El zumbador que describimos trabaja según el mismo principio que los zumbadores o las cigarras eléctricos usados en residencias y viejos receptores y cuernos telegráficos.
Una lámina, bajo la acción de un electroimán vibrará fuertemente y el sonido puede ser magnificado con la ayuda de un altavoz común.
Usando como componentes eléctricos solamente un sistema de pilas, de un altavoz y de un electroimán envuelto en un clavo, este zumbador se puede también utilizar como dispositivo de la alarma, llamada, timbre residencial e incluso un telégrafo experimental.
CÓMO FUNCIONA

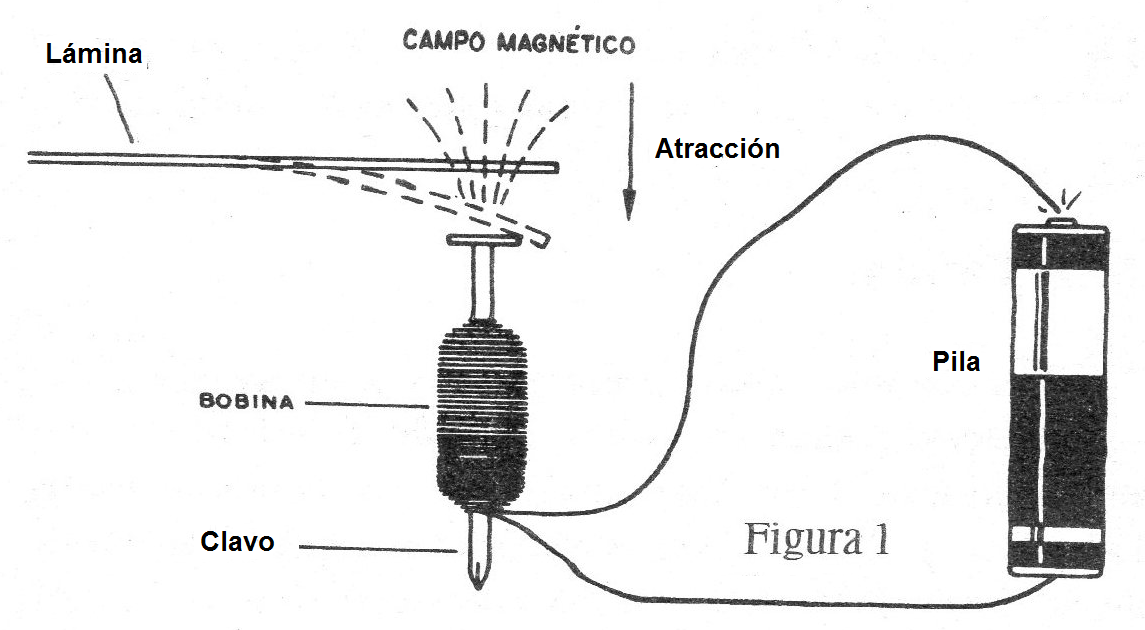

Como saben los lectores que tienen gusto por la Electrónica, cuando una corriente eléctrica atraviesa una bobina esmaltada del alambre, envuelta en un clavo, él se magnetiza, convirtiéndose en un imán de gran alcance. Bueno, lo que hacemos es colocar el clavo cerca de una lámina metálica (por ejemplo, un trozo de lata cortado), como se muestra en la figura 1.
Cuando la bobina es excitada a través de una corriente, esta lamina será atraída, moviéndose hacia la clavo. El propósito de la lámina, sin embargo, no sólo será vibrar.

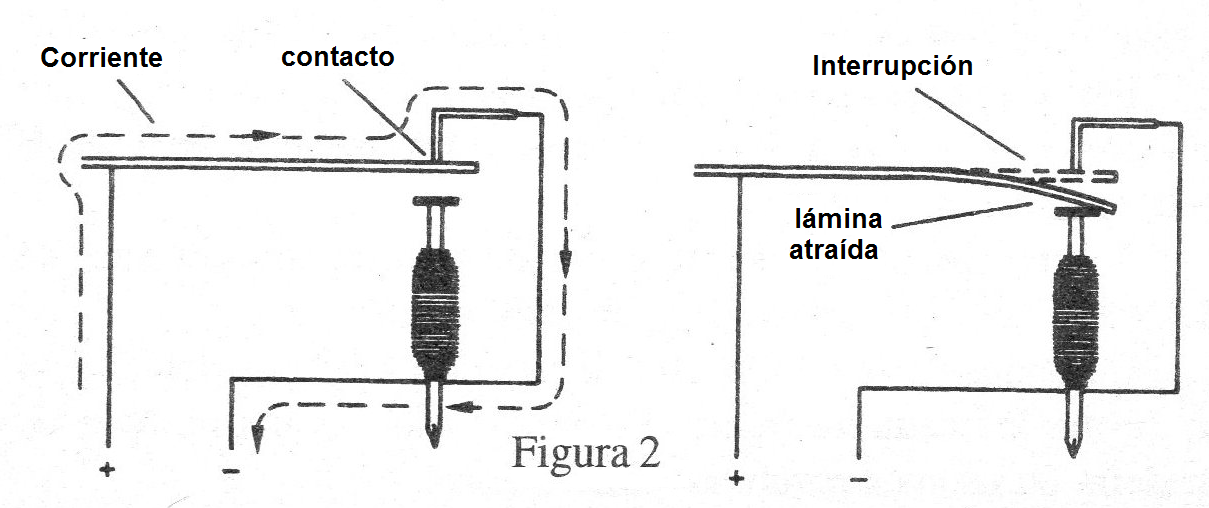

También deberá actuar como un interruptor de corriente. De hecho, como la corriente de las pilas y continua, cuando conectamos el electroimán de la manera indicada, la lámina se atraerá al clavo y "se adherirá" en el quedando inmóvil. Luego, colocando una segunda lamina para hacer contacto con la primera, como se muestra en la figura 2, actúa como un interruptor.
Entonces ocurrirá lo siguiente: cuando establezcamos la corriente en el circuito, pasará al electroimán (clavo) por las dos laminas que están en contacto. Con la atracción, la lámina móvil descenderá y se juntará al clavo, interrumpiendo la corriente.
El clavo se detiene de atraer la lámina móvil que vuelve a su posición normal y se junta en otra lamina (fija) que restaura la corriente. De nuevo la lámina es atraída en un ciclo que permanece mientras hay corriente disponible en el circuito.
Todo esto sucede de una manera muy rápida, produciendo un zumbido. Las cigarras que operan con corriente continua (timbres de bicicleta, de coche), por ejemplo, operan de acuerdo con este principio.
Conectando un altavoz en serie con el circuito, las interrupciones de la corriente harán que su cono vibre fuertemente, "ampliando" el sonido.
MONTAJE

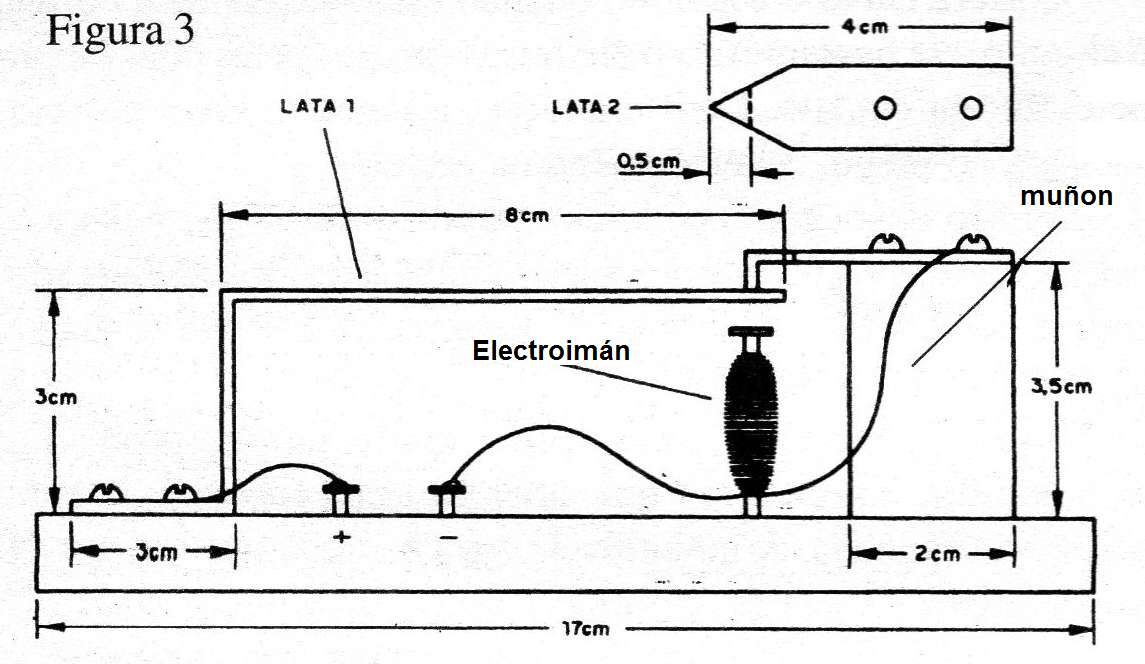

Los materiales simples tales como pedazos de madera, de clavos y de un enlatado se pueden utilizar además del alambre esmaltado, del altavoz y del soporte de la batería. En la figura 3 damos el plano completo del zumbador.
Sobre un clavo de 3,5 cm de longitud, envuelva de 200 a 500 alambre esmaltado fino (32 o 34) que se puede quitar de los transformadores viejos. Cuantas más vueltas puedas rodar en el clavo, más fuerte es la atracción de la lámina.
Y es más fácil hacer que el zumbador funcione de la manera que usted espera.
Este clavo se fijará sobre una base gruesa de madera de 6 x 17 cm, como sugiere la figura. El espesor de la madera debe ser de al menos 1 cm.
En la base de madera se pega o clava un muñón de 3,5 x 2 x 3 cm que servirá de soporte para la lámina 2.
Luego cortamos una lámina de lata de 14 x 2 cm, doblando como se muestra en la figura. Clavamos esta lamina en la base de madera o usamos tornillos de sujeción.
La segunda lamina es de 4 x 2 cm y tiene una punta triangular donde el contacto eléctrico será hecho.
Es importante raspar con una navaja toda la tinta que cubra la lata usada, para facilitar el contacto eléctrico.
Para la conexión se pueden utilizar dos clavos pequeños, marcados con (+) y ( - ), donde se soldarán los cables de plomo.
En la posición de reposo la lámina L toca la lámina 2 y al mismo tiempo la lámina 1 se retira del clavo de 0,2 a 0,5 cm.

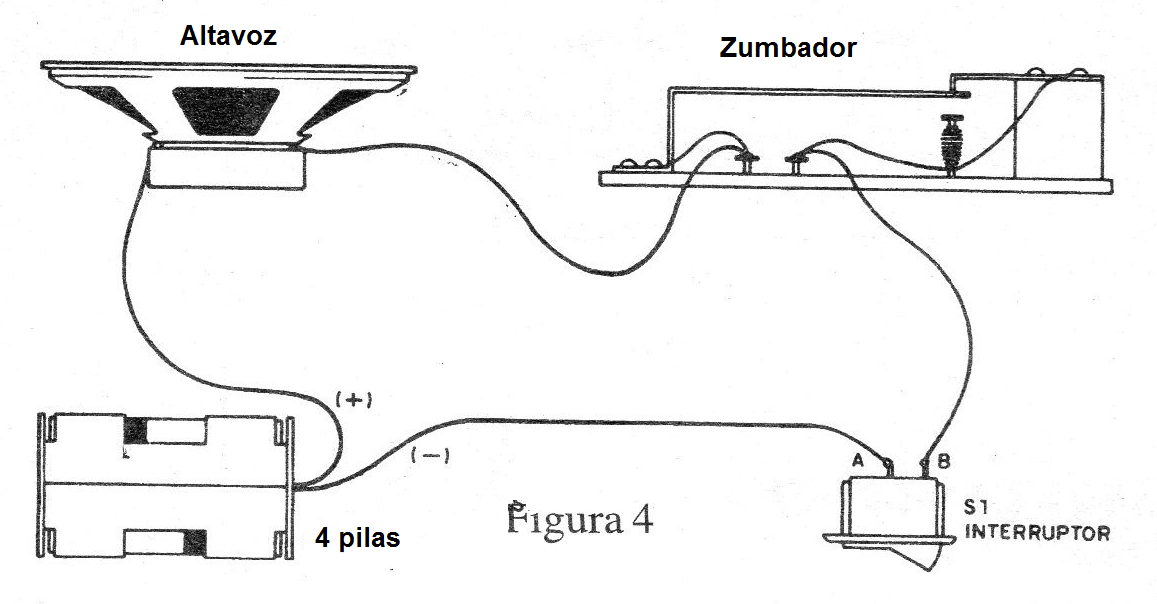

Completando el montaje, haga el circuito en la figura 4 para realizar las pruebas de funcionamiento.
PRUEBA
Con el circuito indicado, ajustar, si es necesario, la posición de la lámina 1 y la lámina 2, de modo que el accionamiento S1 ocurra la producción de un zumbido fuerte en el altavoz. Cuando esto sucede, el lector se dará cuenta de la producción de una pequeña chispa en el punto de contacto entre las dos láminas.
Ajuste de la posición o el espaciado de las láminas y posible cambiar la frecuencia del sonido. En la figura 5 damos detalles de la construcción de un manipulador que puede ser utilizado en la transmisión de señales telegráficas con el zumbador.
En este caso, el cable que sube hasta el altavoz y el zumbador puede ser de hasta 10 metros de largo, permitiendo la separación de la estación transmisora de la estación receptora que puede permanecer en diferentes habitaciones.
LISTA DE MATERIAL
1 base de madera de 17 x 6 x 1 cm
1 tocón de 3,5 x 2 x 3 cm
1 lámina metálica (lata) de 14 x 2 cm
1 lámina metálica (lata) 4 x 2 cm
1 clavo de 3,5 cm
6 clavos más pequeños
Alambre esmaltado fino (32 o 34)
Alambres comunes
1 soporte para 4 pilas pequeñas
1 altavoz de cualquier clase
1 interruptor simple (S1)
