Usted puede montar un display interesante del segmento 7 y utilizarla en varias aplicaciones prácticas importantes. Uno de ellos es el estudio de circuitos lógicos, como los utilizados en las computadoras y otro está en la elaboración de un marcador electrónico para juegos. En ferias de la ciencia, esta exhibición se puede considerar una sugerencia excelente del trabajo dentro de la industria de la informática.
Nota: Y él puede ser accionado por los microcontroladores a través de las interfaces apropiadas (Shields) que amplía grandemente su banda de usos actuales.
Un recurso ingenioso, que permite la formación, de forma sencilla, de dígitos de 0 a 9 y también de algunos símbolos gráficos se utiliza en los displays de 7 segmentos.

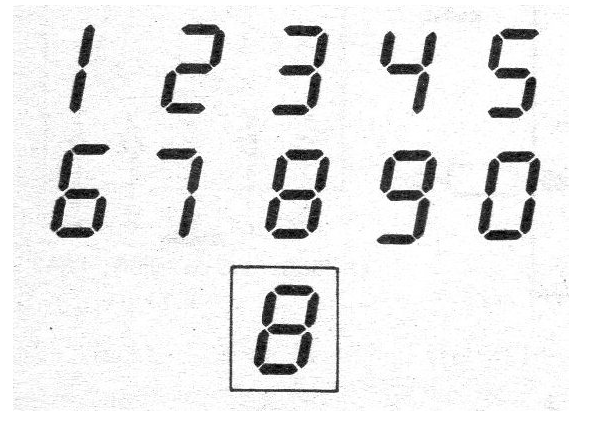

Ellos reciben este nombre porque están formados por 7 segmentos o barras que "iluminan" de una manera combinada, formando así la imagen aproximada de los 10 dígitos del sistema decimal, como se muestra en la figura 1.
Casi todas las calculadoras, instrumentos electrónicos digitales, relojes y varios indicadores utilizan este tipo de indicador por su versatilidad, simplicidad y bajo costo.
Para que los dígitos se formen a partir de la información "digital" de un circuito, es necesario utilizar un decodificador especial que esté formado por una matriz de diodos, es decir, un conjunto de diodos conectados de tal manera, que puedan elegir la combinación de segmentos que se iluminen, según el número que quieras representar.
En este artículo, proponemos, de hecho, dos montajes interesantes: una matriz de diodos decodificadores para la visualización de este tipo y también, si el lector no puede (o no quiere) comprar un display listo, su montaje con lámparas o LEDs comunes.
El display

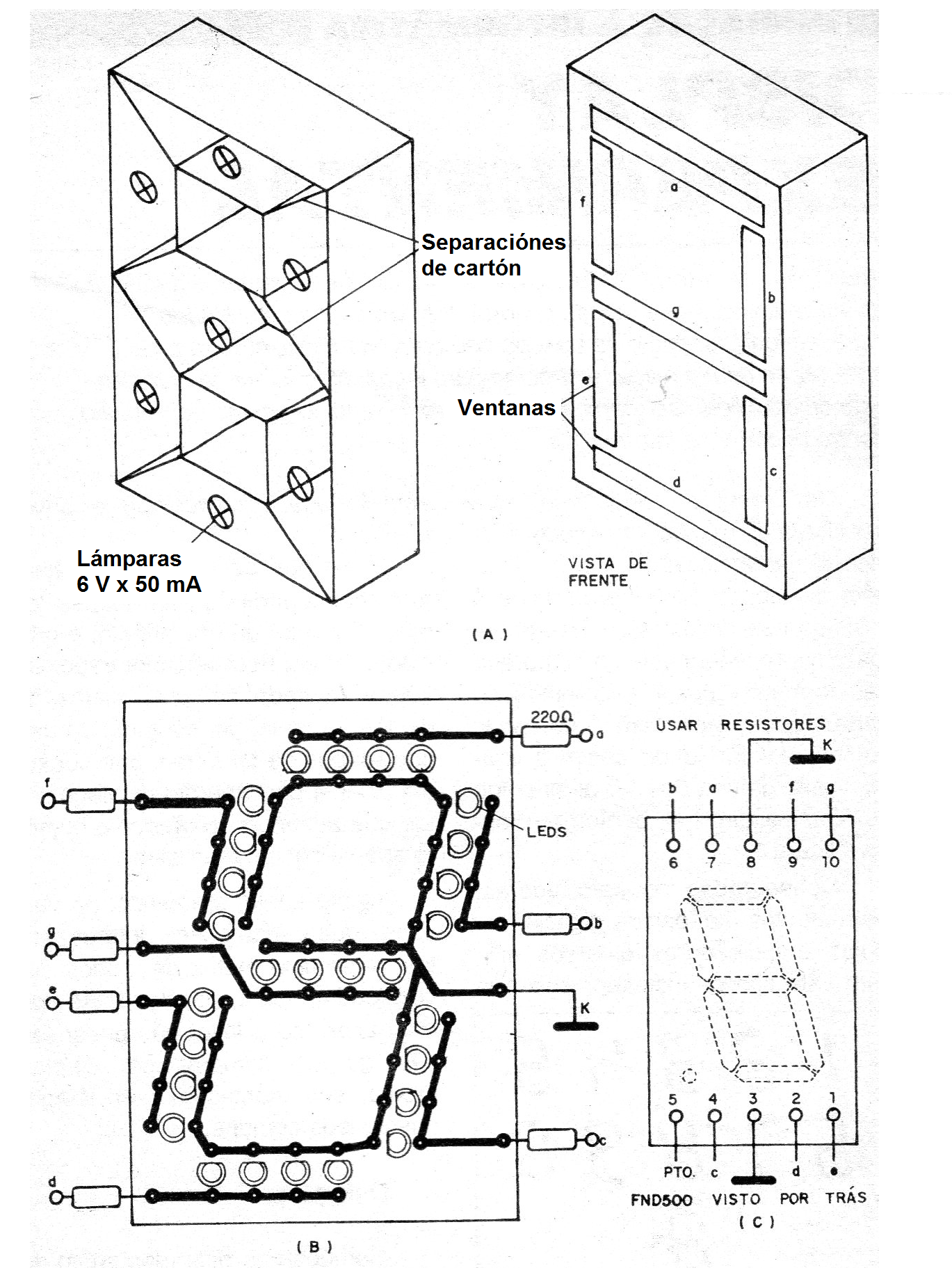

Empezamos por montar el display, que aparece en tres versiones en la figura 2.
En la primera (a), instalamos, en una caja de cartón, 7 lámparas de 6 V x 50 mA, es decir, lámparas de baja energía.
En la parte interna de la caja, mostramos divisiones gruesas de cartón que impiden que la luz de cada lámpara pase a los segmentos cercanos.
Los segmentos son aberturas en la parte frontal de la caja.
El papel de seda blanco o rojo (u otro color) difunde la luz de cada abertura, haciendo la exhibición más agradable.
La potencia de la lámpara puede ser mayor si se utiliza el display en un placar del juego. En este caso, también la batería que alimenta el circuito debe ser potente y los diodos deben ser capaces de soportar una corriente más grande.
Una posibilidad está en el uso de 12 V x 500 mA o 12 V x 200 mA lámparas de automóviles, 1N4002 diodos y un 12 V x 4 una fuente de alimentación para cada exhibición.
En (b), en la figura 2, tenemos otra posibilidad interesante de montaje de la exhibición usando los LEDs comunes. Tenga en cuenta el uso obligatorio de 220 ohms en serie con los LEDs para evitar sobre corrientes.
Este display tiene la configuración que llamamos el "cátodo común", ya que todos los LEDs están conectados entre sí al negativo de la alimentación.
Finalmente en (c), de la misma figura 2, tenemos una muestra comercial de cátodo común, de tipo FN500.
Hay muchos tipos equivalentes de la exhibición del cátodo común, que se puede encontrar en comercio y utilizado en este montaje. Lo importante es sólo conocer la disposición de cada segmento.
La Matriz Decodificadora

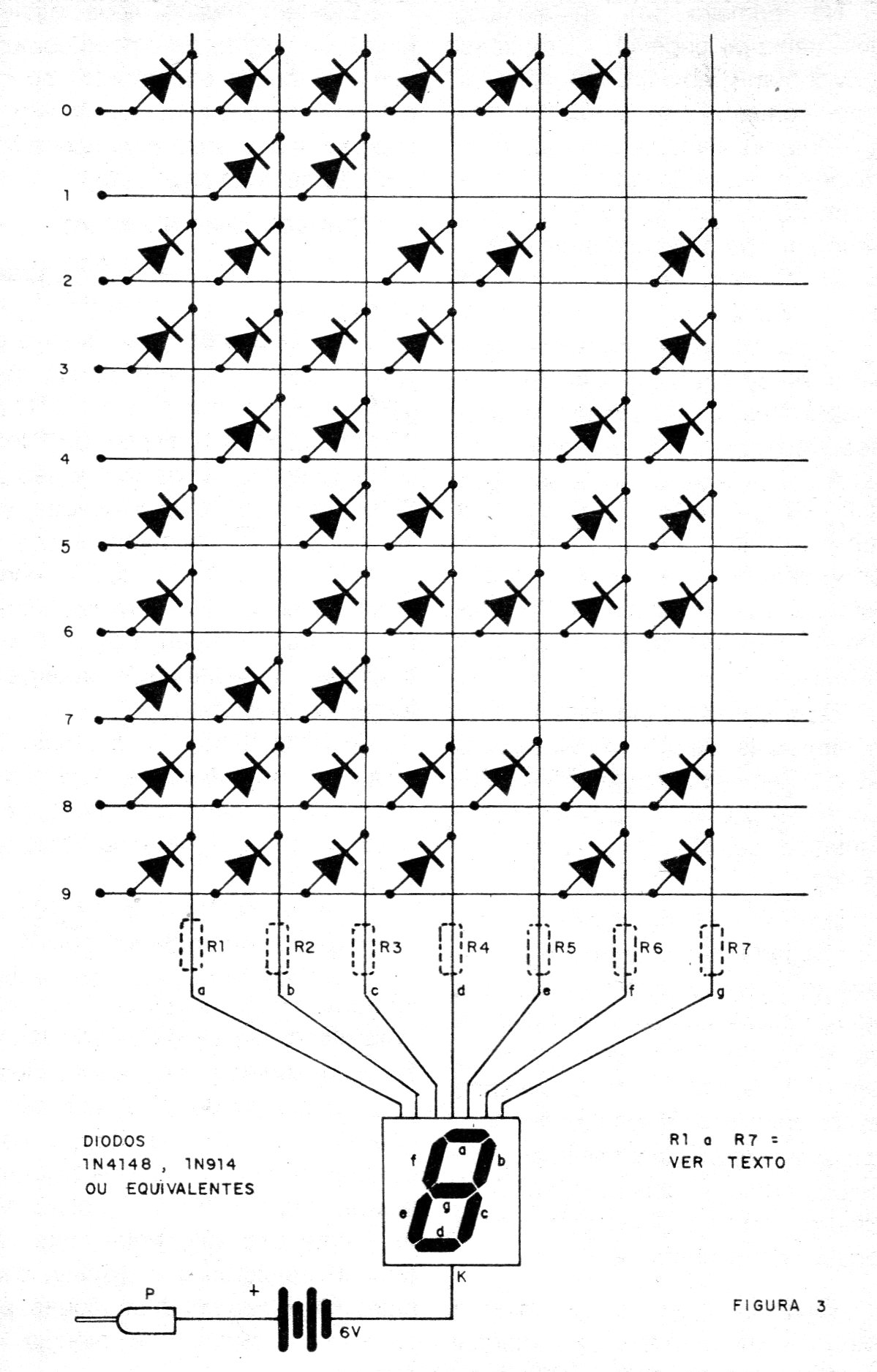

El circuito Matrix se muestra en la figura 3.
El circuito está para las exhibiciones del tipo de cátodo común, y los resistores de R1 a R2 de 470 ohms son obligatorios. Para el display de 3 LEDs por segmento, los resistores son 220 ohms, y para las lámparas, estos componentes no se utilizan.
Cuando juntamos la punta de prueba en el terminal correspondiente a cada uno de los dígitos de 0 a 99, la display se encenderá inmediatamente, formando el dígito.
La fuente de alimentación de 6 V, en circuitos normales, se obtiene a partir de 4 pilas pequeñas o medianas, o, para la mayor economía, de una fuente de alimentación.

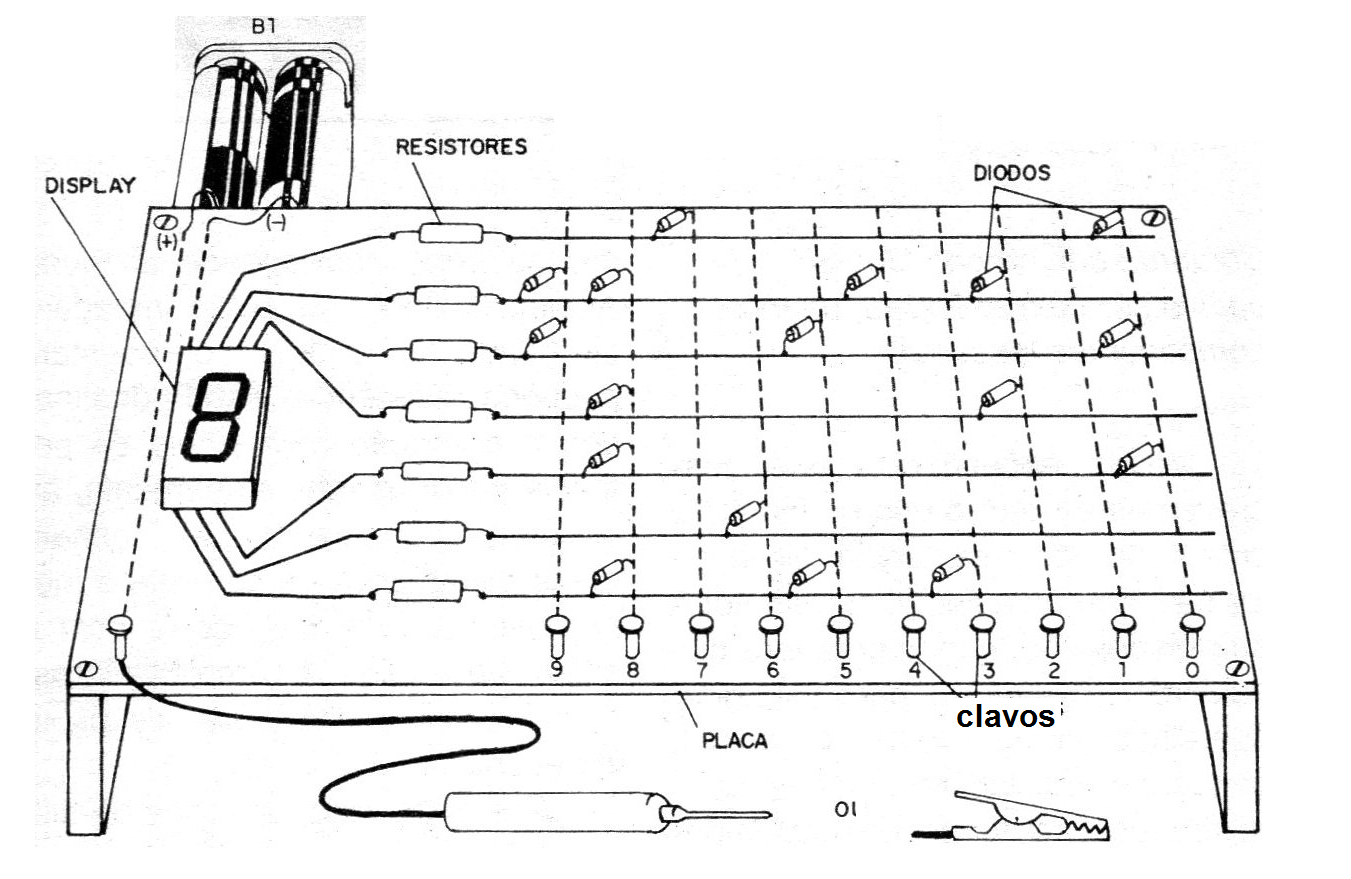

En la figura 4 se muestra una interesante sugerencia de montaje.
Usamos una placa de circuito impreso de "doble fase, es decir, una placa cubierta en ambos lados.
En la parte inferior, hacemos las trillas de los dígitos a partir del 0 a 9, que se unen con alfileres de cabeza, o a los clavos, para entrar en contacto con la punta de prueba o la garra del cocodrilo. En la parte superior, colocamos las pistas de los segmentos, que van a los resistores y el display.
Esta placa se apoya en dos tableros para facilitar el manejo del aparato.
En lugar de los alfileres de cabeza de contacto de la garra, nada impide el uso de las teclas giratorias de 1 polo x 10 posiciones.

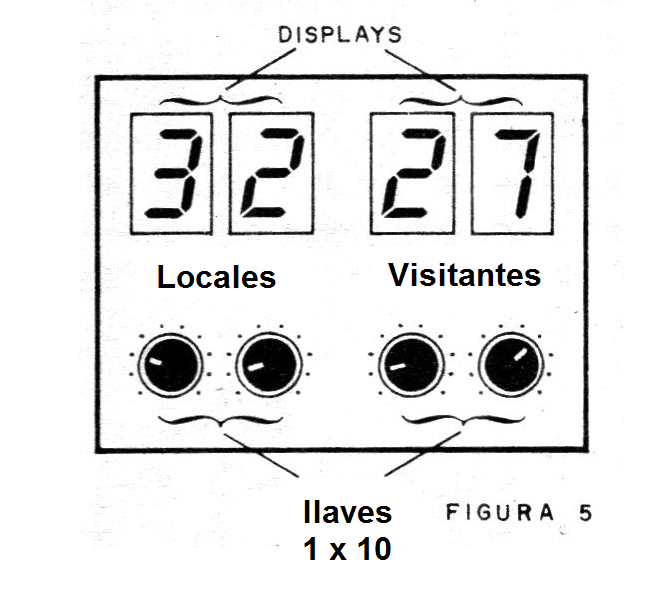

Un interesante montaje, que se muestra en la figura 5, consiste en un marcador de dos dígitos, que puede representar valores entre 00 y 99 (si se utiliza como marcador de partida de baloncesto, por ejemplo), utilizando dos circuitos similares a los descritos, con dos teclas giratorias.
1 display de 7 segmentos - (FND500 o equivalente de cátodo común)
7 resistores de 470 ohms x 1/8 W o 220 ohms x 1/8W - ver el texto
49 diodos de uso general (1N4148 o equivalente)
B1 - 6 V - 4 Pilas
P – Punta de prueba o garra cocodrilo
Diversos: placa de circuito impreso, soporte de pilas o fuente de alimentación, LEDs, lámparas, caja, etcétera.
