Este amplificador de baja potencia, por su simplicidad, es ideal para realizar experimentos en el banquillo. Cuando el lector desarrolla un cierto proyecto que tiene un paso del amplificador audio usted puede dispensarlo perfectamente en las fases iniciales usando el reemplazo que estará permanentemente a su disposición en la mesa de trabajo.
Nota: Aunque simple este proyecto sigue siendo actual por los componentes que utiliza, teniendo fuerte atractivo didáctico.
La potencia de audio es baja, pero la facilidad de montaje y el uso de componentes hasta la chatarra permiten que este amplificador sea de gran utilidad en el Banco de pruebas, sirviendo para la prueba de circuitos y componentes tales como micrófonos, tocadiscos, etcétera.

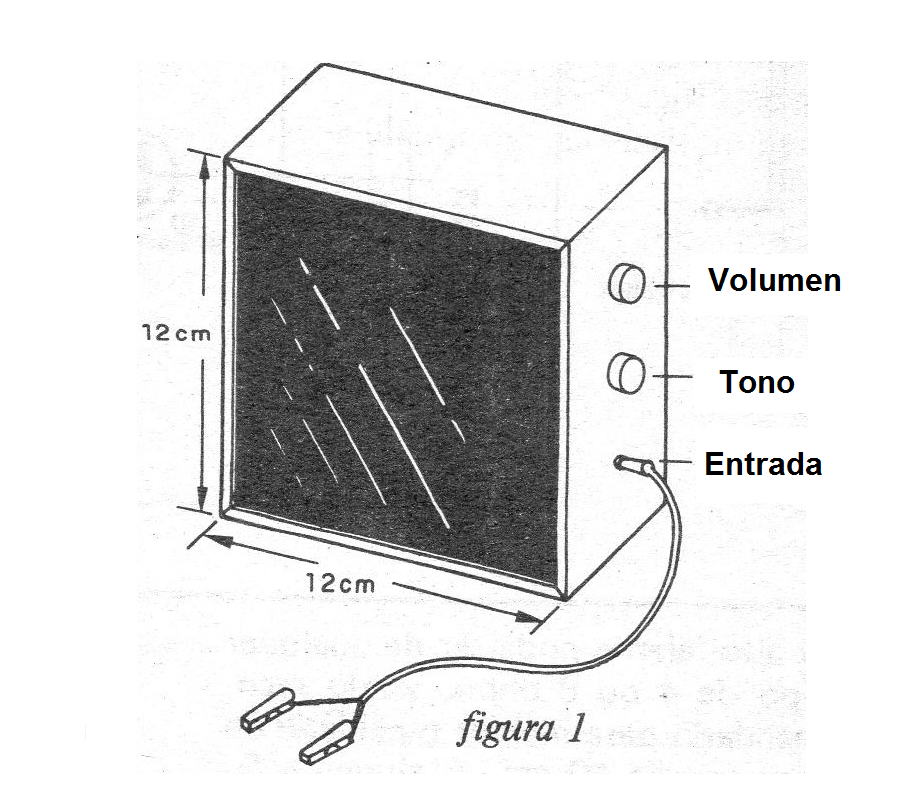

Montando en una cajita como se muestra en la figura 1, este amplificador puede ser alimentado por pilas o fuente y es de gran utilidad.
Sólo se utilizan dos transistores, obteniendo con ello una simplicidad que compensa plenamente su realización.
Cómo Funciona
Con el fin de obtener la máxima simplicidad y una potencia que se pueda aprovechar en el propósito propuesto, sólo se utilizan dos transistores.
El primero funciona como preamplificador que ha acoplado el control de volumen que es P1. En esta función podemos utilizar cualquier transistor de uso general NPN, incluyendo aquellos que están aprovechados de la chatarra.
Este transistor se ata directamente a la salida (acoplamiento de Darlington) para reducir el número de componentes al máximo.
El transistor de salida puede ser cualquier NPN de media o potencia alta. En el proyecto original le damos el BD135, pero se pueden utilizar equivalentes como el BD137, BD139, incluyendo los de diferentes envolturas como el TIP31, 2N3055, AC187, etcétera.
El circuito también tiene un control de tonalidad que está formado por P2. Este control pone en acción un capacitor que desvía los sonidos de altas frecuencias causando así un refuerzo de los graves.
El altavoz puede ser de cualquier tipo 4 u 8 ohms, siendo recomendado para una mejor calidad de sonido un de 10 cm. La alimentación proviene de 4 pilas pequeñas o de una fuente de 6 V con una corriente de al menos 100 mA.
Montaje

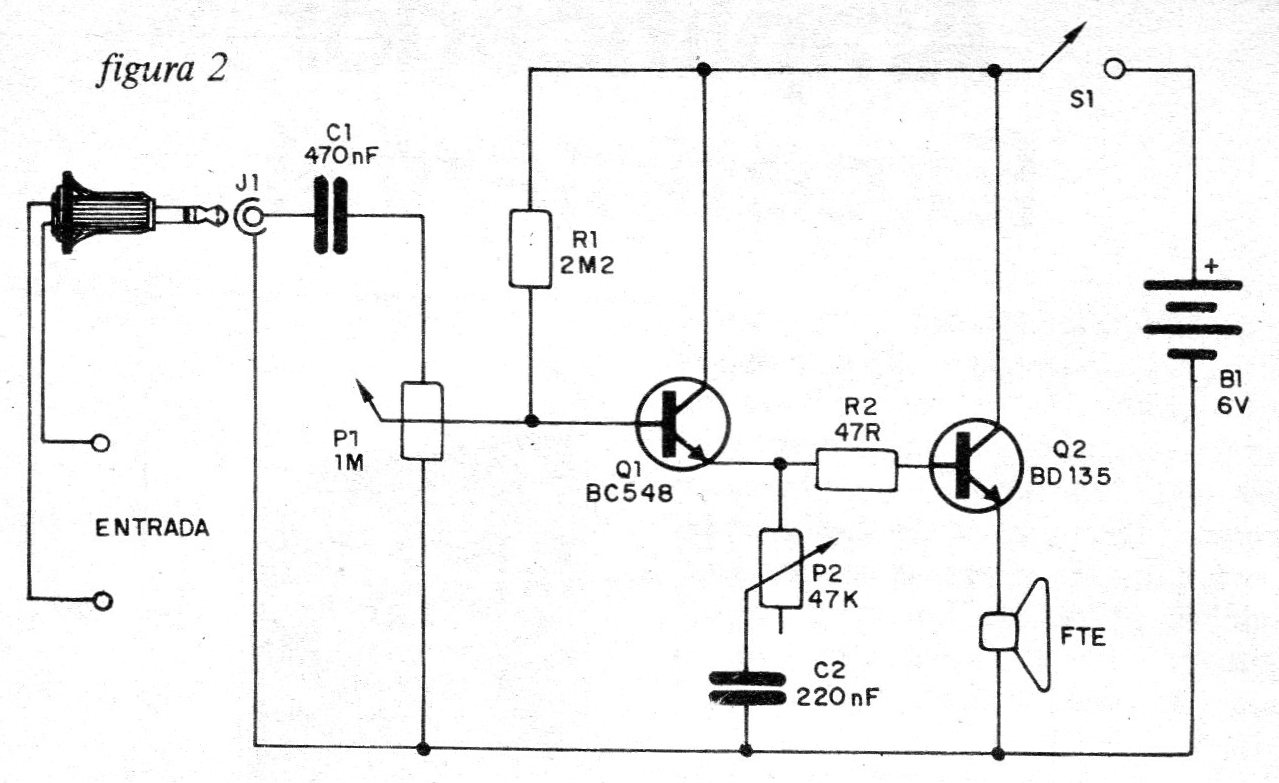

En la figura 2 damos el simple circuito de este amplificador.

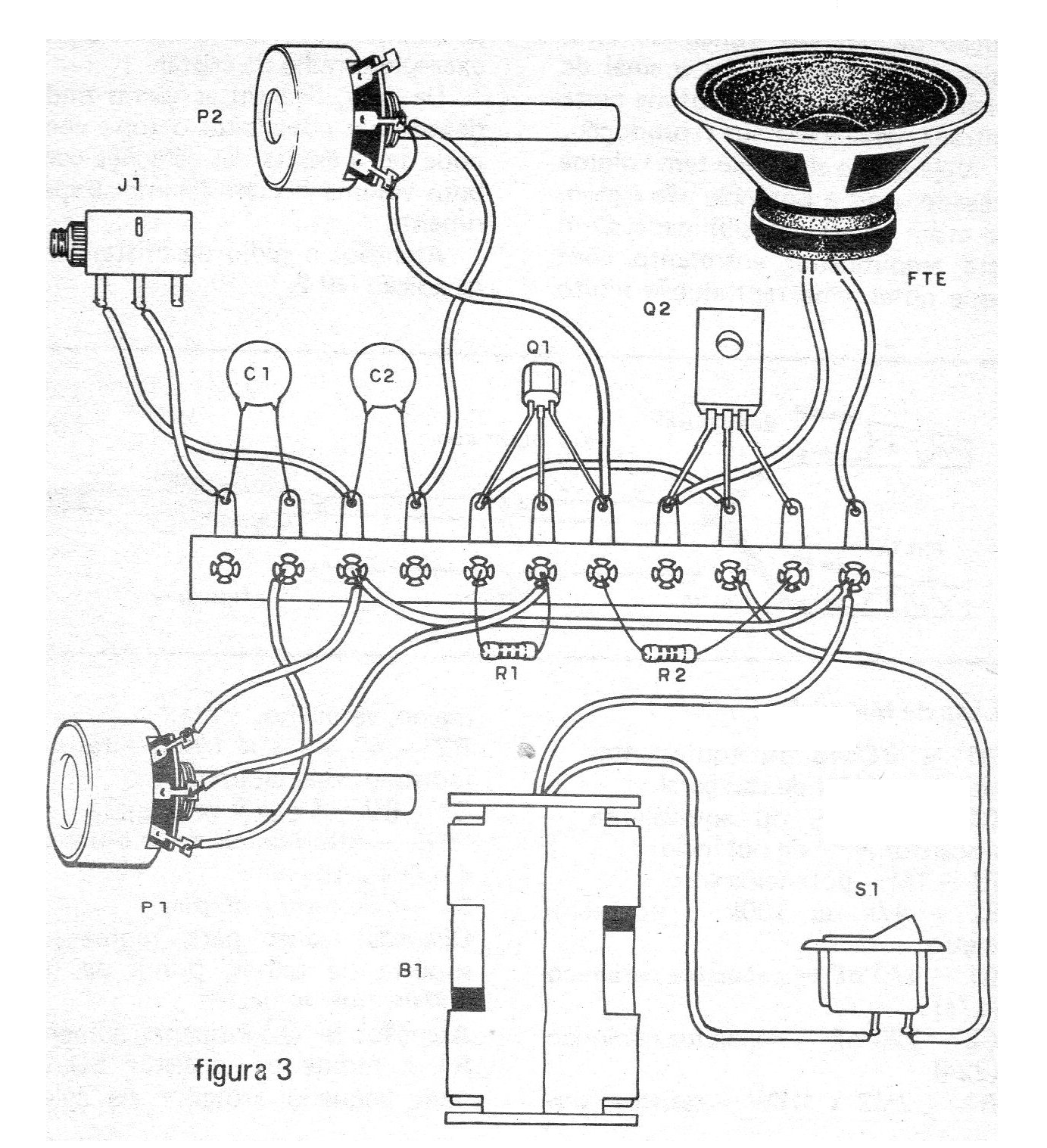

En la figura 3 tenemos el montaje realizado en base a una barra de terminales que se puede cerrar en una caja junto con el altavoz.
Son los siguientes cuidados que deben ser tomados con la realización de este proyecto:
a) Observe las posiciones de los transistores, especialmente si los que va a utilizar no son los originales. Primero identifique los terminales E, B y C de cada uno y asegúrese de que ambos son NPN. Si ambos son PNP, usted todavía puede hacer el montaje, pero debe invertir las pilas.
b) P1 es un potenciómetro de 1M que sirve para el control de volumen. P2 puede ser 47 k o 100 k y sirve para el control de tono. Vea que P1 puede tener el interruptor general S1 conjugado para encender y apagar la alimentación.
c) C1 es 470 nF de poliéster o de cerámica, mientras que C2 es 100 nF o 220 nF de cerámica o poliéster.
e) Los resistores son todos de 1/8 o 1/4 W. R1 pueden tener valores entre 1M5 y 4M7. De hecho, como las transistores usadas pueden cambiar este componente con el fin de obtener mayor ganancia, menos distorsión y menos corriente consumida de la fuente de alimentación.

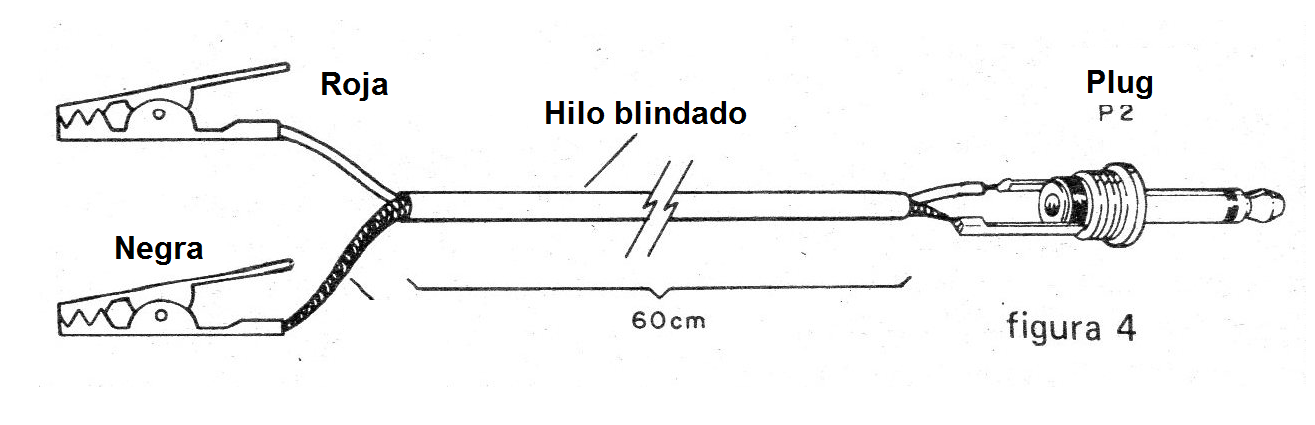

Para la entrada de la señal, nuestra sugerencia es utilizar una garra y un conector del tipo para el auricular (P2) con un pedazo de cable blindado. Al final de este cable se colocarán dos garras de cocodrilo para facilitar la conexión al circuito que se está comprobando, como se muestra en la figura 4.
La fuente de alimentación debe tener la polaridad seguida, siendo la misma dada por los colores de los alambres del soporte en el caso de las pilas. Terminando el montaje, sólo haz la prueba.
Prueba y uso
Para probarlo es muy sencillo: Coloque las pilas en el soporte y encienda el S1 abriendo el volumen P1. Sosteniendo entre los dedos la garra que está conectada al cable de entrada central debe ser la reproducción de un ligero ronquido en el altavoz.
Si aplica la señal del oscilador, radio o micrófono en esta entrada, debe haber reproducción.
Vea que la señal no tiene un volumen alto, porque la potencia no es grande, así como la sensibilidad. Con este amplificador sin embargo se puede obtener una reproducción mucho mejor para varios circuitos que ya hemos publicado tomando como ejemplo la radio de cristal.
De hecho, la conexión de las garras donde debe enchufarse en el auricular puede tener las estaciones de escucha con buen volumen en el altavoz. Trate.
Q1 - 80548 o equivalentes - transistor NPN de uso general
Q2 - BD135 o el equivalente - transistor NPN energía
P1 – 1M - potenciómetro
P2 – 47 k o 100 k - Potenciómetro
C1 - 470 nF - capacitor de Cerámica (474)
C2 - 220 nF - capacitor de cerámica (224)
R1 - 2M2 x 1/8 W - Resistor (rojo, rojo, verde)
R2 - 47 ohms x 1/8 W – Resistor (amarillo, violeta, negro)
B1 - 6 V - 4 Pilas pequeñas
FTE - altavoz de 8 Ohm o 4 ohms x 10 cm
S1 - Interruptor simples
Diversos: caja de montaje, soporte de pilas, puente de los terminales, alambres, soldadura, etcétera.
ADVERTENCIA: Si el Q2 caliente, aumente R1 y monte el transistor BD135 en un pequeño radiador de calor.
