Es muy fácil de montar un sistema de luz rítmica, que parpadea siguiendo la música de su equipo de sonido, su grabadora e incluso su radio portátil. Vea en este artículo cómo hacer esto montaje, gastando poco y usando los materiales electrónicos comunes.
Nota: Este proyecto está disponible en nuestro sitio web en varias versiones, habiéndose publicado varias veces con pequeñas variaciones. Sigue siendo perfectamente actual por los componentes que utiliza.
Un sistema rítmico de la luz se conecta generalmente con la salida (los alambres del altavoz) de cualquier sistema de sonido, haciendo una o más lámparas (generalmente coloreadas) centelleo al ritmo de la música.
Lo que proponemos en este artículo es el montaje de un sistema muy simple y tan sensible que puede funcionar incluso con su radio portátil o grabadora de casete, y que todavía dispara lámparas de colores comunes.
Cuando se coloca en su habitación, las lámparas de color permiten un efecto diferente de la luz, y cuando se utiliza en la animación de fiestas o bailes, sin duda será muy exitoso.
El sistema funciona con tensiones de 110 V o 220 V, no requiere ninguna adaptación del equipo de sonido, y puede alimentar lámparas hasta un total de 200 watts, en la red de 110 V, o 400 watts, en la red de 220 V. recordamos que 200 Watts en la red de 110 V significa 5 lámparas coloridas de 40 watts y doble en la red de 220 V.
Nota: El circuito sólo funciona con lámparas incandescentes. No utilice otro tipo de lámpara.
El sistema básico es para un canal de su estéreo y dos circuitos pueden ser utilizados para operar en un sistema estéreo.
Como Funciona
La base del circuito es un diodo controlado por silicio o SCR, que no es más que una "llave electrónica", que puede encenderse (soltando la corriente) cuando se aplica una señal a su elemento de puerta (gate o G).
La señal que aplicamos a la compuerta se obtiene de la propia unidad de sonido mediante el transformador T1 y el potenciómetro P1. El propósito de T1 es aislar el equipo de sonido del sistema de luz rítmica para asegurar la plena seguridad operativa para ambos.
El propósito de P1 es dosificar la señal que proviene del equipo de sonido y que debe activar el SCR.
Luego ajustamos P1 para que la señal que viene del equipo de sonido, y por lo tanto corresponde a las variaciones de la intensidad de la música que se está realizando, se encuentra en un punto intermedio entre el que dispara el SCR y el que no tiene ningún efecto.

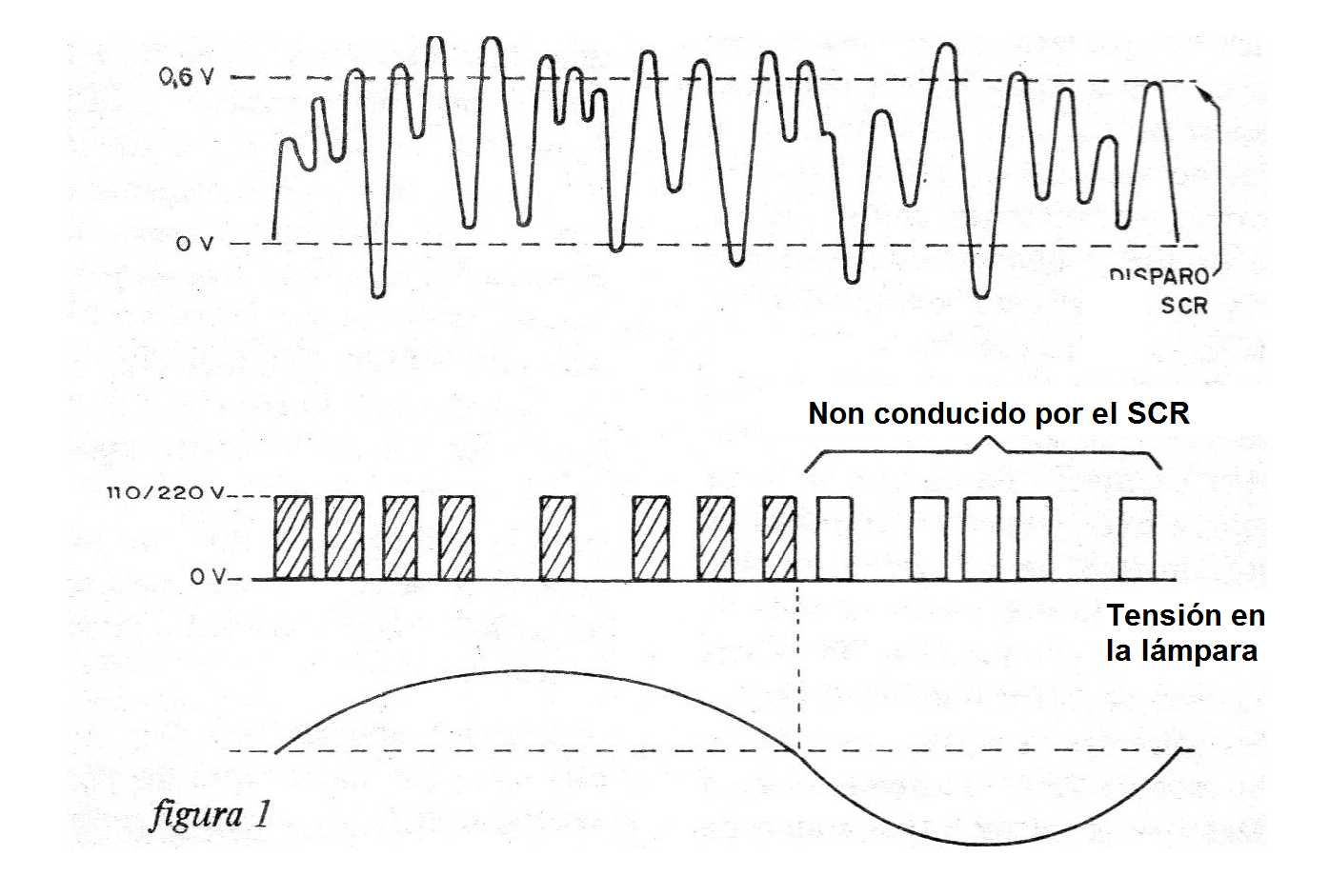

Así, como se muestra en la figura 1, en los picos de sonido, es, cuando la música se hace más fuerte, el SCR "se enciende" haciendo que la lámpara se ilumine.
Como la música tiene una señal que varía constantemente en intensidad, el SCR se enciende y apaga rápidamente acompañándola, y con esto también causando que la lámpara parpadee al mismo ritmo.
Vea, entonces, que para cada tipo de música o volumen de equipo de sonido, necesitamos un ajuste de P1.

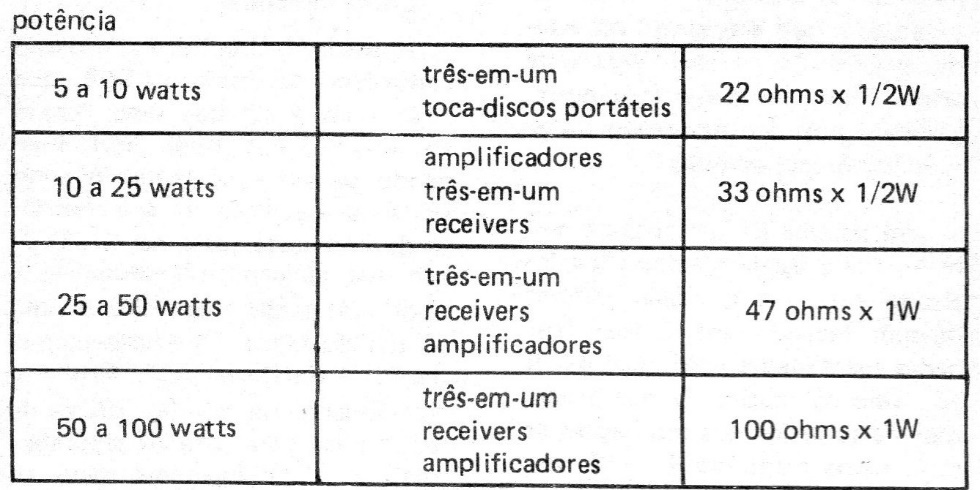

El resistor R1 sirve para evitar que la señal sobrante del amplificador o del equipo de sonido vaya al circuito si es muy potente. Esta resistencia se elige según la potencia de su sonido, según la tabla que damos a continuación:
Los valores corresponden a cada canal 7
Montaje

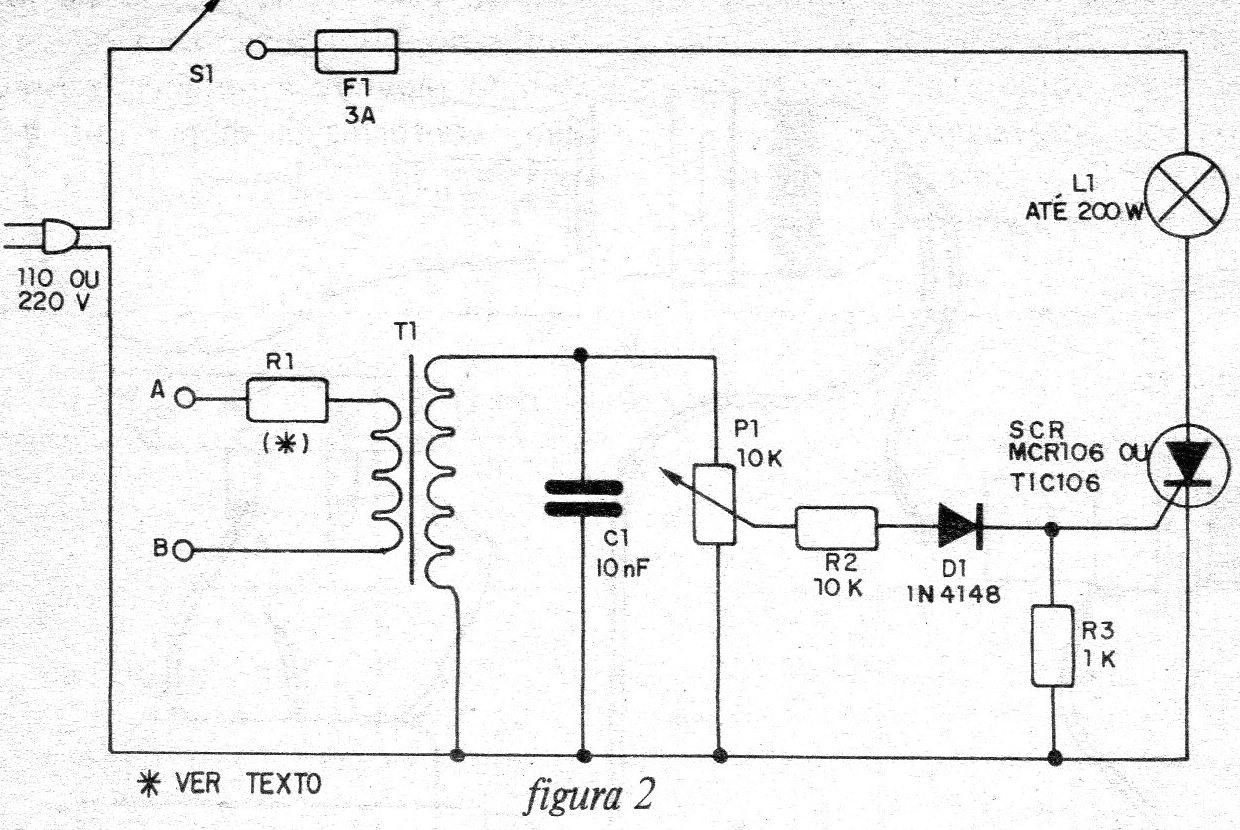

En la figura 2 tenemos el diagrama completo del sistema de luz rítmica, dando como ejemplo 1 canal y una sola lámpara (L1).
Más, adelante enseñaremos cómo conectar varias lámparas al mismo sistema.

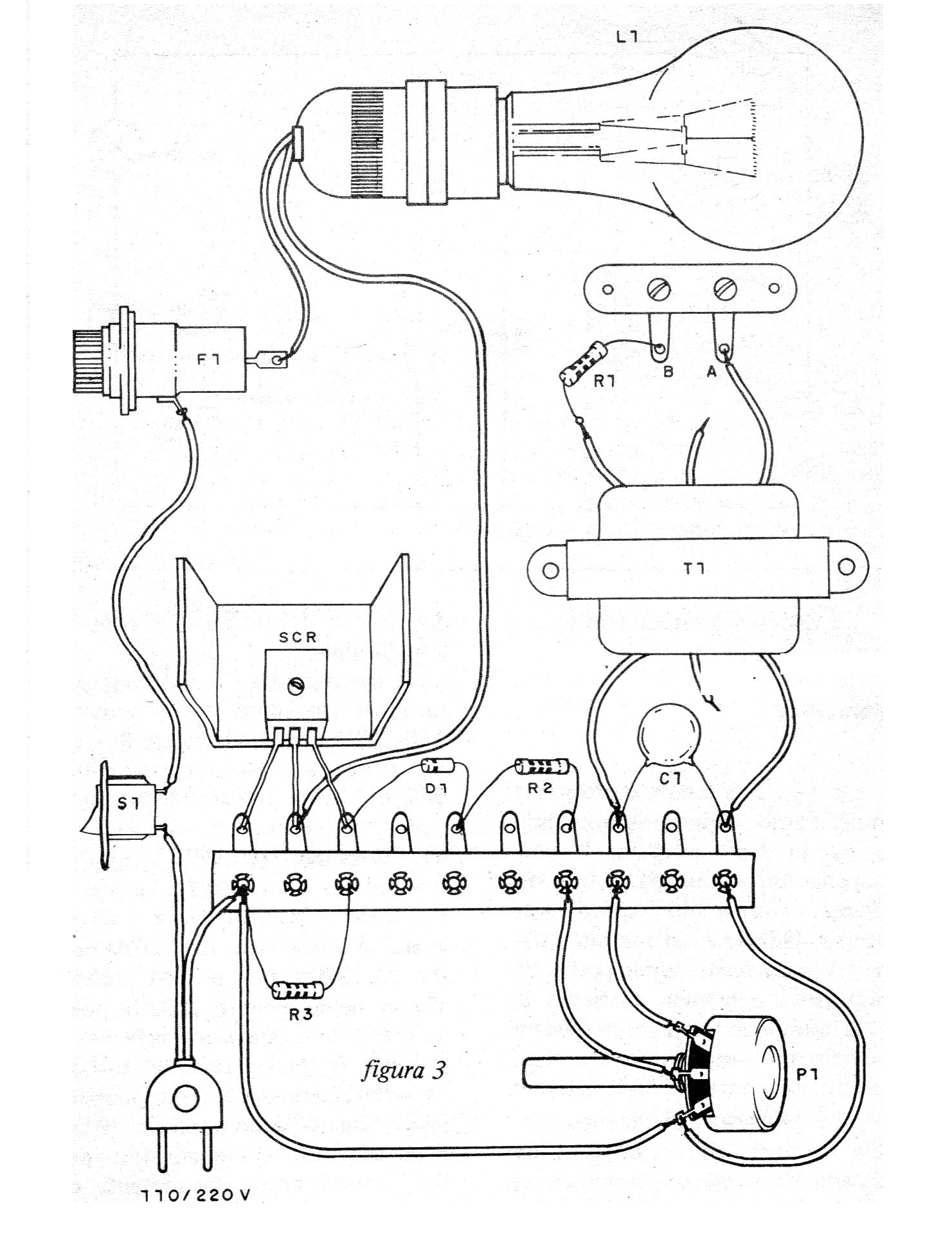

El montaje en un puente de terminales se muestra en la figura 3.

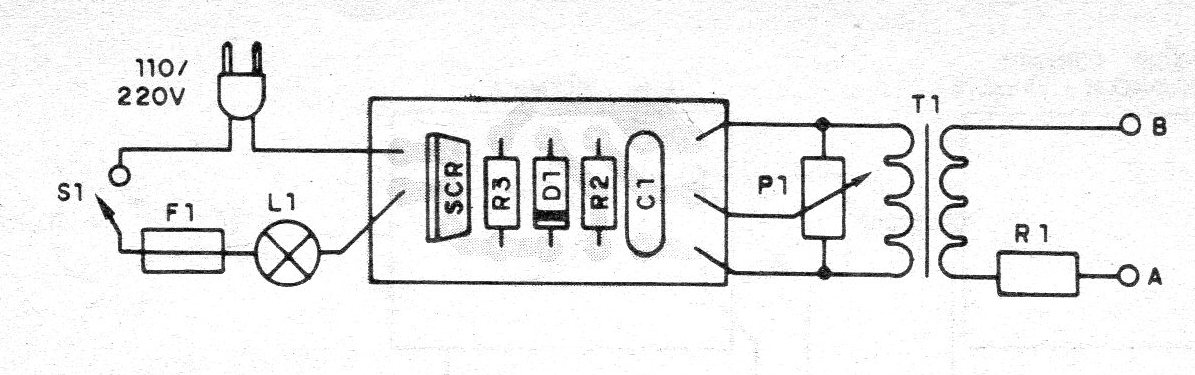

Los lectores expertos que tienen la capacidad de montar en una placa de circuitos impresos pueden tomar como base el diseño de la figura 4.
Para el montaje, se debe tener el máximo cuidado con las posiciones de los componentes polarizados (diodo y SCR y con el transformador).
El transformador utilizado puede ser cualquiera con primario a 110/220 V y secundario 6 + 6, 9 + 9 o 12 + 12 V y corriente hasta 500 mA.
Este transformador funciona "por el contrario" con los alambres de alta tensión (rojo y negro), que serían para 220 V, conectados a P1. Tenga en cuenta que tanto el aparato está alimentado por 110 V y por 220 V que los alambres utilizados son de color rojo y negro (220 V), porque en realidad lo que pasa en este componente es sólo la señal de audio.
Si el lector obtiene un potenciómetro de 10 k con una tecla (P1), puede utilizar esta tecla en lugar de S1 conectando el aparato a este componente.
Prueba y uso

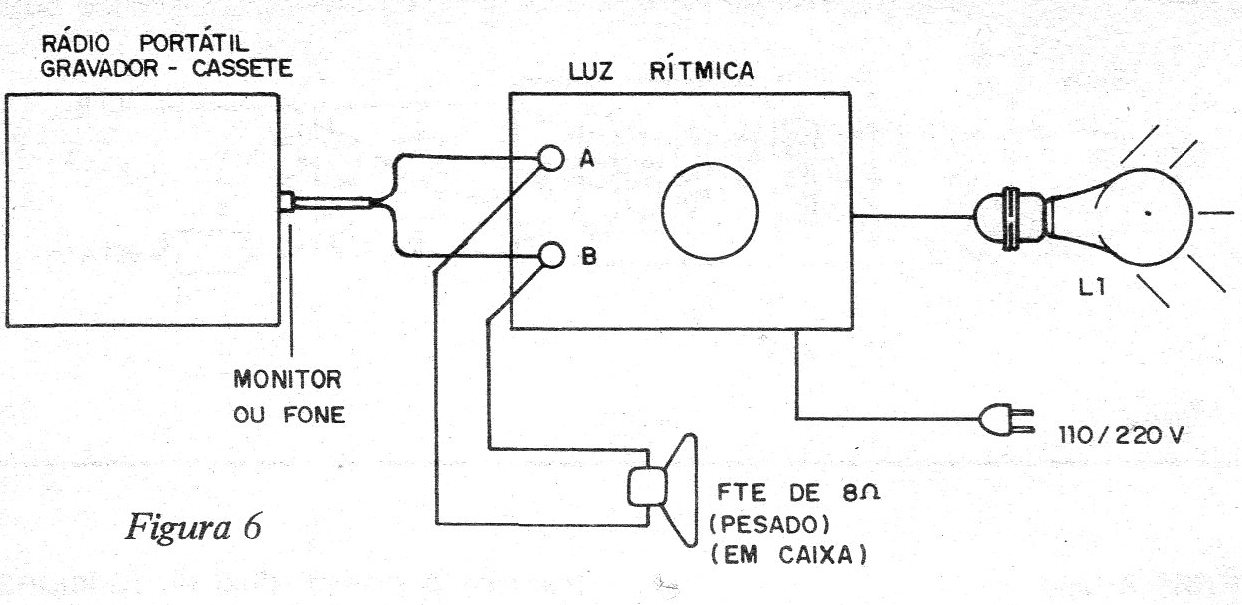

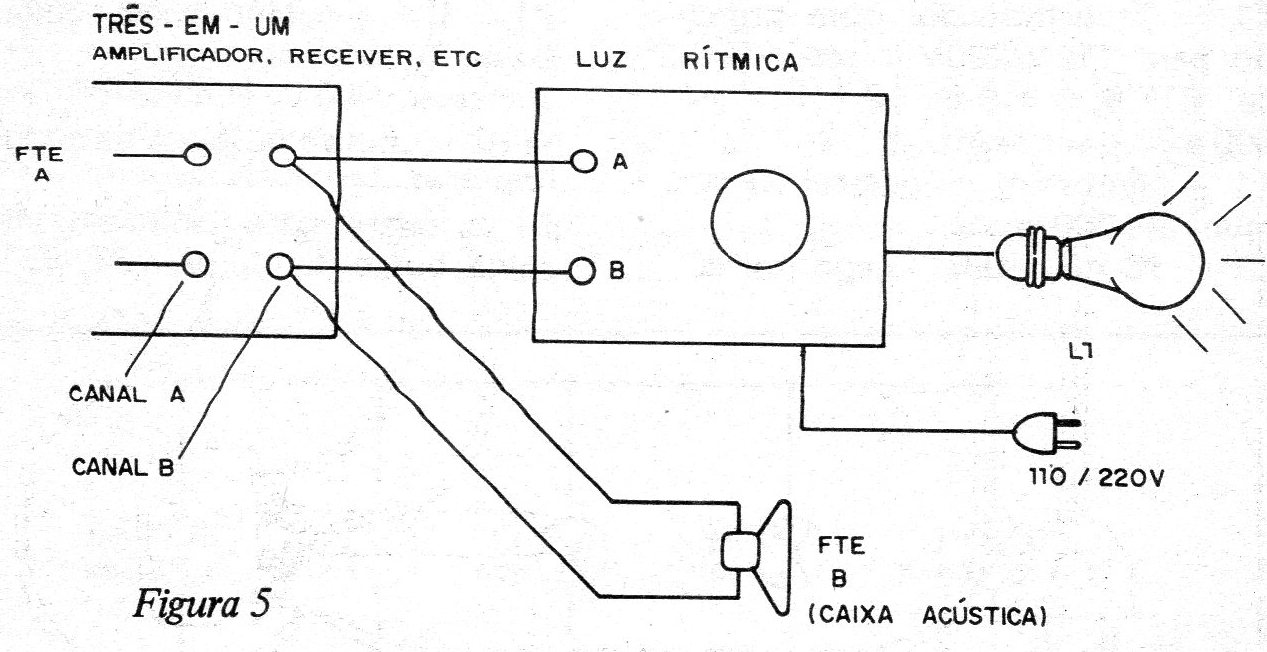

En las figuras 5 y 6 damos la forma de conectar el sistema en varios sistemas de sonido.
Tenga en cuenta que siempre conectamos los alambres de entrada (A y B) a los alambres que van al altavoz del equipo de sonido.
Conectamos el equipo de sonido a medio volumen y accionamos S1 del sistema de luz rítmica. A continuación, vamos a girar gradualmente P1 hasta encontrar el punto de operación ideal en el que el parpadeo de la lámpara acompaña a la música.
Recuerde que para hasta 40 watts de lámparas de luz, el SCR no necesita radiador de calor. Para más de 40 watts, este radiador, que consiste en un hierro de metal SCR - atornillado, debe ser utilizado.
En la figura 7 le damos la manera de conectar de 5 lámparas de 40 Watts.
SCR - MCR106 o TIC106 para 200 V, si su red es 110 V y para 400 V, si su red es 220 V.
D1 - 1N4148 o 1N4002 - diodo de silicio
F1 - Fusible de 3 a 5 ampères
T1 - Transformador con primario para 110 V/220 V y secundario 6 + 6, 9 + 9 o 12 + 12 V hasta 500 mA - Véase texto.
L1 - lámparas incandescentes comunes hasta 200 watts.
IC1 - 10 nF (103) - capacitor de cerámica o poliéster.
R1 - Véase texto (depende de la potencia de su equipo de sonido).
R2 – 10 k x 1/8 W - Resistor (marrón, negro, anaranjado).
R3 – 1 k x 1/8 W - Resistor (marrón, negro, rojo).
S1 - Interruptor simples.
P1 – 10 k - potenciómetro común lin o log, con o sin llave.
Diversos: cable alimentación, puente de terminales o placa de circuito impreso, terminales de antena (A y B), zócalo para lámpara, alambre, soldadura, botón (knob) para P1, etcétera.
