He aquí un sencillo circuito que sirve para aumentar la sensibilidad de los auriculares de alta impedancia (cerámicos o magnéticos con más de 2 000 ohms).
Nota de la edición actual: este es un proyecto muy simple que se puede encontrar en varios artículos de la página web del autor. Los componentes utilizados siguen siendo comunes.
Las radios experimentales, los intercomunicadores y otros aparatos que utilicen estos auriculares pueden ser más productivos con el uso de este amplificador.
Este amplificador es extremadamente simple, ya que utiliza sólo 1 transistor y puede ser alimentado con tensiones de 3 V a 9 V de pilas o batería.
Lo ideal es utilizar 4 pilas pequeñas obteniendo así 6 V. como el consumo es bajo, estas células durarán mucho tiempo.
Podemos enlazar fuentes de señales débiles como radios experimentales de cristal, detectores de radio super regenerativos, interfonos, etc.
La entrada es hecha por los puntos E y T y la señal se obtiene en la salida donde el auricular está conectado.
La amplificación de la señal será entre 20 y 200 veces, según los valores de R2 y R3 que se pueden modificar.
R2 puede tener valores entre 47 k y 470 k, y el lector debe elegir el más grande que da amplificaciones sin distorsión. R3 puede tener valores entre 4,7 k y 100 k también se obtienen experimentalmente. Los capacitores electrolíticos son para 6 V o más (dependiendo de la tensión) y el conector de salida debe ser el tipo que encaja en el audífono.

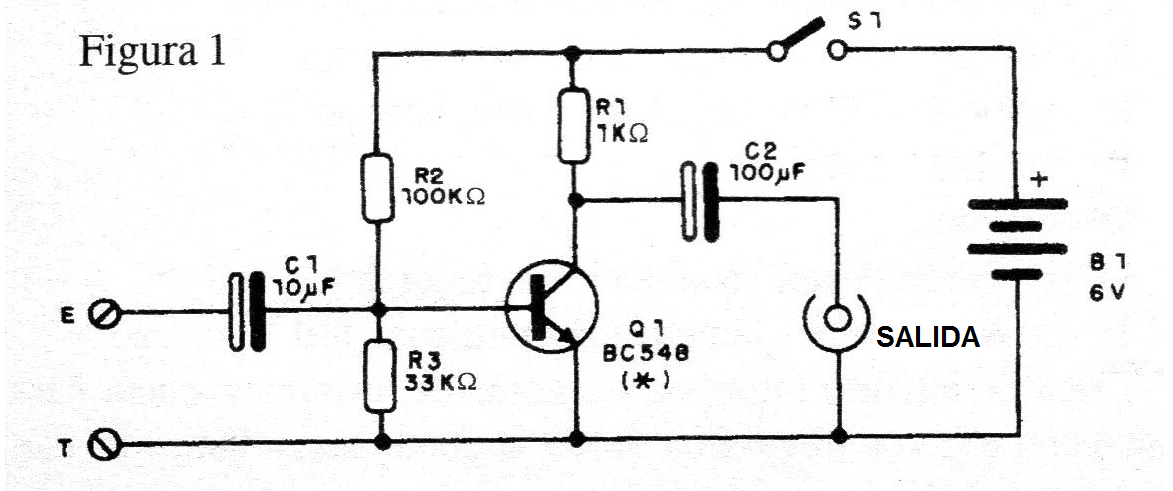

En la figura 1 tenemos el diagrama completo del amplificador.

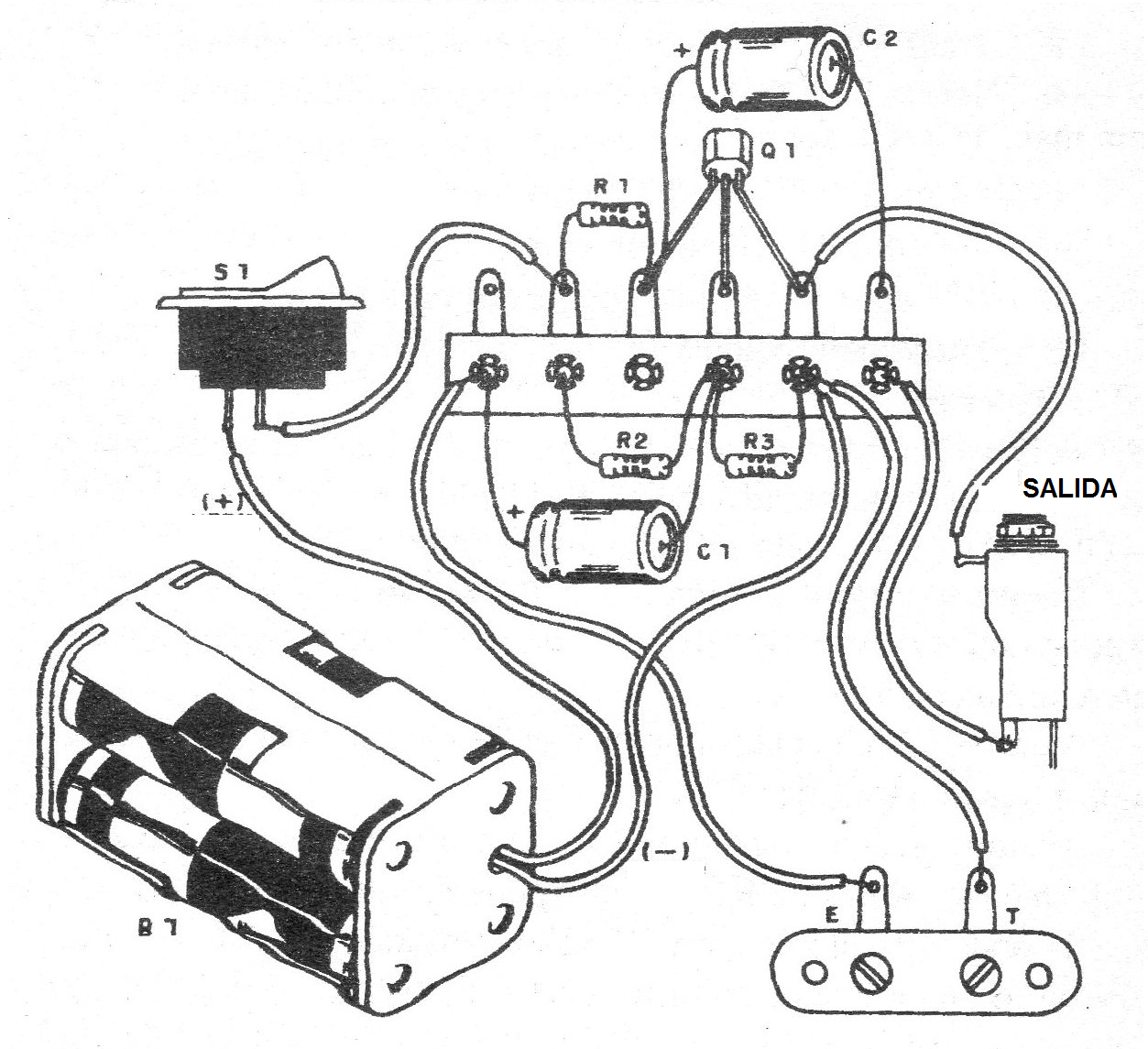

En la figura 2 tenemos la montura en un puente terminal. Recuerde que este circuito no funcionará con altavoces o auriculares de baja impedancia conectados en su salida.
Montado en una caja de plástico, la entrada E y T se pueden hacer por un puente de dos terminales con tornillos o incluso dos cables con garras cocodrilo.
La salida es una toma de acuerdo con el auricular que utiliza habitualmente.
No hay control de ganancia ni volumen; Pero se puede adaptar un potenciómetro de 10 k a 47 k en la entrada.
LISTA DE MATERIAL
Q1 - BC548 o equivalente - transistor NPN de uso general
R1 - 1 k x 1/8 W - Resistor - marrón, negro, rojo
R2 - 100 k x 1/8 W - Resistor - marrón, negro, amarillo
R3 - 33 k X 1/8 W - Resistor - anaranjado, anaranjado, anaranjado
C1 - 10 uF/6 V - capacitor electrolítico
C2 - 100 UF/6 V - capacitor electrolítico
B1 - 6 V o 9 V - 4 pilas pequeñas o batería
S1 - Interruptor simple
Varios:
Puente terminal, caja de montaje, gato de la salida, soporte de batería o conectador de batería, alambre, soldadura, etc.
