Construya su propio auricular para las experiencias usando componentes de la chatarra. Muchas de las experiencias que describimos requieren el uso de auriculares de alta impedancia. Si el lector no tiene este tipo de transductor a su disposición, sin duda tendrá dificultades en la configuración de aparatos tales como radios de cristal, pequeños osciladores, radios que hacen uso de auriculares de alta impedancia, etcétera.



Nota: Este es un proyecto de chatarra muy simple que aún está actualizado por la facilidad con la que se pueden obtener los componentes utilizados.



Lo que llevamos al lector es la construcción de un audífono de alta impedancia, desde un pequeño altavoz de baja impedancia. Los resultados serán lo suficientemente buenos como para evitar que nuestras experiencias puedan ser realizadas con éxito.



Aún más si el lector utiliza el Amplifone (MIN198S) (*) un amplificador de auriculares que ya estamos preparando, los resultados obtenidos serán aún mejores.



(*) De hecho, cualquier amplificador pequeño del auricular descrito en el sitio web del autor puede ser utilizado.





Como Funciona



Los auriculares de Walkman y radios transistorizados son en su mayoría de baja impedancia, mientras que los auriculares más sensibles, utilizados en los receptores experimentales y otros montajes, son de alta impedancia.



La impedancia no es más que la resistencia que el micro teléfono presenta a una señal de corriente alterna, o sea, corresponde al sonido.



Así, los auriculares de baja impedancia (entre 4 y 50 ohms) tienen una pequeña resistencia, siendo destinados a funcionar con señales de mayor potencia utilizadas directamente, o circuitos especiales que tienen mayor intensidad de corriente y menor tensión.



Es lo que pasa con la salida de radios y amplificadores porque los parlantes son de baja impedancia



Por otro lado, los auriculares de alta impedancia (por encima de 1000 ohms) tienen una fuerte resistencia y por lo tanto están destinados a funcionar con señales que tienen baja corriente pero tensiones más altas.



Esta clase de señal es justo lo que conseguimos de los circuitos pocos potentes, como las radios de cristal. Receptores experimentales, etcétera. (Figura 1).



Figura 1 - Uso de auriculares
Figura 1 - Uso de auriculares





Sin embargo, con el uso de un transformador, podemos cambiar la impedancia de un circuito.



Si un transformador tiene una relación de espiral de 1:10, la relación de impedancia será la misma solo que elevada al cuadrado, es decir:

(1)2: (10)2 que resulta en 12100



Utilizando un transformador de salida de circuito a la válvula, podemos hacer que un pequeño altavoz de 4 o 8 ohms pase a presentar una impedancia tan alta como 5.000 o incluso 10.000 ohms, como un audífono sensible.



Preparando un pequeño altavoz, de modo que pueda ser utilizado junto al oído, se convertirá en un auricular sensible para muchas experiencias interesantes.







Montaje



En la figura 2, tenemos el circuito utilizado ultra-simples.



Figura 2 – El circuito
Figura 2 – El circuito





En la figura 3, tenemos el aspecto real del montaje.

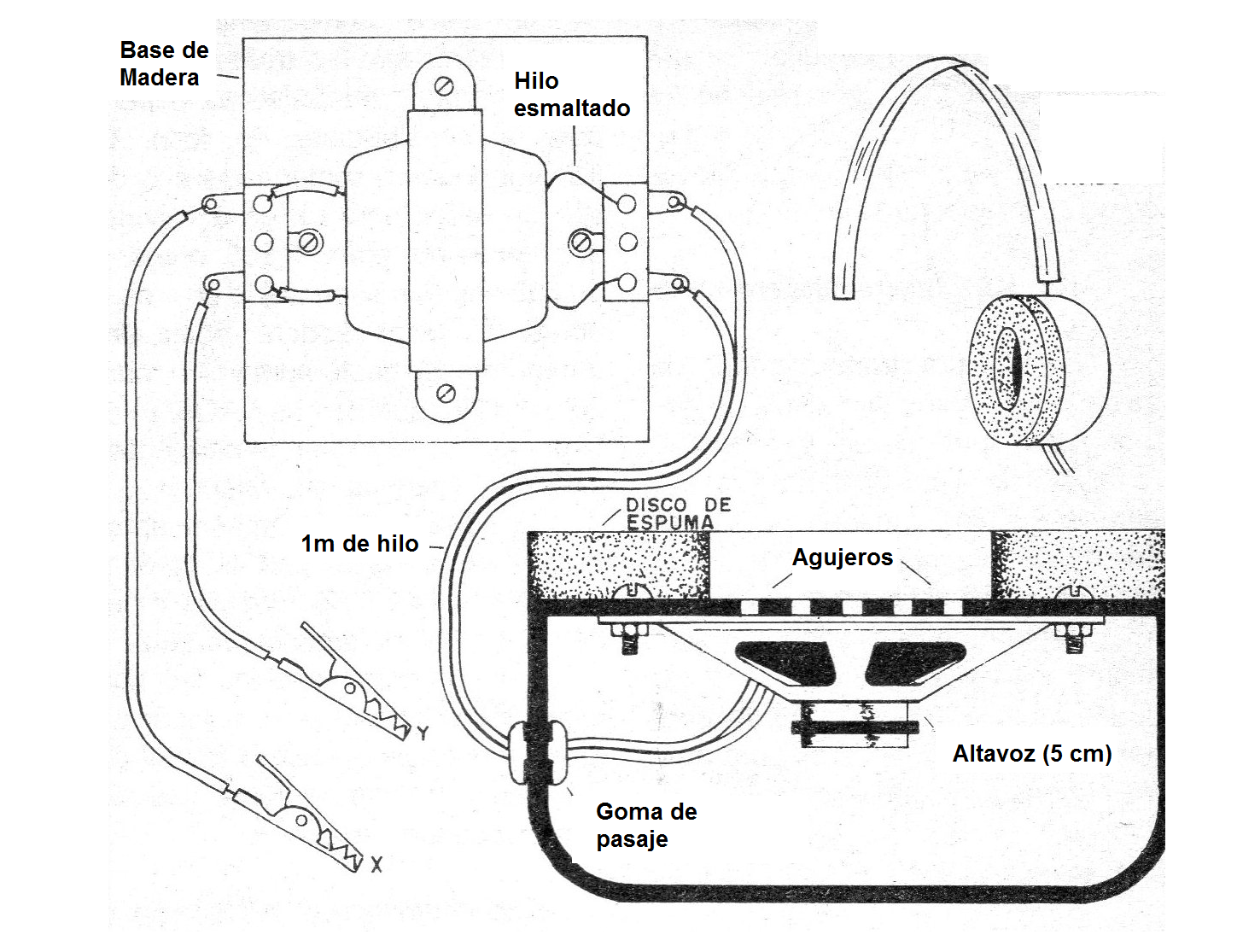

Figura 3 - Aspecto de montaje
Figura 3 - Aspecto de montaje | Clique na imagem para ampliar |





Según el tamaño del transformador usado, será conveniente montar en una caja separada.



El único componente crítico de este montaje es el transformador, ya que sus características dependerán de la sensibilidad del audífono.



El transformador recomendado es el tipo de salida para radios la válvula, con un primario entre 2.500 ohms y 10.000 ohms, y secundario a 4 u 8 ohms.



El lector puede obtener un transformador de este en una vieja radio de válvulas, que utiliza el 6AQS, 6V6, 6L6, siendo fácil de identificar: ¡será conectado con el altavoz!



El altavoz también se aprovecha de una radio portátil de 5 cm de diámetro y 4 u 8 ohms de impedancia (¡3,2 ohms también sirve!).



Montarla en una caja redonda y sujetar una correa para colocarla en la cabeza.



Rellenar la parte delantera del recipiente con espuma para que no se lastime la oreja.







Probando y Usando el Auricular



Para probar su auricular, simplemente necesita una pila.

Frotando los polos de los auriculares, que se convierten en los de la bobina libre del transformador, como se muestra en la figura 4, se escuchará un ruido muy ligero, lo que indica su funcionamiento.

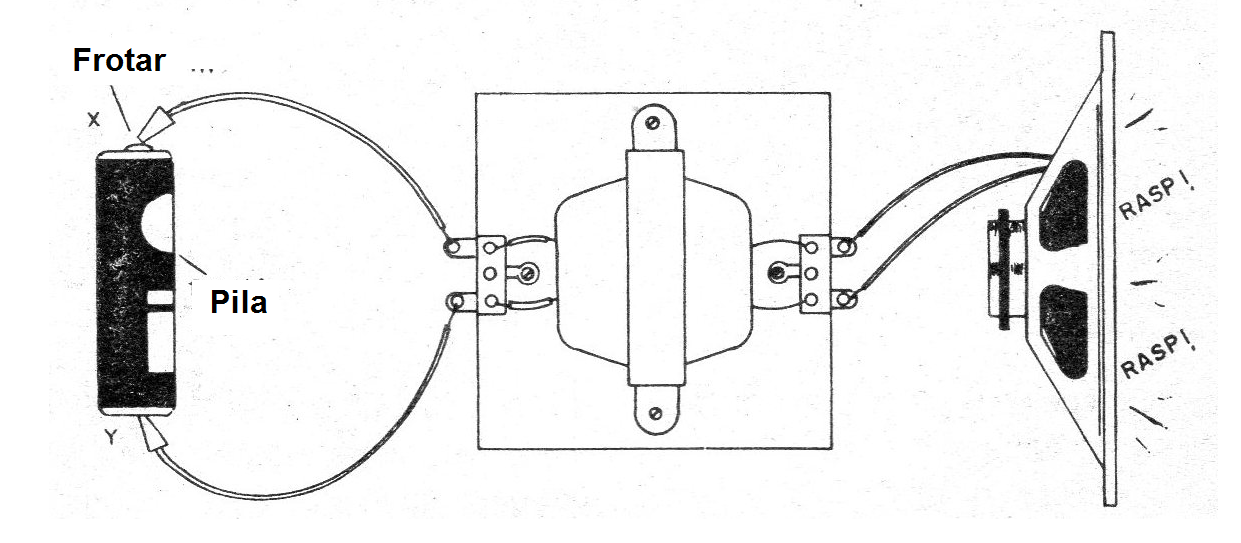

   Figura 4 – Probando con una pila
Figura 4 – Probando con una pila | Clique na imagem para ampliar |





Para usar el auricular, necesitará conectar al circuito que lo requiera, las garras de cocodrilo. Si lo desea, puede reemplazarlos con un conector.

En la figura 5, vemos una experiencia interesante que prueba la sensibilidad de este auricular.

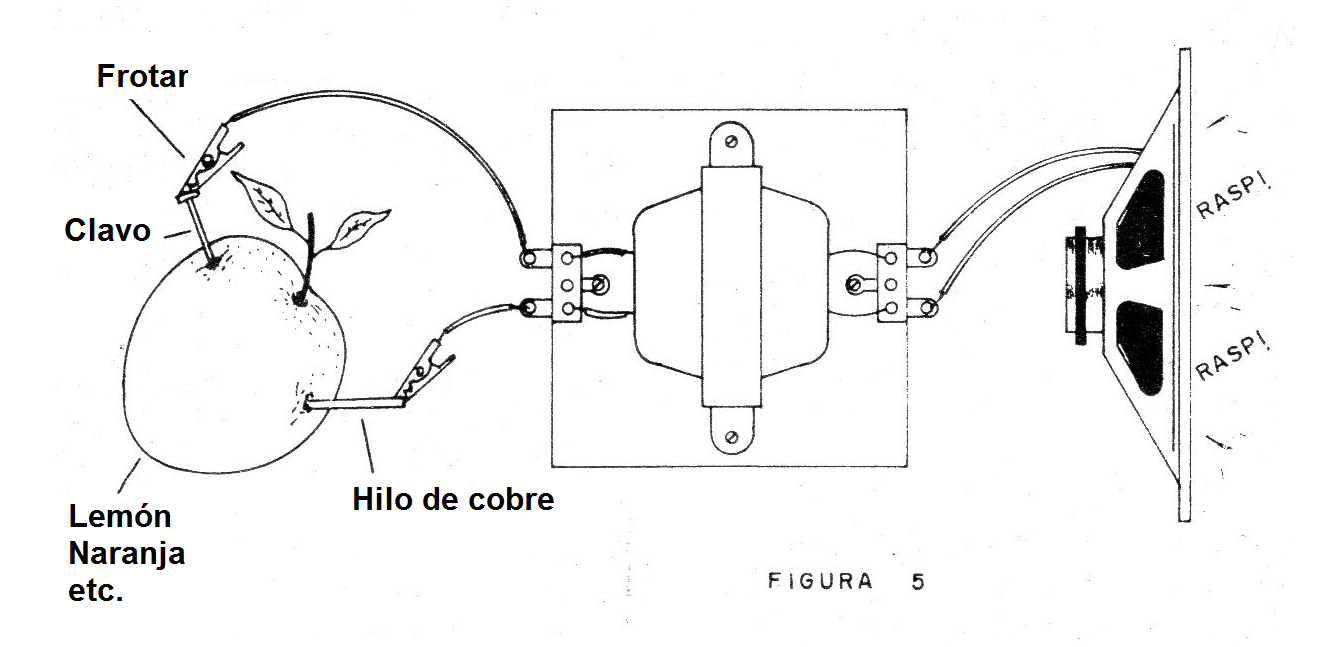

Figura 5 – Prueba de sensibilidad
Figura 5 – Prueba de sensibilidad | Clique na imagem para ampliar |





Colocando un clavo y un pedazo de alambre de cobre pelado, pegado en un limón u otra fruta cítrica (naranja, manzana, etcétera.) usted consigue unas pilas que suministre de 0,4 a 0,9 volts, aproximadamente.



Raspándose los alambres del auricular en esta "pila", oirá la misma señal eléctrica que cuando usó la pila real en la prueba, probando su producción de energía.



Si usted montó la radio de cristal (varios se muestran en el sitio) pero no tuvo éxito, en vista de no utilizar el auricular adecuado, vuelva a intentarlo con este auricular.



En la figura 6, le damos un circuito de radio experimental ultra simples que se puede hacer con este audífono.

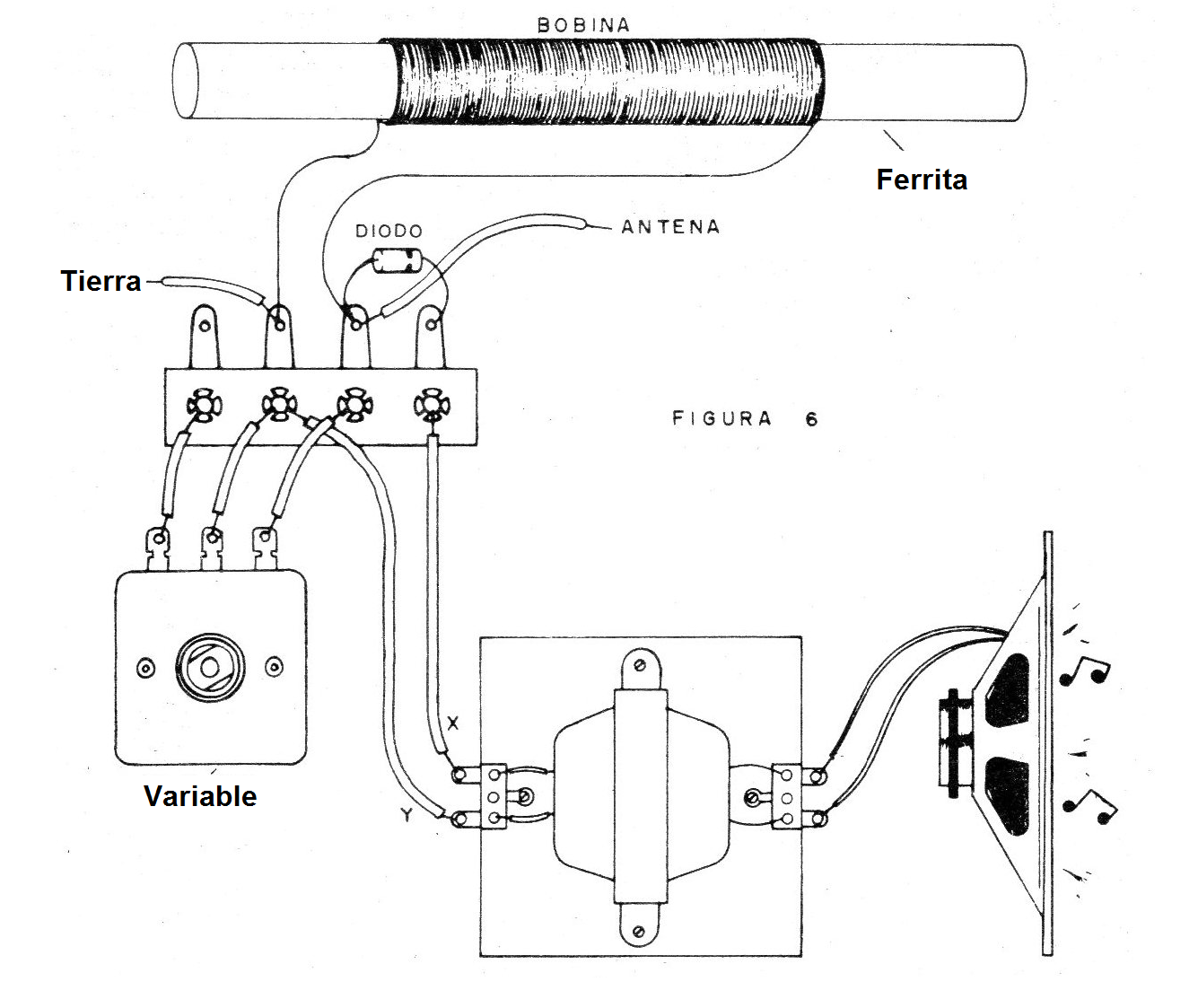

   Figura 6 – Radio experimental con el auricular
Figura 6 – Radio experimental con el auricular | Clique na imagem para ampliar |





La bobina consiste en 100 vueltas del alambre esmaltado 28, o aún el alambre común, en un bastón de ferrita, y el circuito tiene salida de la impedancia baja.



La variable puede ser aprovechada de una radio antigua. El diodo es de cualquier clase de germanio (1N34, 1N60, etcétera.) y la conexión-tierra se debe hacer en el polo neutro de la toma.



La antena debe ser muy larga, con al menos 10 metros de alambre estirado, para obtener mejores resultados.



T1 - Transformador de salida para válvula 6V6, 6AQS o 6L6 con por lo menos 5.000 ohms de impedancia primaria.

FTE - Altavoz de 4 u 8 ohms x 5 cm

Diversos: alambres, soldadura, garras del cocodrilo, caja, espuma, etcétera.
