La escucha clandestina es uno de los recursos más importantes del espionaje electrónico. Cómo instalar un micrófono en una sala para escuchar o grabar conversaciones Si existe la posibilidad de hacerlo utilizando hilos, el medio es más seguro, y eso enseñamos a hacer en este artículo.
Sólo tienes que utilizar un preamplificador de alta ganancia, conectado a un micrófono de electreto, y un amplificador común, que puede ser de su propio aparato de sonido.
El micrófono e instalado en la sala donde se pretende hacer la escucha, en local oculto y conectado al preamplificador por un blindado (también oculto).

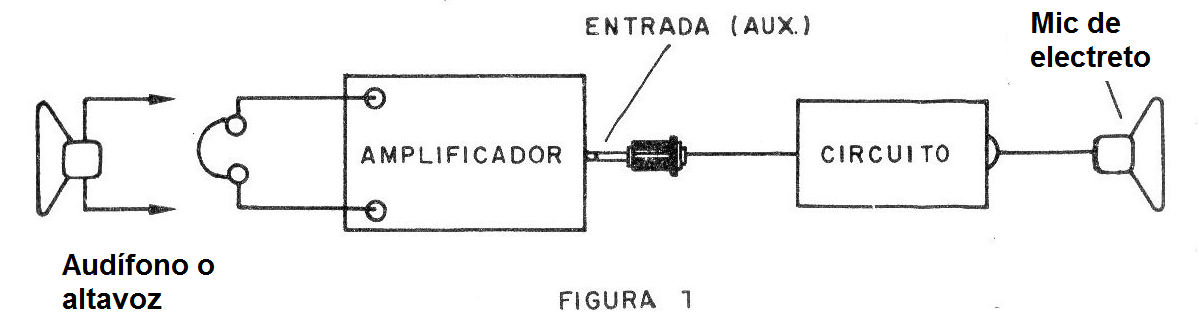

En la figura 1 mostramos cómo se hace todo.
El circuito es alimentado por dos pilas pequeñas, y todos los cables deben ser blindados para no haber captación de zumbidos.
Si en las pruebas hay captación de ronquidos, reduzca las conexiones de C1 y C2 y verifique el blindaje de los hilos.
El micrófono utilizado debe ser de electreto de dos terminales. Si ya viene con el cable blindado conectado, basta con enmendar en un cable más largo, siguiendo la conexión cable con hilo y malla con malla.
Para mayor inmunidad a zumbidos, mida el puente de terminales en una cajita metálica que debe ser conectada a la malla de los hilos blindados.
Para usar, ajuste el volumen en el propio amplificador. Preferiblemente utilice auriculares para no despertar sospechas.
Las pilas usadas en la alimentación deben durar muchos días, pudiendo incluso ser eliminado el interruptor S1.

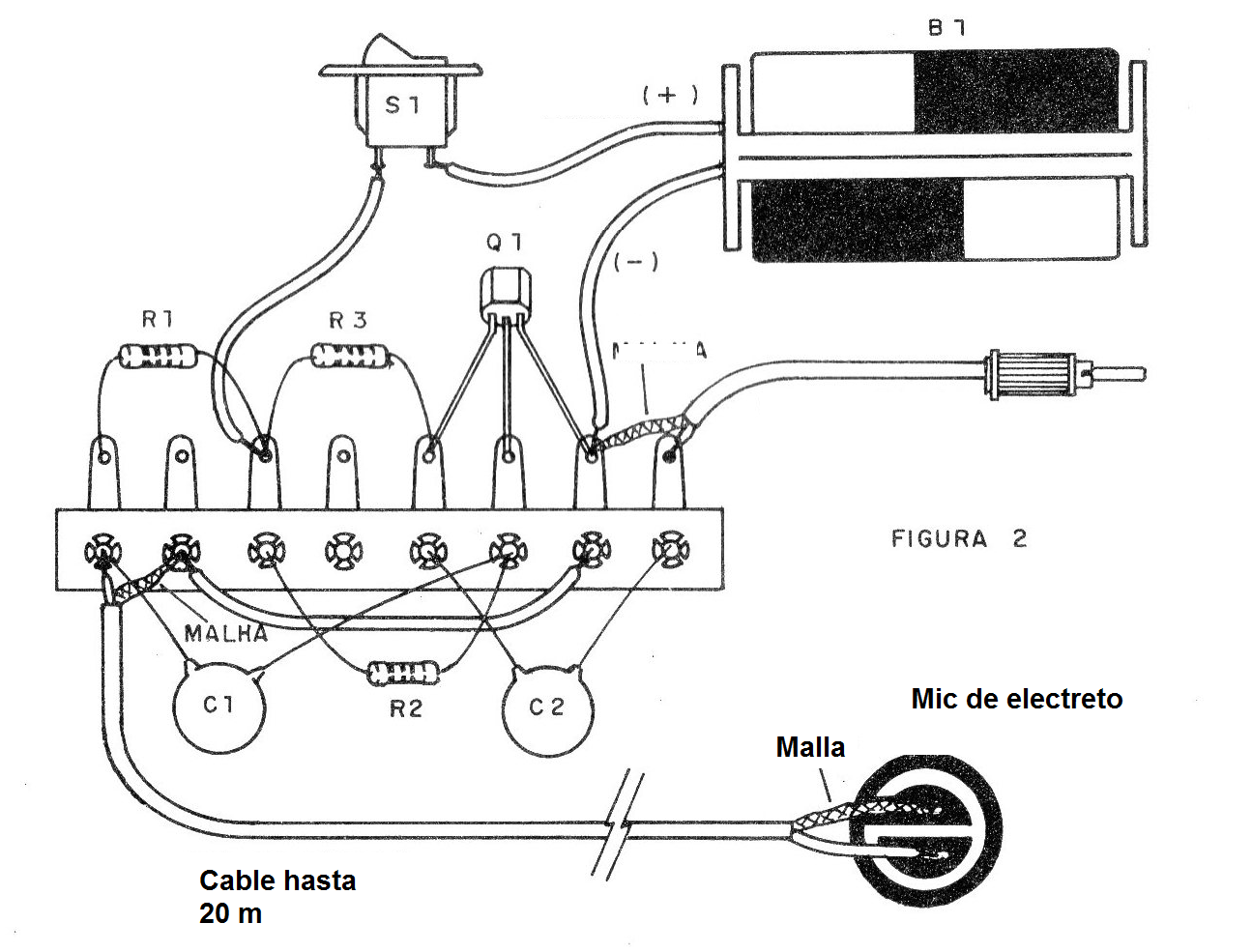

En la figura 2 tenemos el montaje en puente de terminales.

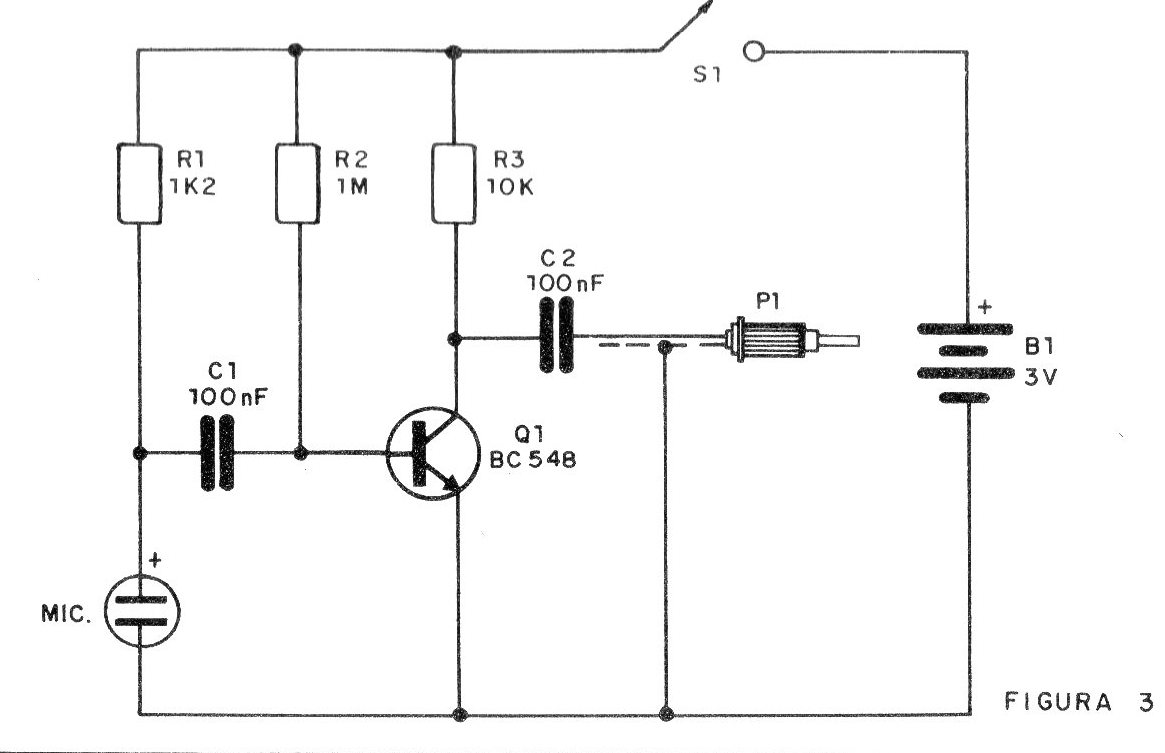

En la figura 3 tenemos el diagrama del aparato.
Q1 - BC548 o equivalente - transistores NPN
MIC - Micrófono de electreto de dos terminales
C1, C2 - 100 nF - capacitor de cerámica o poliéster
R1 - 1k2 x 1/8 W - resistor (marrón, rojo, rojo)
R2 - 1 M ohms x 1/8 W - resistor (marrón, negro, verde)
R3 - 10 k ohms x 1/8 W - resistor (marrón, negro, naranja)
S1 - Interruptor simple
B1 - 3 V - 2 pilas pequeñas
P1 - Enchufe de acuerdo con el amplificador
Varios: puente de terminales, soporte de pilas, cables, etc.
