El mezclador o mezclador de audio es un montaje de gran utilidad para los que editan cintas, hacen grabaciones de programas caseros, o bien suelen dar fiestas en que el sonido de equipos como tocadiscos y tape-decks es mezclado al sonido de micrófonos. Describimos uno, bastante simple, Con buena ganancia, que en la versión básica tiene 3 canales pero que puede ser expandido indefinidamente .
Este mezclador presenta características excelentes para trabajos pequeños tales como la edición casera de cintas, fiestas o simple realización de programas.
Su respuesta es lineal en la banda audible y los micrófonos de baja impedancia de 100 ohms a 600 ohms se pueden utilizar directamente sin la necesidad de preamplificadores, ya que el circuito tiene una ganancia bastante buena, del orden de 35 dB.
La salida tiene un nivel de señal suficientemente alto para excitar la mayoría de los amplificadores comunes de potencia.
La alimentación se realiza a partir de una tensión de 12 V, pero con consumo de corriente bastante bajo, lo que posibilita el aprovechamiento de las fuentes de los propios amplificadores, o bien una fuente propia si se usa de modo independiente.
Para mayor versatilidad de operación describimos el montaje basado en potenciómetros deslizantes, pero en una versión económica se pueden utilizar potenciómetros comunes.
Otra característica importante para este proyecto es el uso de transistores haciéndolo accesible a los lectores menos experimentados en montajes con integrados, si bien su desempeño deje a los circuitos mucho más elaborados.

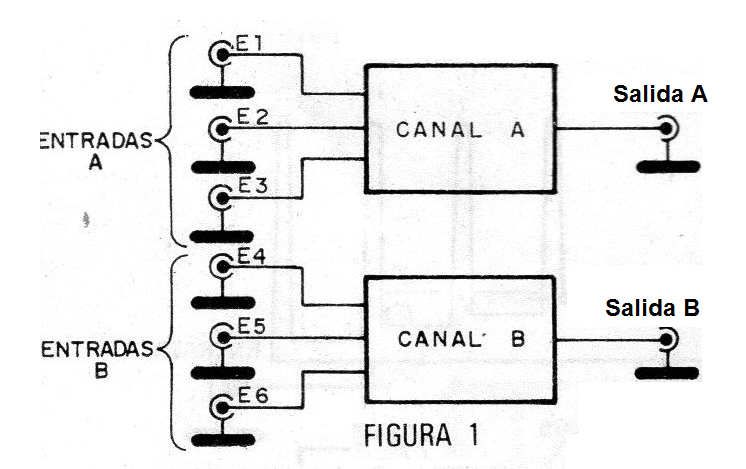

El circuito mostrado tiene 3 canales de mezcla que resultan en una salida a una versión monofónica. Para una versión estereofónica, basta con montar dos unidades y alimentar por una única fuente, tendremos entonces 3 canales de entrada para cada canal de salida, como sugiere la figura 1.
Cada entrada lleva un transistor amplificador de entrada en la configuración de emisor común, es decir, la señal se aplica en la base del transistor vía capacitor y se retira de su colector, vía capacitor.
El transistor tendrá una ganancia determinada básicamente por la relación que existe entre el resistor de base y el resistor de colector, pudiendo el resistor de base específicamente ser alterado para cambiar las características del aparato.
Usamos transistores BC549 en este paso de entrada porque este tipo tiene bajo nivel de ruido y alto-ganancia. Las fuentes de poca intensidad de señal se pueden utilizar sin problemas tales como micrófonos dinámicos, Cápsulas cerámicas, etc.
Cada paso de amplificación envía la señal al potenciómetro deslizante que controla la intensidad de mezcla. Podemos entonces regular en estos potenciómetros cuánto de señal de cada canal debe participar en la formación de la señal de salida.
Las señales mezcladas se unen en una sola línea después de los potenciómetros y se llevan a un amplificador con dos transistores, también en la configuración de emisor común.
Estos transistores proporcionan la amplificación final para tener una salida capaz de excitar cualquier amplificador de potencia común. Se utilizan en esta etapa transistores comunes, si bien transistores de bajo ruido y alto-ganancia como los BC549 también pueden ser empleados.
La expansión a más canales hasta 5 o 6 no afecta a la impedancia de entrada del último paso del circuito para que pueda realizarse sin problemas.
MONTAJE

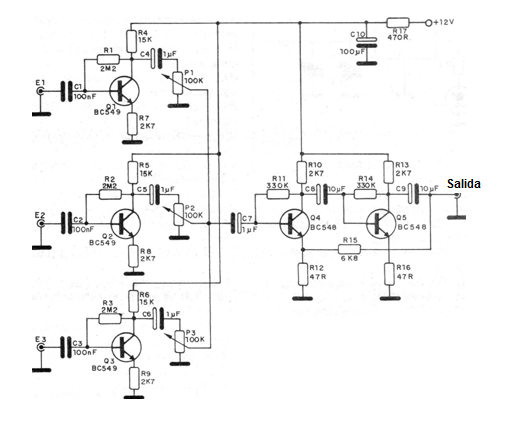

Comenzamos por dar el diagrama completo de uno de los canales con 3 entradas en la figura 2.

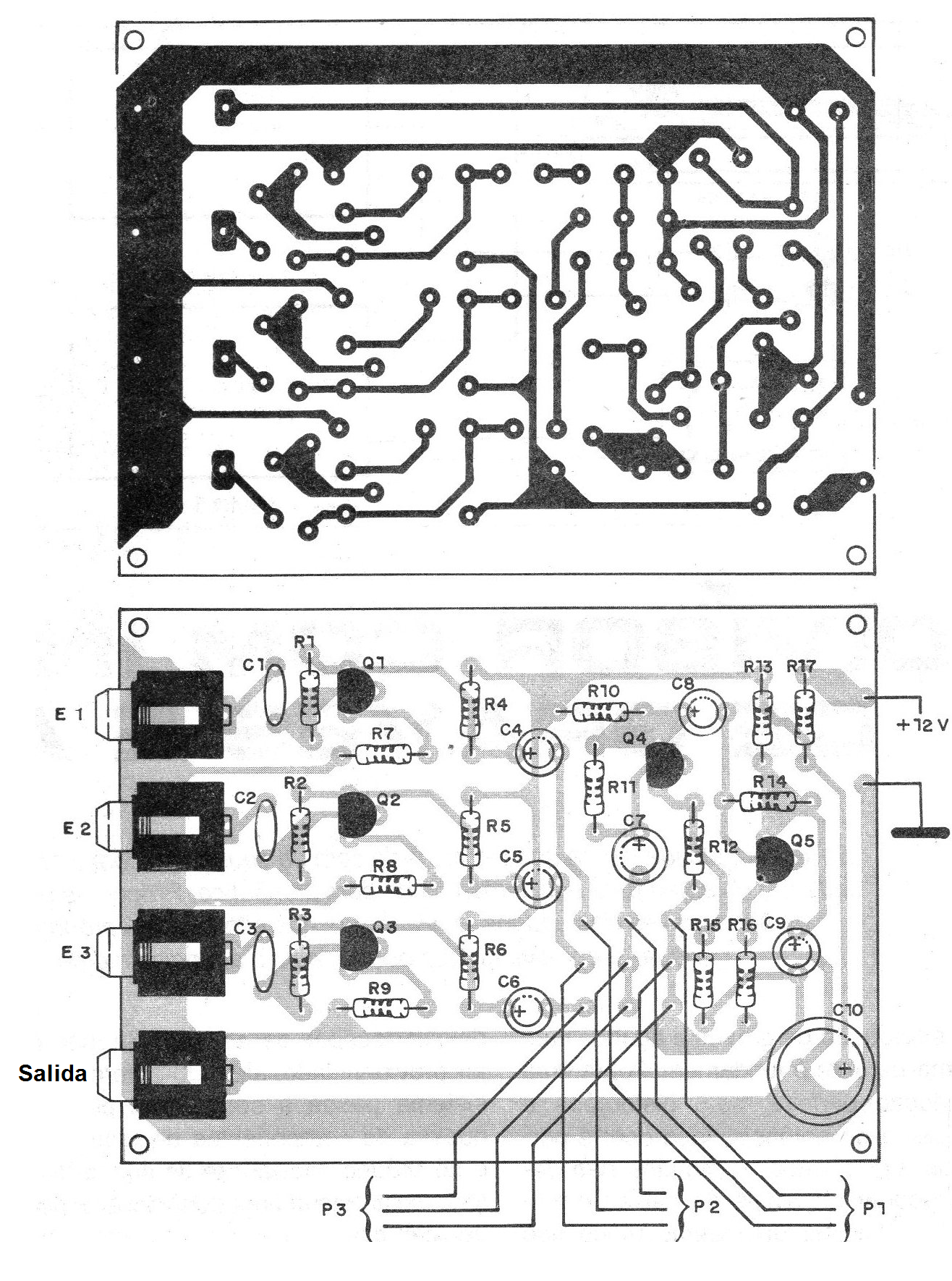

Para una versión estereofónica basta repetir este verano dos veces y montar una fuente de alimentación común. En la figura 3 damos nuestra sugerencia de placa de circuito impreso.
La placa está diseñada para tener entradas y salidas de un solo lado, lo que posibilita el montaje en panel del aparato.
Sin embargo, nada impide que una disposición diferente sea planeada, principalmente porque en esta la banda de salida es lo suficientemente larga para que, en aplicaciones más críticas, ocurran captaciones de zumbidos.
Sin embargo, montando la unidad en caja blindada o bien blindando específicamente esta conexión, los ruidos que pueden aparecer serán eliminados.

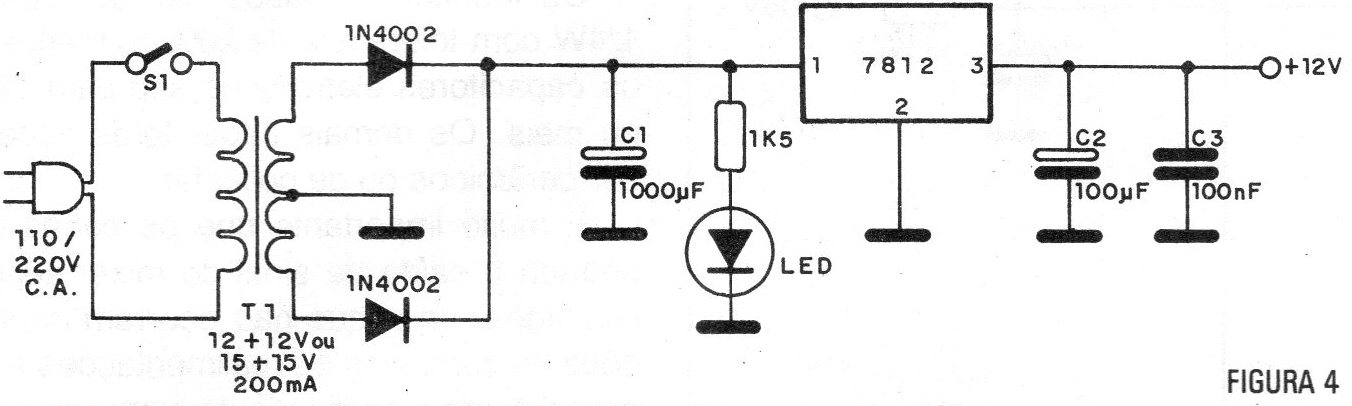

La fuente de alimentación de 12 V está en la figura 4.
Usamos un regulador de Texas y buenos capacitores de filtrado para evitar problemas de ronquido. En el coche, el aparato se puede conectar directamente a la batería.
Los componentes del aparato no son críticos. Los transistores de entrada son BC549 o BC239 de bajo nivel de ruido, y para los demás tenemos todavía como equivalentes los BC547, BC548, BC237 y BC238.
Los potenciómetros son lineales deslizantes de 100 k. Una posibilidad para la versión estéreo que hace dependientes los ajustes de entrada es el uso de potenciómetros dobles, pero en este caso la placa debe ser reproyectada.
Los resistores usados son de 1/8 o ¼ W con tolerancia de 20 ° / o menos y los capacitores electrolíticos son para 12 V o más. Los demás capacitores pueden ser cerámicos o de poliéster.
Es muy importante que los cables de entrada y salida de señal del mezclador sean blindados, para que no ocurran capturas de zumbidos o realimentaciones que perjudiquen la calidad del sonido.
Si se utiliza caja metálica para el montaje (lo que se recomienda) el polo negativo de la alimentación debe ser conectado a ella, para servir de blindaje.
PRUEBA Y USO

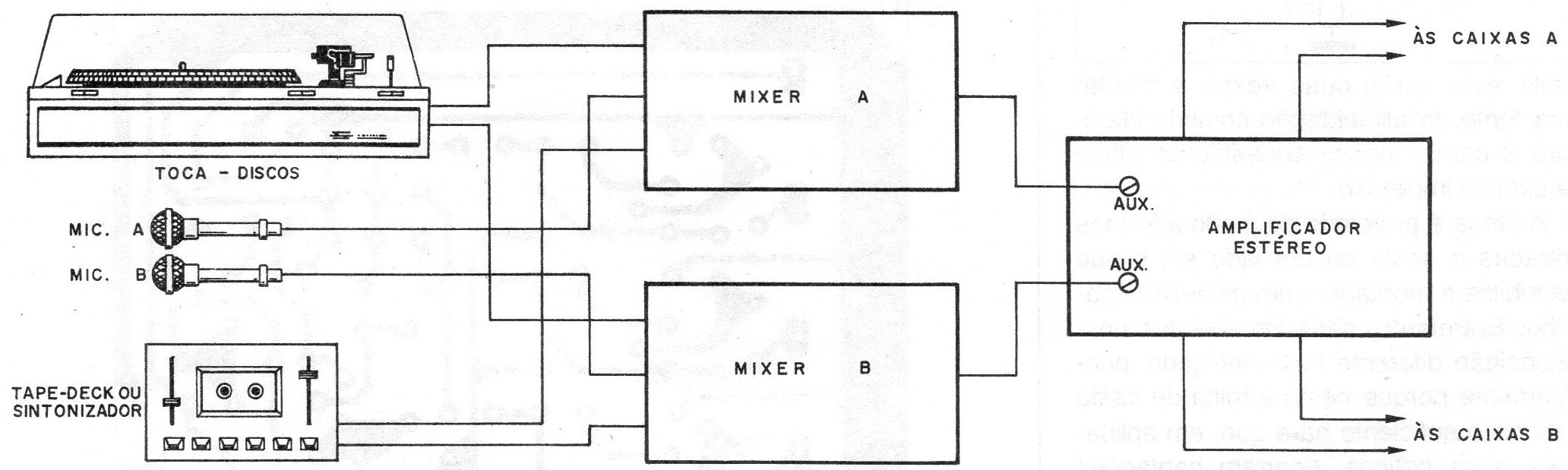

Conecte las salidas del mezclador a las entradas auxiliares de un amplificador de potencia (o de un transistor). En las entradas deben conectarse las fuentes de señales, como se muestra en la figura 5.
Coloque inicialmente los potenciómetros todos hacia abajo (mínimo) y conecte las alimentaciones de los aparatos todos. El amplificador debe estar en volumen no muy alto.
Después, accione cada potenciómetro individualmente para verificar su actuación en la entrada de señal correspondiente.
Si desea marcar los puntos en que comienza a producirse distorsión por sobre-excitación de cada canal para no sobrepasarlos.
Comprobado el funcionamiento es sólo utilizar su mezclador de la mejor manera posible.
Q1, Q2, Q3 - BC549 o BC239 - transistores de alta ganancia NPN
Q4, Q5 - BC547 o BC548 - transistores NPN de uso general
P1, P2, P3 - 100 k - deslizadores lineales potes
R1, R2, R3 - 2M2 - resistores (rojo, rojo, verde)
R4, R5, R6 - 15 k - resistores (marrón, verde, naranja)
R7, R8, R9 - 2k7 - resistores (rojo, violeta, rojo)
R10 - 2k7 - resistor (rojo, violeta, rojo)
R11, R14 - 330 k - resistores (naranja, naranja, amarillo)
R12, R16 - 47 ohms - resistores (amarillo, violeta, negro)
R13 - 2k7 - resistor (rojo, violeta, rojo)
R15 - 6k8 - resistor (azul, gris, rojo)
R17 - 470 ohms - resistor (amarillo, violeta, marrón)
C1, C2, C3, - 100 nF - capacitor de poliéster o cerámico
C4, C5, C6 - 1 uF - capacitores electrolíticos
C7 - 1 uF o 2,2, uF - capacitor electrolítico
C8, C9 - 10uF - capacitores electrolíticos
C10 - 100 uF a 220 uF - capacitor electrolítico
Varios: placa de circuito impreso, jack de entrada y salida, material para
la fuente de alimentación, la caja, los hilos, etc.
