Es un montaje interesante para su sala de estar, balcón o incluso vitrina de tienda. A medida que el sol se pone, una lámpara va aumentando gradualmente de brillo para mantener la iluminación local constante. Con el sol totalmente puesto y la oscuridad total Iá fuera, su sala, balcón o vitrina estarán completamente iluminadas El montaje es simple y funciona tanto en la red de 110V y en la red de 220 V.
Este artículo es de 1987. Funciona sólo con lámparas incandescentes.
Este circuito se basa en un LDR que sienta las variaciones de luz ambiente, transfiriendo un mando a un triac que controla una lámpara de 5 a 400 vatios.
Un ajuste del modo de funcionamiento permite condicionar la luz en el nivel más alto y más bajo en función de la iluminación.
El circuito puede operar tanto en la red de 110 V como en la de 220 V y es bastante compacto, pudiendo ser instalado en una pequeña caja plástica.
Como funciona
El Triac opera como un control de potencia, dejando pasar más o menos corriente para la lámpara conforme la excitación de su comporta.
Esta excitación viene de una lámpara neon que dispara en diferentes ángulos de conducción de la corriente alterna, conforme doble constante de tiempo dada por C1 y C2.
P2 entonces ajusta el nivel de excitación máxima, es decir, la corriente máxima que pasa la lámpara en ausencia de iluminación, cuando la resistencia del LDR es mayor.
El LDR funciona como un resistor de derivación para la tensión de disparo de la lámpara de neón, retrasando así el punto de conducción del triac.
Con una baja resistencia (LDR iluminado) la lámpara de neón sólo conduce al final del semiciclo, de modo que el disparo del triac se hace muy atrasado dejando para la lámpara una pequeña corriente.
Con el LDR en la oscuridad la tensión se aplica en la lámpara rápidamente y el disparo se hace al principio del semiciclo, habiendo entonces mayor corriente conducida.
P1 permite ajustar la actuación del LDR en función de la iluminación ambiental y sus variaciones.
El resistor R1 debe ser de 22 k si la tensión de alimentación es de 220 voltios.
Una posibilidad interesante de cambiar este montaje es utilizar un diac en lugar de NE-1. En este caso, probablemente C1 y C2 deben ser cambiados para obtener el nuevo rango de disparo.
Montaje

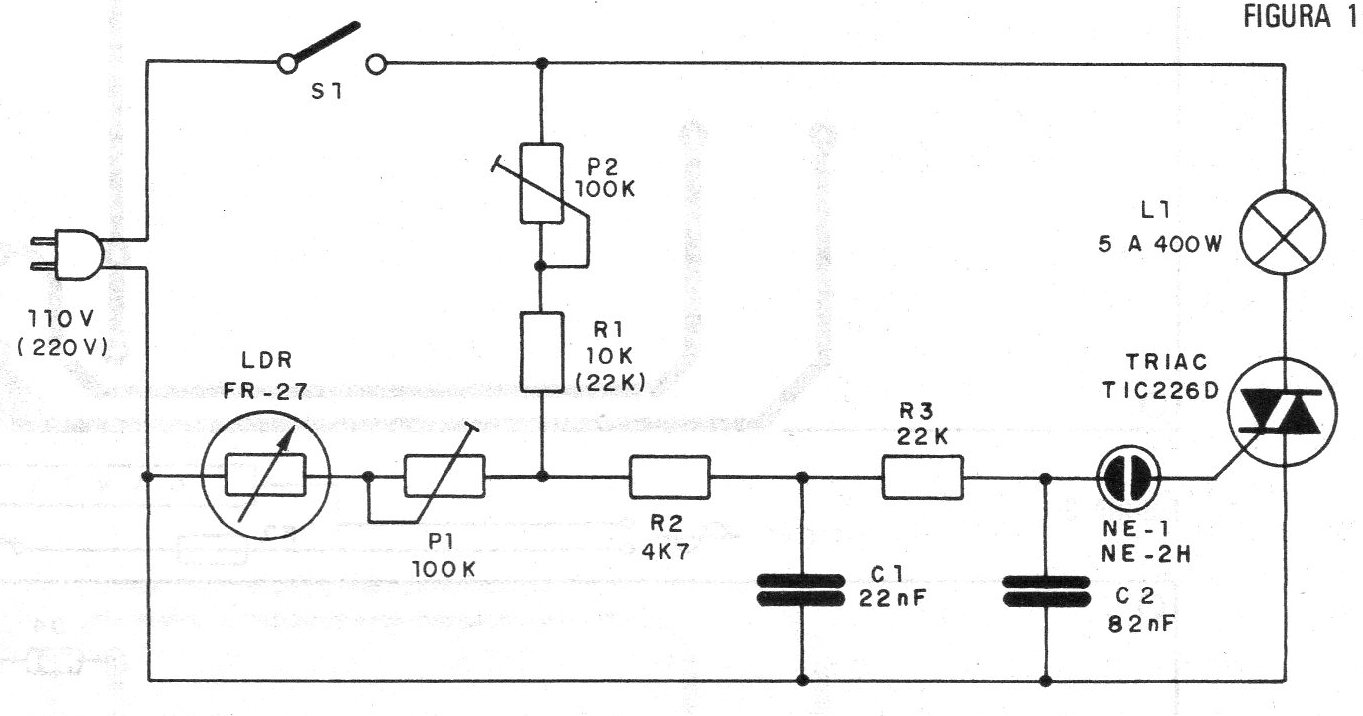

En la figura 1 tenemos el diagrama completo del sistema

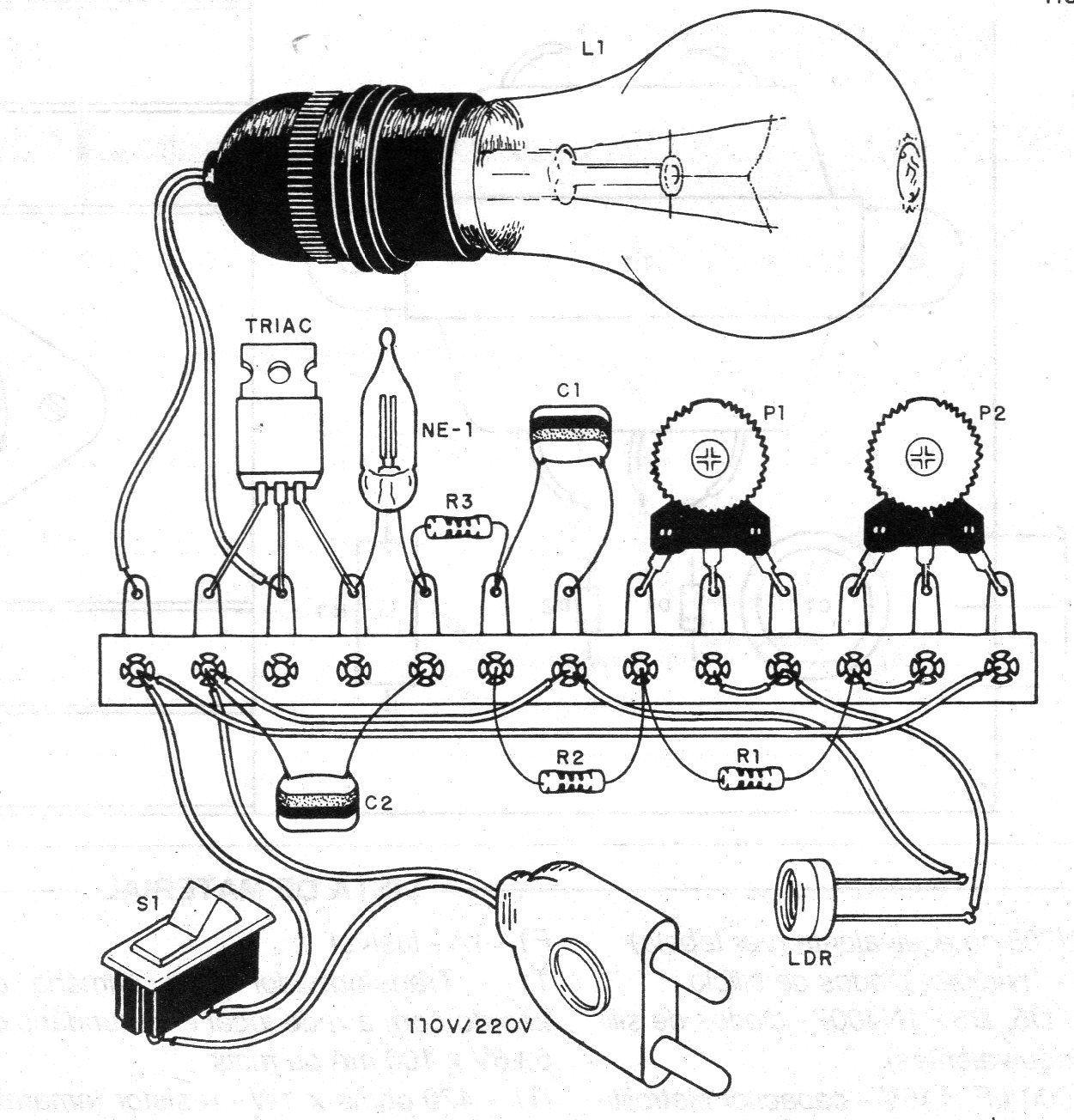

Como se trata de montaje simple indicado al principiante, damos en primer lugar la versión en puente de terminales, mostrada en la figura 2.

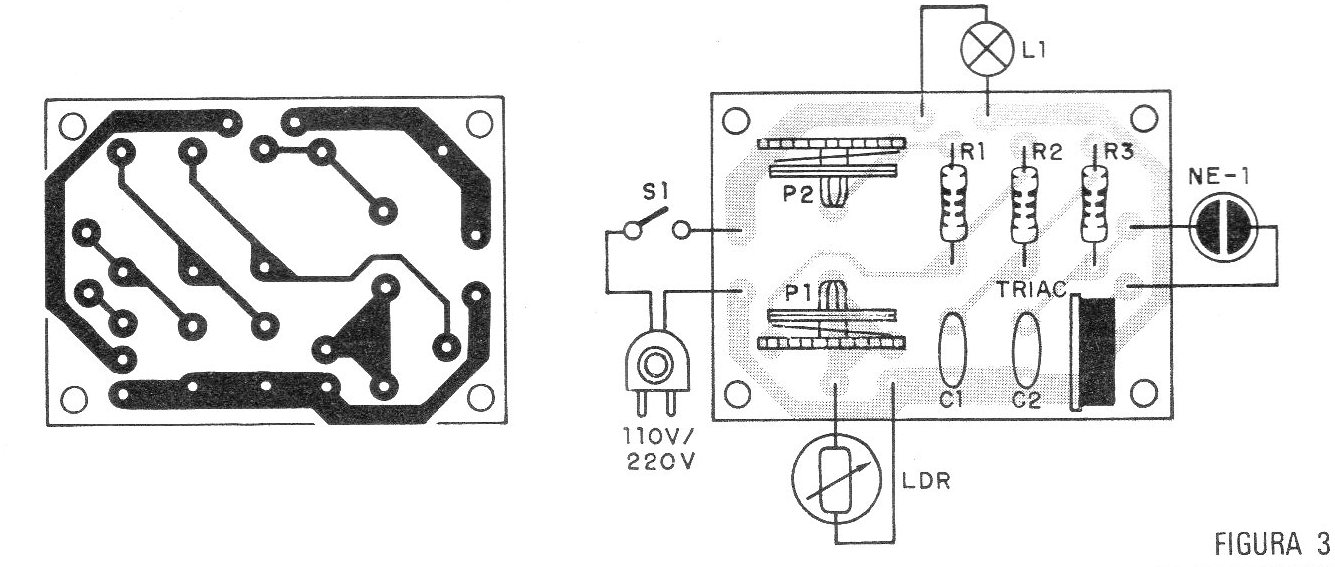

En la figura 3 tenemos una sugerencia de placa de circuito impreso.
El LDR usado puede ser de cualquier tipo. Este LDR debe instalarse de modo que no reciba la luz de la lámpara que alimenta. Si esto ocurre, tendremos un proceso de realimentación que hará que la lámpara se deslice, resultando en una especie de parpadeante.
El Triac debe estar dotado de un radiador de calor, tanto mayor cuanto mayor sea la potencia de la lámpara. Para lámparas de hasta 40 vatios no es necesario utilizar.
Los capacitores C1 y C2 deben tener una tensión de trabajo de al menos 150 volts.
La lámpara de neón es del tipo de 2 terminales sin resistencia interna.
Los resistores son todos de 1/8 o ¼ W según la disponibilidad local con cualquier tolerancia.
Para una instalación en tienda o local sin la vigilancia total de personas o que tenga productos inflamables, es conveniente proteger la alimentación con un fusible de acuerdo con la lámpara.
Prueba y uso
Conecte la unidad a la red con una lámpara pequeña inicialmente (5 a 40 vatios).
Tapa el LDR y ajuste el trimpot P2 para obtener la máxima luz. Descubra el LDR y ajuste P1 para que la lámpara se apague.
Ajuste después de nuevo P2 para tener una actuación según los grados de iluminación deseados.
Es importante recordar que, dadas las características de disparo de la lámpara neón, en la máxima sensibilidad no obtenemos el 100% de la iluminación de la lámpara, sino un 70 o 75%.
Esto debe tenerse en cuenta al elegir una lámpara para una aplicación práctica.
Triac - TlC226 - triac para 200 V (110V) o 400 V (220 V)
NE-1 - lámpara de neón común
LDR - LDR redondo común
P1, P2 - 100 k - trimpots
R1 - 10 k (22 k) - resistor (marrón, negro, naranja - o rojo, rojo, naranja)
R2 - 4K7 - resistor (amarillo, violeta, rojo)
R3 - 22K - resistor (rojo, rojo, naranja)
C1 - 22 nF - capacitor de poliéster
C2 - 82 nF o 68 nF - capacitor de poliéster
S1 - Interruptor simple
L1 - lámpara incandescente de 5 a 400 watts
Varios: cable de alimentación, puente de terminales o placa de circuito impreso, caja para montaje, hilos, soldadura, radiador para el triac etc.
