Proteja la sede de su club, sus objetos de valor o incluso su casa con este simple, pero muy eficiente, alarma electrónica temporizada. Puede proteger simultáneamente diversos puntos como puertas, ventanas u objetos, disparando cuando cualquiera se mueve o se retira del lugar.
La alarma que proponemos sin importar su simplicidad es muy eficiente y también ruidoso.
Cuando uno de los sensores (que se pueden colocar en gran cantidad) es activado, la alarma emite un sonido agudo, que gradualmente crece de intensidad y permanece por un buen tiempo avisando a los dueños de la casa o sorprendiendo a los intrusos.
Después de que el sonido cesa, a lo que ocurre automáticamente, la alarma prácticamente tiene su consumo de energía cortado hasta que se produzca el rearme.
En la condición de espera, el consumo de corriente también es muy bajo, lo que permite el uso de pilas (4 o 8) con gran economía.
Los componentes usados en este montaje son pocos y muchos pueden ser aprovechados de chatarra. El altavoz es uno de estos componentes.
Como funciona
El circuito es muy simple, de hecho, una configuración que hemos utilizado como base para muchos de nuestros proyectos. Se trata de un oscilador con dos transistores complementarios, pero que es disparado por el corte de un hilo fino externo, que es el sensor.
Cuando el hilo es perfecto, manteniendo la continuidad entre el resistor R1 y el polo negativo de la alimentación, no hay polarización para el transistor Q1 del oscilador, que entonces permanece en silencio. En estas condiciones, C1 se mantiene descargado.
Cuando el cable sensor se interrumpe, lo que ocurre por la acción del intruso, el capacitor empieza a cargarse a través de B1, colocando, entonces, el oscilador en operación.
La frecuencia del sonido producido por el oscilador depende tanto del valor de C2 y de la velocidad con que se carga C1, lo que es dado por R1.
El tiempo de carga depende de la constante de tiempo R1 / C1 más la resistencia de entrada presentada por Q1.
Con los valores de los componentes indicados, la alarma puede tocar durante varios minutos.
Usted puede, sin embargo, hacer experimentos cambiando R1 y C1 para modificar el efecto deseado.
R1 puede quedar entre 10 k y 100 k, siendo que, con valores menores, el sonido comienza más agudo.
C1 puede quedar entre 47uF y 1000 uF, siendo que, con valores menores, la alarma suena durante menos tiempo.

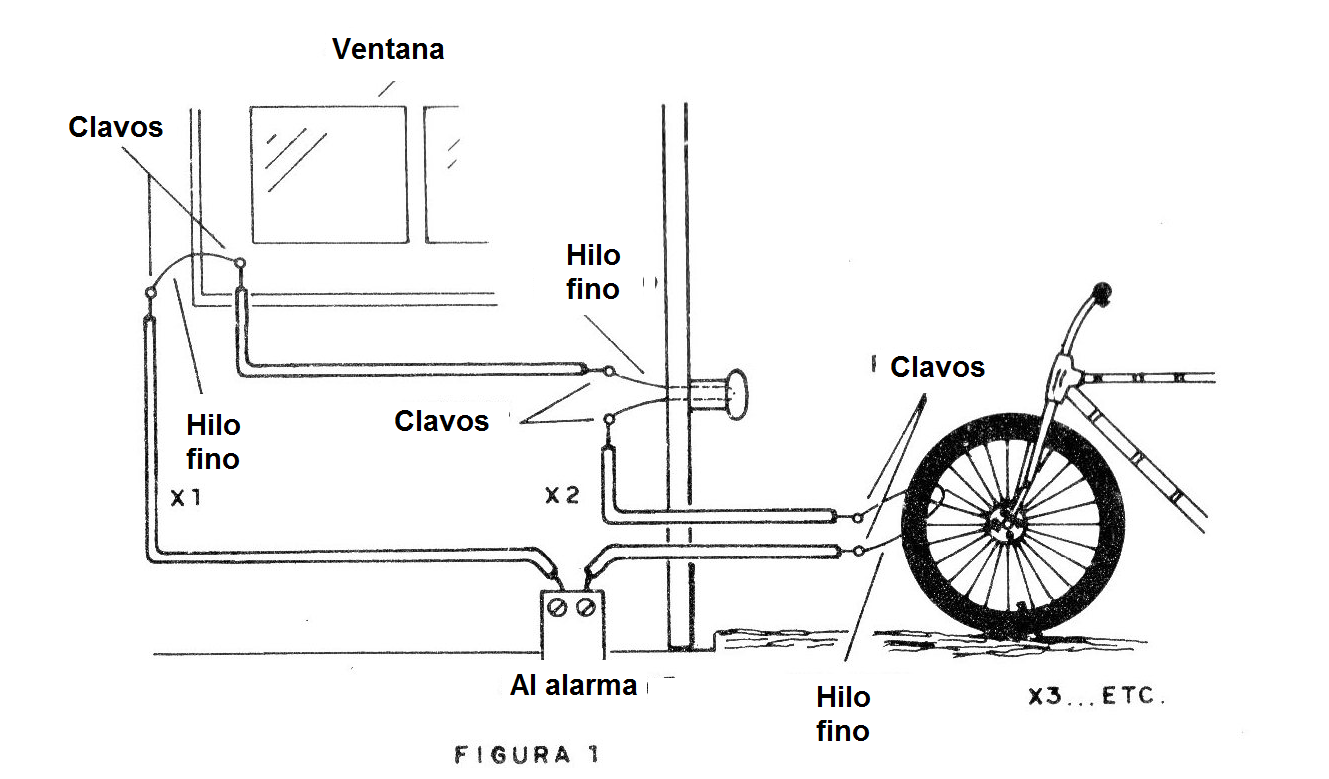

Los sensores pueden ser conectados en serie en cualquier cantidad, como sugiere la figura 1, si consisten de hilos finos que enlazan los puntos u objetos que deben ser protegidos para ser rotos a su mínimo movimiento.
Utilice hilos finos esmaltados para este propósito, descascando su punta para hacer contacto con los hilos de conexión a la alarma.
Los interruptores del tipo normalmente abierto o cerrado y los relés también se pueden utilizar como sensores.
Un efecto interesante de sonido, haciéndose más grave a medida que C1 se carga, hace que la alarma imite una sirena de fábrica.
Para mayor volumen podemos hacer la alimentación con 12 V, pero en este caso el transistor Q2 debe ser cambiado por un BD136 o TIP 32 montado en radiador de calor, en vista de la mayor corriente.
Asamblea.

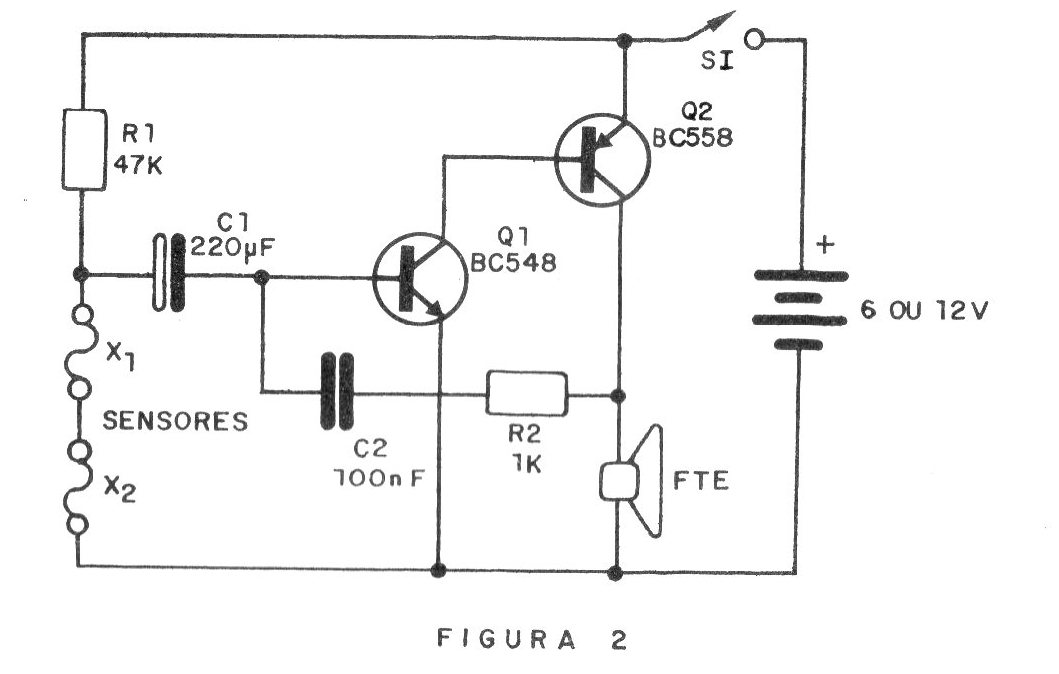

En la figura 2 damos el diagrama completo del aparato, en cuyo caso usamos dos sensores (X1 y X2).
Nada impide, sin embargo, que muchos sensores sean conectados en serie.

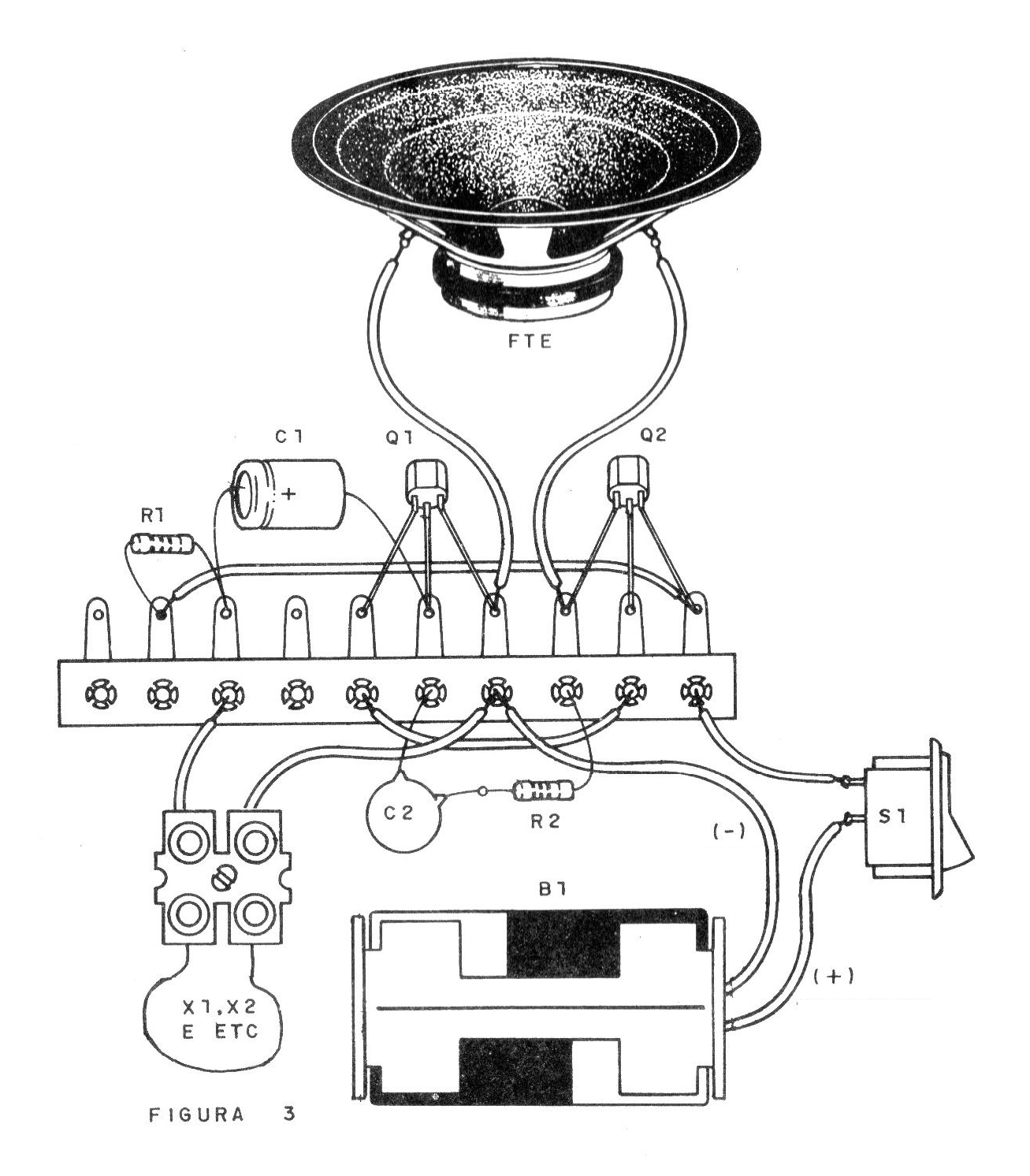

La realización práctica en un puente de terminales se muestra en la figura 3.
En el montaje observe la polaridad de la batería (4 pilas) y de C1, además de las posiciones de los transistores con la parte plana hacia arriba. Los resistores son de 1/8 o ¼ W y C2 puede ser cerámico o de poliéster.
Para la fijación de los sensores usamos un par de terminales con tornillos para mayor seguridad, pero existen otras alternativas para esta conexión como jack, enchufes, minitomadas, etc.
Prueba y uso.
Para probar la unidad, conecte los cables de los sensores, colocando provisionalmente un pedazo de hilo que simule su existencia. Coloque las pilas en el soporte y accione S1 que conecte la alimentación del aparato.
Desactivando el cable del sensor, con su retirada, la alarma debe disparar inmediatamente emitiendo sonido. El sonido durará cierto tiempo hasta que se convierta en una serie de pulsos aislados y luego se detenga.
Si no se detenga, el problema puede estar en C1, con exceso de fuga, que debe ser cambiado por uno de mejor calidad.
Si la tonalidad del sonido no le gusta, cambie R1.
Si el sonido es demasiado bajo, utilice un altavoz de buena calidad al menos 1ocm para obtener mayor volumen.
El consumo de corriente en la condición de espera depende exclusivamente de R1. Para 6 V este consumo será de 0,12 mA sólo, lo que significa una gran durabilidad para las pilas.
Utilice pilas medianas o grandes para una mayor confiabilidad.
Comprobado el funcionamiento, faca la instalación definitiva.
Q1 - BC548 - transistores NPN de uso general
Q2 - BC558 - transistores PNP de uso general (o equivalente)
C1 - 220 uF x12 V - capacitor electrolítico
C2 - 100 nF (104) - capacitor de cerámica
R1 - 47 k x 1/8 W - resistencia (amarillo, violeta, naranja)
R2 -1 k x1 / 8 W - resistor (marrón, negro, rojo)
FTE - Altavoz de 8 ohms x 10 cm
B1 - 6 o 12 V - 4 o 8 pilas
S1 - Interruptor simple
X1, X2 - sensores (ver texto)
Varios: soporte para 4 o 8 pilas, cables, puente de terminales, caja para montaje etc.
