Uno de los instrumentos de mayor utilidad en talleres de reparación de radios y otros equipos de audio es el inyector de señales. Describimos, en este artículo, el montaje de un simple inyector que puede ayudar al lector a localizar fallas de diversos tipos en equipos de sonido.
El uso de un multivibrador asequible, que proporciona una señal rectangular rica en armónicos, permite que el inyector se utilice no sólo en circuitos de baja frecuencia (audio), sino también en etapas de RF.
De hecho, los armónicos de este circuito se extienden a frecuencias suficientemente altas para permitir la prueba también de circuitos de AM y FM.
El proyecto propuesto utiliza sólo dos transistores de uso general, oscilando alrededor de 1 kHz. La alimentación se puede realizar tanto con dos pilas comunes, como con una sola pila, si se desea un montaje más compacto.
La intensidad de la señal es bastante buena, pudiendo excitar incluso los pasos de salida de audio de pequeños amplificadores.
Como funciona
En un multivibrador astable cada transistor conduce alternativamente la corriente en una frecuencia que es dada por la fórmula:
f = 1 / (1,1 x R x C)
Donde:
R es resistencia de polarización de base del transistor y C es el capacitor de acoplamiento en Farads.
El resistor del colector se calcula para tener un valor de aproximadamente R / 10, suponiendo así una ganancia mínima para el transistor que proporcione la posibilidad de oscilación.
Para un resistor de base de 220 k, podemos entonces fijar en 22 k el resistor de colector que también será responsable de la corriente media consumida por el inyector.
Esta corriente puede ser calculada entonces por:
I = 3/22 x 103
I = 0,13mA
l = 130 uA
Se trata, pues, de un consumo de corriente bastante bajo que garantiza una excelente durabilidad para las pilas.
Montaje

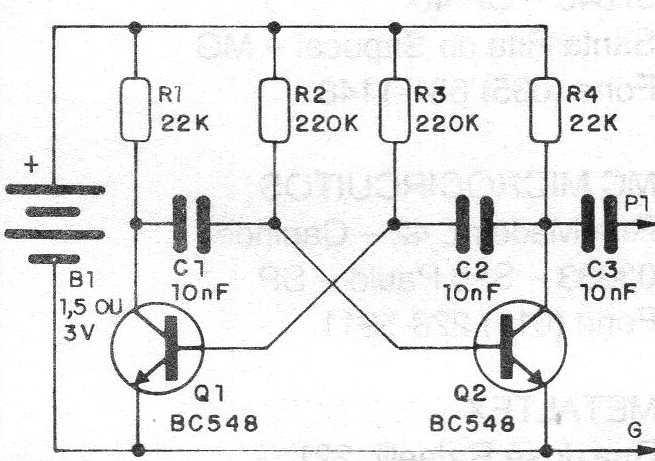

En la figura 1 tenemos el circuito completo del inyector.

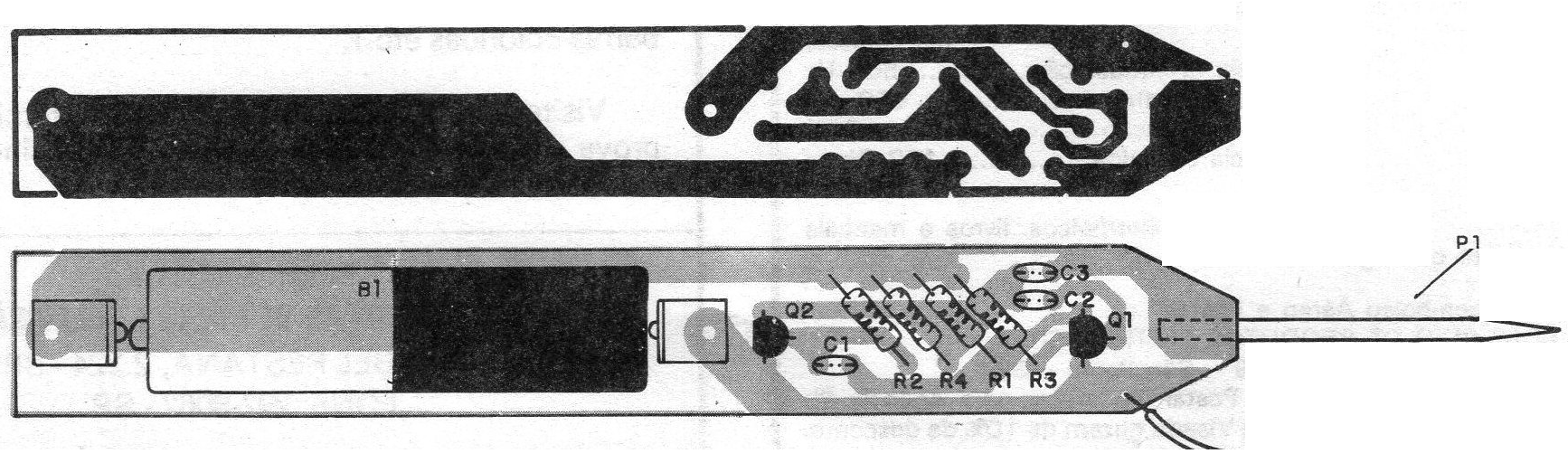

En la figura 2 tenemos el montaje en una placa de circuito impreso que también sirve de soporte para la (s) pila (s).
Los capacitores son cerámicos y los resistores de 1/8 o ¼ W.
La punta de inyección de señal se puede hacer con una aguja grande de costura, que admite la soldadura.
La conexión negativa se logra por medio de una garra jacaré.
Prueba y uso
La prueba es simple: basta con inyectar la señal del aparato en la entrada de cualquier amplificador, como muestra la figura 3.
Debe haber la reproducción normal del sonido generado, es decir, un silbido agudo de buena intensidad.
El uso del inyector deberá ser abordado en otro artículo de esta serie, ya que admite innumerables posibilidades.
Sólo podemos adelantar que el inyector simula la señal de una emisora, tocadiscos o tocadiscos, y debe aplicarse a la entrada de cada paso del aparato.
Debe producirse la reproducción del sonido en intensidad que depende de la posición del paso. Si esto no ocurre, tendremos una etapa con discapacidad.
Q1 - Q2 - BC548 o 2N2222- transistores NPN
R1, R4 - 22 k x 1/8 W - resistores (rojo, rojo, naranja)
R2, R3 - 220 k x 1/8 W - resistores (rojo, rojo, amarillo)
C1, C2, C3 - 10 nF - capacitores cerámicos
B1 -1,5 o 3 V - 1 o 2 pilas pequeñas
Varios: soporte de pilas, placa de circuito impreso, garra jacaré, hilos, soldadura, aguja, etc.
