Es un efecto de luz interesante para bailes y discotecas: una luz que parpadea rápidamente, "paraliza" los movimientos de las personas o los interrumpe para quedar discontinuas. Con un circuito simple y una lámpara común usted puede reproducir en menor escala estos efectos en su casa.
Nota: este artículo es de 1987. Las versiones más modernas se pueden encontrar en el sitio. Sin embargo, los componentes para esta versión son todavía comunes.
El efecto estroboscópico ocurre cuando dos fenómenos que se repiten en frecuencias determinadas se superponen. El resultado es una composición de efectos que puede resultar en la paralización o la inversión del movimiento de uno de ellos.
Un ejemplo de esto se puede ver en las películas de televisión en las que aparecen las ruedas de carruaje. El movimiento de rotación de estas ruedas se combina con el movimiento de reproducción de la película o de transmisión de imagen del televisor y, a veces, la sensación de que las ruedas giran hacia atrás o incluso se paran.

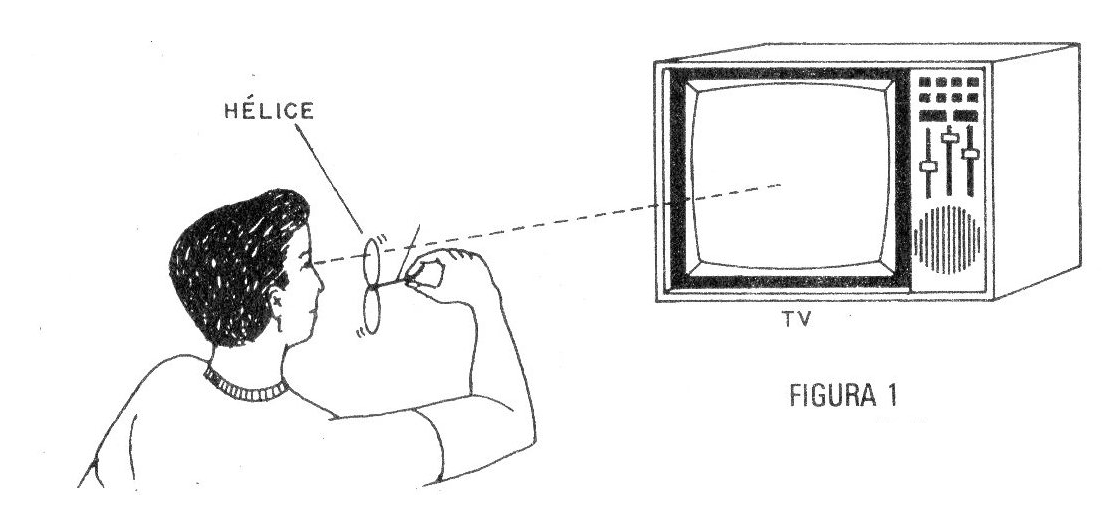

Si gira una pequeña hélice de papel delante de la TV, como se muestra en la figura 1, puede obtener el mismo efecto.
La velocidad de reproducción de los cuadros de la TV se combina con la rotación de la hélice y tenemos la sensación de un movimiento interrumpido, o de un movimiento que se paraliza o invierte.
Con cualquier tipo de iluminación que ocurra en cierta frecuencia, los movimientos pueden sufrir los mismos efectos y este es el principio de nuestra luz estroboscópica.
Hacemos que una o más lámparas comunes parpadeen en una frecuencia relativamente baja, de 0,5 a 2 Hz, de modo que los movimientos de las personas iluminadas queden interrumpidos. El efecto es interesante en el caso de danzas, pues estos movimientos parecen ocurrir a los "saltos".
El aparato es simple, utiliza pocos componentes y es alimentado directamente por la red de energía.
EL CIRCUITO
Lo que tenemos es un oscilador de relajación con lámpara neon que dispara directamente un SCR del tipo MCR106 o TIC106.
Este SCR controla una lámpara incandescente de 5 a 100 vatios común.
Las lámparas comunes del tipo incandescente (de filamento) poseen cierta inercia, de modo que no pueden parpadear en frecuencias elevadas, pero para el efecto que deseamos basta con una frecuencia máxima en torno a 2 Hz.
La frecuencia de los intermitentes depende del ajuste de P1 y del valor de C1.
Utilizamos para P1 un potenciómetro de 1M y para C1 un capacitor de Poliéster cuyo valor debe quedar entre 1 y 5,6 uF. La tensión de trabajo de este capacitor debe ser de al menos 100 V.
Cuanto mayor sea el capacitor, más lentos serán los intermitentes y más fuertes. Nuestra recomendación, para mejores efectos, y que el capacitor usado sea el más grande. Los valores menores sirven de alternativa si el de 5,6 uF no se encuentra.
MONTAJE

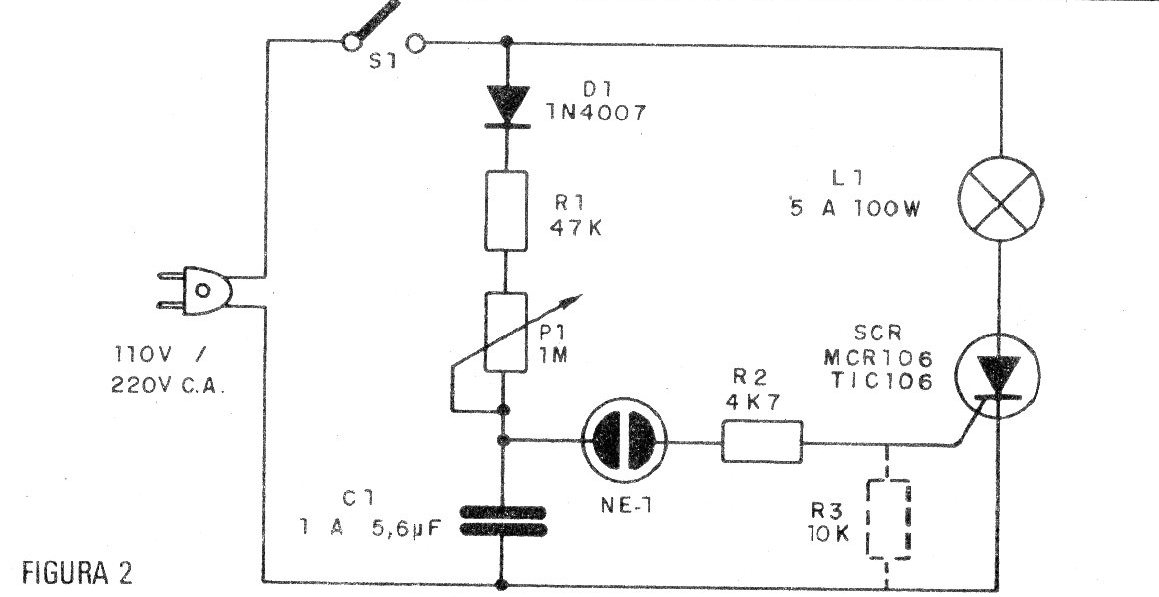

En la figura 2 tenemos el diagrama completo de la luz estroboscópica.
Observe que R3 es optativo: este componente sólo debe utilizarse si el SCR es TlC106. Para el MCR106 no es necesario.

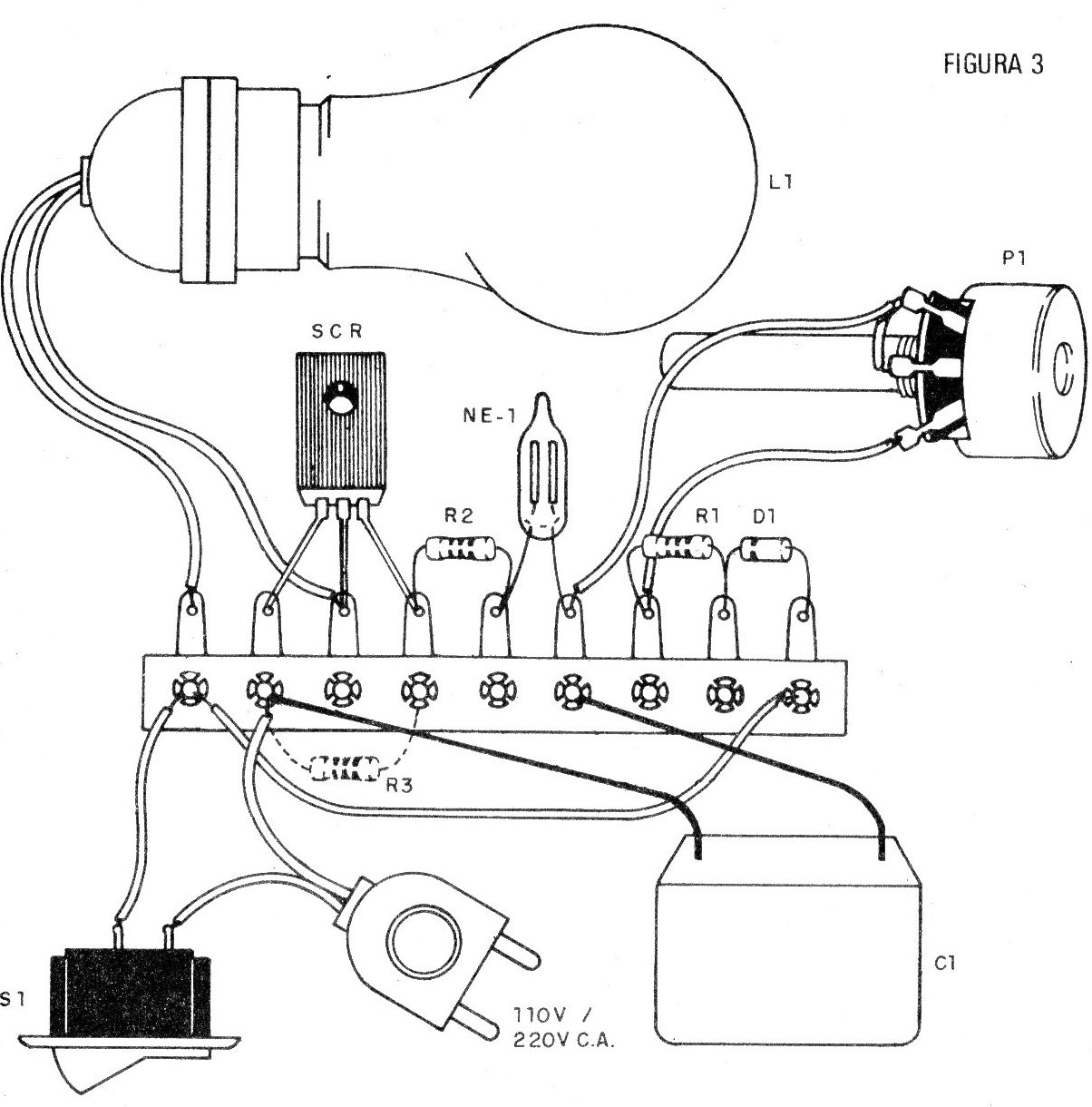

El montaje basado en un puente de terminales se muestra en la figura 3.
El SCR debe estar dotado de un radiador de calor que no se muestra en el puente.
Este radiador consiste en una chapa de metal doblada en "U" que se fija en el propio SCR a través de un tornillo con tuerca.

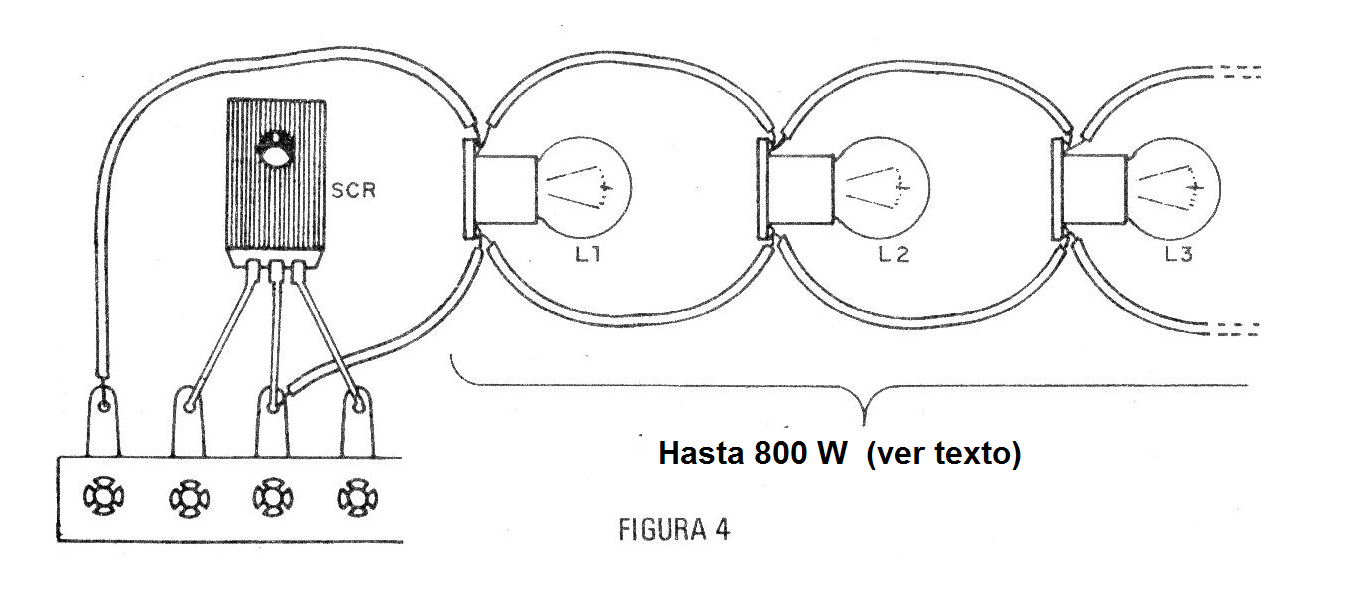

En lugar de una bombilla incandescente, se pueden alimentar diversas, conectadas como se muestra en la figura 4.
En la red de 110 V el total de lámparas no debe pasar de 300 vatios y en la red de 220 V no debe pasar de 600 W al MCR106. Para el TlC106 tenemos 400 W en 110 V y 800 W en 220 V.
Observe, sin embargo, que el SCR es un control de media onda de modo que los intermitentes no serán potentes, es decir, no tendrán la potencia máxima de la lámpara sino la mitad. Este factor es importante incluso para la propia durabilidad de la lámpara, ya que una corriente excesiva y variable además de los choques de temperatura podría quemar en poco tiempo la lámpara.
El capacitor C1 y un tipo poco común en el mercado. Se trata de un capacitor de poliéster de 100 V con 5,6 uF. Si el lector no encuentra este componente, existen varias posibilidades. Una de ellas y conectar en paralelo dos de 2,2 uF o incluso 4 de 1 uF. Otra consiste en experimentar valores menores y ajustar el sistema en P1.
La lámpara neón es del tipo NE-2H con dos terminales paralelos y sin resistencia interna.
El resistor R2 eventualmente puede ser alterado (para más o menos), modificando así la energía de los intermitentes en función del capacitor.
El diodo D1 admite algunos equivalentes. Para la red de 110 V se pueden utilizar los 1N4004, BY126 o BY127. Para la red de 220 V se pueden utilizar los BY127.
PRUEBA Y USO
Para probar y sólo conectar la unidad a una toma de corriente. Ajustando P1 debemos obtener parpadeos rápidos y ritmos.
Si la lámpara permanece accede directamente a cualquier punto del ajuste pero la lámpara de neón parpadea, tenemos dos posibilidades: la resistencia R3 no se ha utilizado y necesita ser utilizado, o bien el SCR está quemado.
Para usar es sólo instalar la lámpara en un lugar oscuro, en la sala de bailes, dejando a la luz la iluminación. La cantidad de lámparas, dentro de los límites ya indicados, dependerá del tamaño del ambiente.
La instalación en una caja de plástico o metal facilitará el uso y el transporte del aparato.
SCR - MCR106 o TlC106 - ver texto
D1 - 1N4007 - diodo rectificador
NE-1 - lámpara de neón
S1 - Interruptor simple
P1 - 1M - potenciómetro simple lin o log
R1 - 47k x 1/8 W - resistor (amarillo, violeta, naranja)
R2 - 4k7 x 1/8 W - resistor (amarillo, violeta, rojo)
R3 - 10k x 1/8 W - resistor (marrón, negro, naranja
C1 - 1 a 5,6, uF X 100 V - capacitor de poliéster (ver texto)
L1 - 5 a 100 vatios - lámpara común de 110 V o 220 V según la red local - ver texto
Varios: puente de terminales, cable de alimentación, botón para P1, hilos, zócalo para lámpara, etc.
