¿Qué tal tener una bicicleta o carrito diferente, con una sirena de verdad, con sonido variable, exactamente como las usadas en los carros de policía o ambulancias? Si usted está pensando que eso es difícil, es porque no conoce aún el circuito que proponemos. Utilizando pocos componentes, incluso aprovechados de radios viejos, esta sirena se puede montar fácilmente.
Nota: en la época la robótica no estaba en alta. Esta sirena puede equipar a su robot. Este artículo es de 1985 y fue revisado para poder ser montado aún hoy con facilidad.
La micro sirena que llevamos a los lectores utiliza sólo dos transistores, es alimentada por dos o cuatro pilas, según el volumen del sonido deseado, y es lo suficientemente pequeña para ser usada en bicicletas, carritos y diversos tipos de juguetes.
Sólo un control existe, que es un interruptor que, al apretar, hace la tonalidad del sonido modificar lentamente, alcanzando un máximo para después, cuando lo soltamos, hacer la tonalidad del sonido volver al mínimo.
COMO FUNCIONA

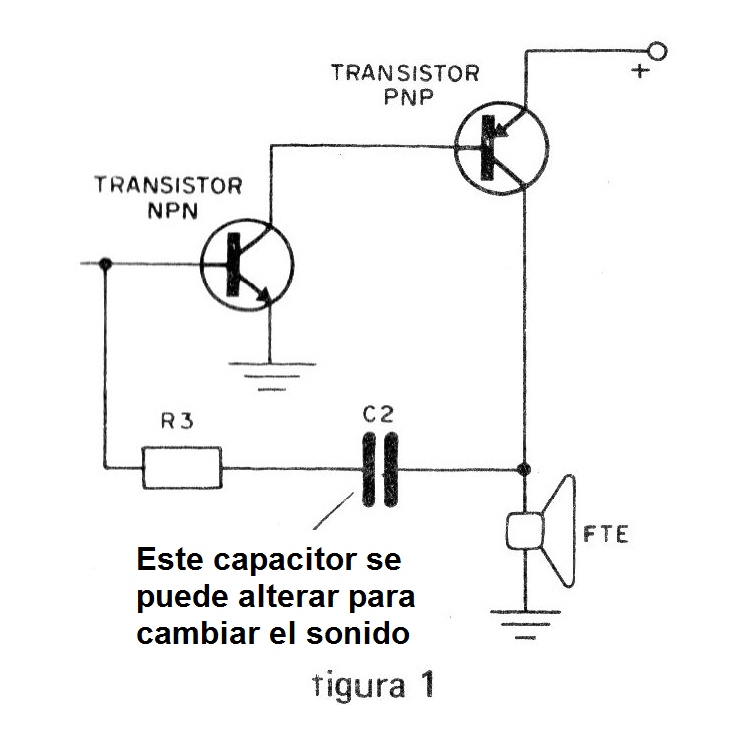

El circuito es muy simple, tratándose de un oscilador con sólo dos transistores en la configuración mostrada en la figura 1.
Un capacitor (C2) y un resistor (R3) forman un circuito de realimentación que determina la frecuencia central de la sirena. Las variaciones se obtienen por la carga y descarga de un segundo capacitor (Cl) cuando apretamos el interruptor de presión (S1).
En el apriete, el capacitor se carga a través de R1 y, cuando soltamos, el capacitor descarga a través del resistor R2. Estos dos resistores determinan las variaciones tonales, mientras que el capacitor C1 determina el tiempo de las variaciones, es decir, de ascenso y descenso del sonido.
La alimentación viene de 2 o 4 pilas pequeñas que suministran energía para un buen volumen en un altavoz pequeño.
MONTAJE
Como se trata de un circuito muy simple, con pocos componentes y destinado a los principiantes, optamos por el montaje en una puente de terminales que puede, junto con los demás componentes, ser fijado en una pequeña caja de plástico o madera.

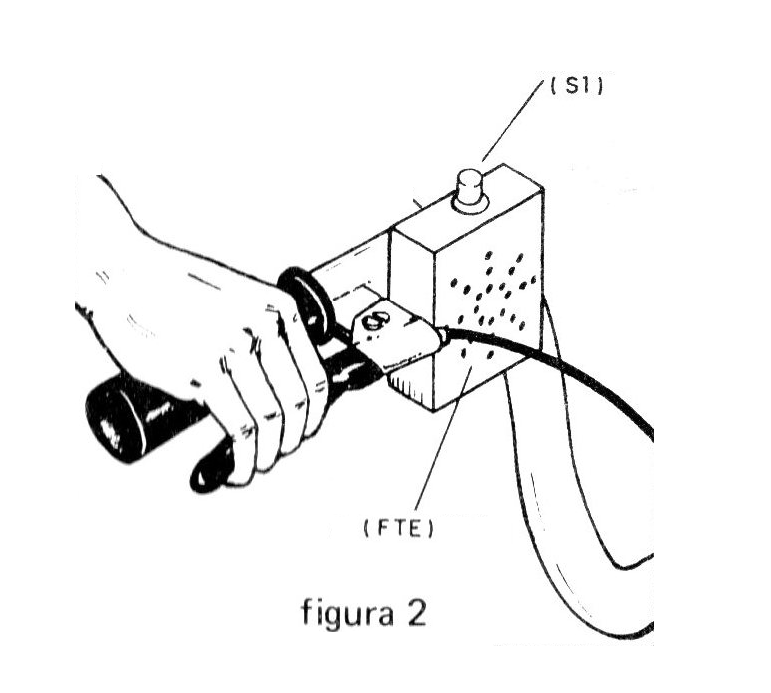

En una bicicleta, esta pequeña caja se fijaría en un lugar accesible, como se muestra en la figura 2.

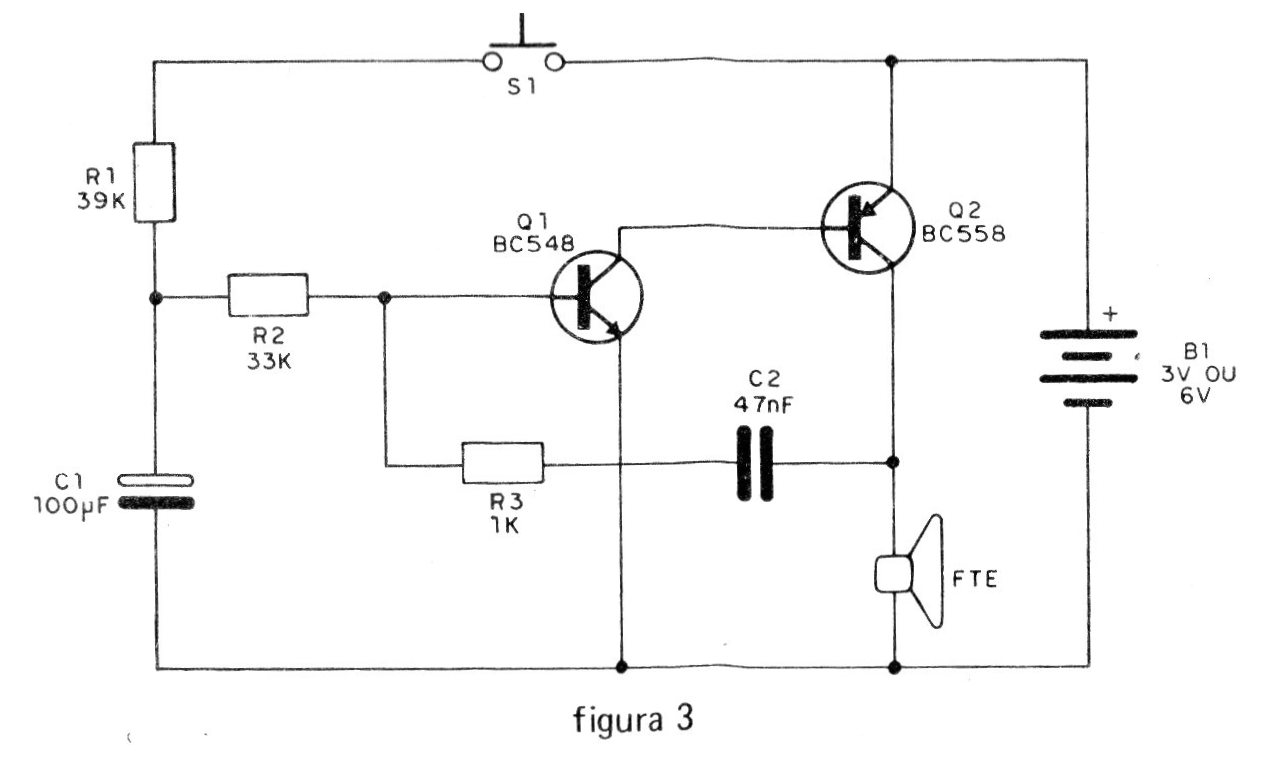

Comenzamos por dar el circuito completo de la sirena que se muestra en la figura 3.

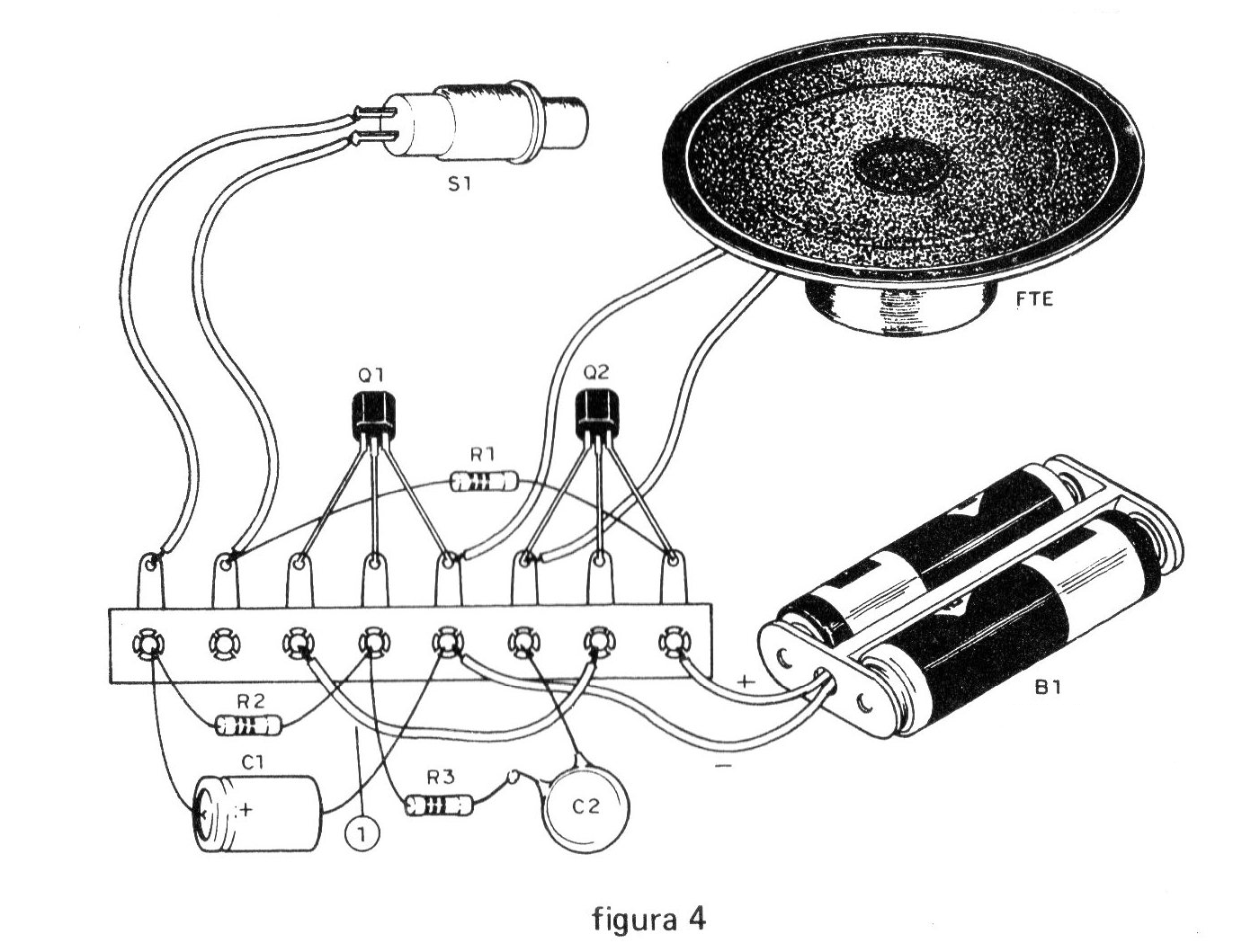

La disposición real de los componentes en el puente y también de los que rodean se da en la figura 4.
A continuación damos la secuencia de montaje y hacemos algunas observaciones en cuanto a la equivalencia y obtención de los componentes usados.
a) Comience cortando el puente de terminales en el tamaño indicado en la figura 4, con 8 terminales, y luego solde los dos transistores. Q1 puede ser el BC548 o cualquier equivalente NPN, como el BC547, BC237 o BC238. Para Q2 podremos usar el BC558 o cualquier equivalente PNP, como los BC557, BC307 o BC308. Tenga cuidado de no intercambiarlos, ya que uno es NPN y el otro es PNP.
b) Solde después los resistores R1 y R2, tomando cuidado con su posición, doblando sus terminales y soldándolos en los lugares indicados. Los valores que diferencian estos componentes son dados por las bandas coloreadas, según la lista de material.
c) Ahora es el turno del capacitor C1. Observe que tiene una marcación de polaridad (+ o -) que debe ajustarse a la figura.
d) La resistencia R3 y el capacitor C2 se conectan conjuntamente como se muestra en la figura en puente de terminales. Corte los terminales de los componentes en la longitud apropiada para realizar esta colocación.
9) Complete la conexión de los componentes del puente con la interconexión que consiste en un hilo que va del tercer terminal al séptimo.
Pasamos a trabajar con los componentes externos.
Para ello, elegimos la caja que vamos a instalar la sirena y fijamos el altavoz y el interruptor S1.
f) La conexión del altavoz se realiza con dos pedazos de hilo en la longitud apropiada.
g) Después, conecte el interruptor general S1 también usando dos pedazos de hilo en la longitud apropiada.
h) Completamos con la conexión del soporte de las pilas. El hilo rojo, que va al polo positivo, se conecta en el último terminal del puente, que corresponde al emisor de Q2. El hilo negativo (negro) se conecta al emisor de Q1.
Con eso, su sirena está lista para ser experimentada y usada.
PRUEBA Y USO
Coloque las dos pilas en el soporte. El aparato no tiene interruptor general, ya que cuando el interruptor de presión está apagado el consumo de energía es prácticamente nulo. Sólo hay consumo cuando lo apretamos para producir el sonido.
Apriete el interruptor S1.
Algunos segundos después de esta operación el aparato entra en operación, emitiendo el sonido de sirena característico. Este sonido empieza grave y se vuelve cada vez más agudo hasta un punto en que se estabiliza.
En este punto usted debe soltar el interruptor S1, cuando entonces el sonido vuelve a sufrir un cambio gradual de tonalidad, pero en el sentido inverso. Se va volviendo cada vez más grave hasta que se detenga.
Constatado el buen funcionamiento, es sólo instalar la sirena en su bicicleta, carrito o cualquier juguete.
Si algo no funciona, compruebe el montaje comenzando por los transistores.
O1 - BC548 o equivalente - transistores NPN
Q2 - BC558 o equivalente - transistores PNP
B1 - 3 o 6 V - 2 o 4 pilas pequeñas
R1 - 39 k x 1/8 W - resistor (naranja, blanco, naranja)
R2 - 33 k x 1/8 W - resistor (naranja, naranja, naranja)
R3 - 1 k x 1/8 W - resistor (marrón, negro, rojo)
Cl -100 pF x 6 V o más - capacitor electrolítico
C2 - 47 nF (473) - capacitor de cerámica
S1 - interruptor de presión (tipo botón de timbre)
Varios: altavoz, soporte de 2 o 4 pilas, cables, caja, etc.
