Es un montaje interesante que se puede hacer con sólo 5 componentes, la mayoría obtenida de la chatarra. Un montaje que va a ser de gran utilidad en su hogar, pudiendo ser instalada en todos los interruptores que controlan las lámparas.
¿Qué es nuestro indicador visual de interruptor? Se trata de una bombilla de consumo extremadamente baja (0,01 Watt), que parpadeará continuamente durante el tiempo en que el interruptor esté apagado y, por lo tanto, la lámpara principal apagada, facilitando su ubicación en la oscuridad.
En la oscuridad de la noche, los parpadeos de nuestro "vago" electrónico le ayudarán a encontrar el interruptor en la pared, con la mayor facilidad.
A diferencia de los espejos de interruptores - que están hechos de material fosforescente (que almacena la luz durante cierto tiempo) y que, por lo tanto, sólo permanecen luminosos por algún tiempo - nuestra lámpara parpadeará "eternamente" con la misma intensidad y sin gastar prácticamente energía.
Son pocos los componentes utilizados en este montaje, y se puede conectar tanto en las redes de 110 V como de 220 V, con cualquier tipo de lámpara.
Como funciona
El circuito que proponemos es un oscilador de relajación con lámpara neon, una configuración de las más antiguas y tradicionales.
Lo que se aprovecha es la característica de resistencia "negativa" de las lámparas neón, que se unen cuando alcanzan una tensión del orden de 80V, encendiendo con un brillo anaranjado.

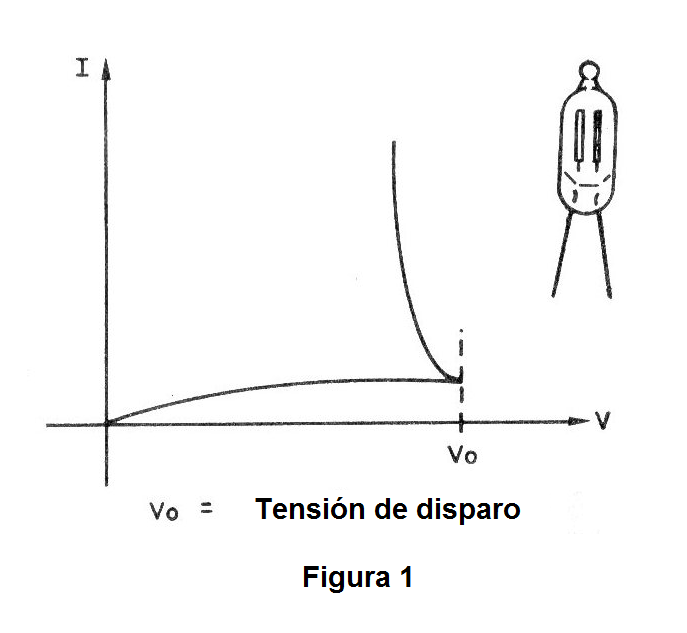

En la figura 1, mostramos la lámpara de neón y su curva característica.
Tal vez sea esta lámpara de neón el único componente que usted tiene que comprar para la realización de este proyecto.
El circuito funciona, en general, de la siguiente manera: cuando se establece una tensión en este circuito, por la apertura del interruptor, un resistor de gran valor (R1) limita la corriente de operación a un valor muy bajo, y al mismo tiempo determina la velocidad de carga de un capacitor C1.
Para que el capacitor se cargue con corriente continua la única manera posible de obtener su carga es con un diodo rectificador (D1) añadido en serie.
Cuando la carga en el capacitor C1 alcanza aproximadamente 80 V, la lámpara dispara, provocando a través de R2, por una fracción de segundo, su descarga parcial. Un nuevo ciclo se inicia y así indefinidamente, haciendo que la lámpara parpadee.
Una resistencia de 1M en la red de 110 V deja pasar una corriente de sólo 0,0011 A lo que significa un consumo de energía del orden de 0,01 W, que prácticamente no pesa en su presupuesto.
Si utiliza 100 aparatos de estos en su casa, sin embargo, usted pasará menos de 1/100 de una lámpara común!
Montaje
El montaje se realiza en un puente de terminales que puede ser embutido en la propia caja de la pared en la que se encuentra el interruptor que controla la lámpara de una habitación, sala, etc. En la figura 2, damos el circuito completo del aparato.

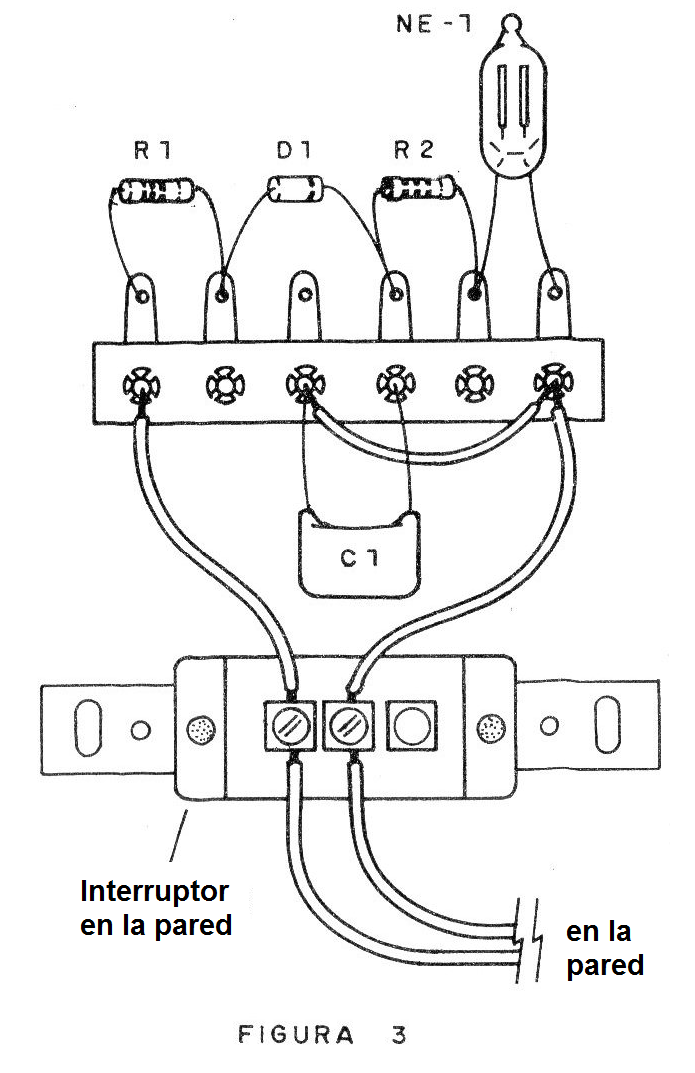

En la figura 3, mostramos el montaje realizado en la barra de terminales y su conexión en paralelo con el interruptor.
Cuando el interruptor está cerrado y, por lo tanto, la lámpara del techo que controla encendida, la corriente pasa directamente y la lámpara neón no se alimenta.
Cuando el interruptor se abre, a través de la lámpara del techo pasa la alimentación al circuito indicador, que se activa. Como la diferencia de potencias es muy grande, la lámpara, del techo permanece totalmente apagada y no consume energía.
Este circuito también indica cuando la lámpara del techo está quemada. Si al abrir el interruptor, la lámpara neón no parpadea, es señal de que la lámpara del techo está quemada.

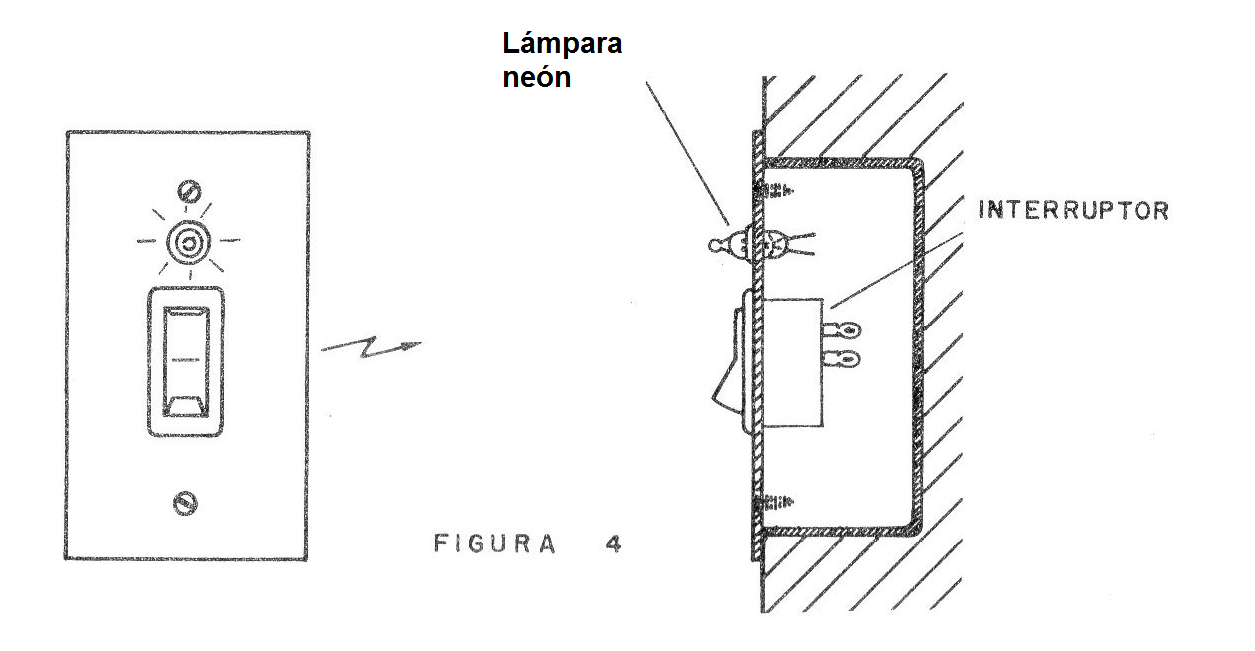

En la figura 4, mostramos cómo debe instalarse. Consulte la posición de la lámpara de neón en la parte frontal del espejo, pasando parcialmente por un agujero.
Los siguientes son los principales cuidados que deben tomarse con el montaje y la elección de los componentes:
a) La lámpara neón es del tipo común de dos terminales paralelos y prácticamente cualquier tipo sirve. El lector debe tener cuidado con su manejo, ya que se trata de un componente frágil.
b) El diodo D1 puede ser el 1N4004, 1N4007 o BY127. La posición de conexión no es importante en este caso, si bien en el diagrama se sugiere que quede con el cátodo del lado de R2 / C1
c) Los dos resistores R1 y R2 son de 1/8 W o ¼ W. El resistor R1 puede tener su valor aumentado a 1M5 o 2M2 para obtener parpadeos más lentos. En la red de 220 V, este valor puede ascender a 2M2 o incluso 2M7.
d) El capacitor C1 puede ser de poliéster, o similar, con una tensión de trabajo de al menos 100 V. El valor también puede ser cambiado. Para parpadeos más lentos se puede utilizar uno de 1 uF. Si tiene dificultad para obtener uno de 470 nF, puede conectar dos de 220 nF en paralelo, o incluso un solo, aumentando R1 para compensar la frecuencia de los intermitentes.
Terminando el montaje, la prueba de funcionamiento es simple.
Prueba e instalación
Para probar basta conectar sus tíos en un interruptor de lámpara que esté apagado o incluso en la toma. La lámpara de neón debe parpadear.
Para instalar en la pared, tenga cuidado con los tíos, evitando que encaje en puntos vivos de la instalación. Aísle también el propio puente de terminales, evitando que los componentes se apoyen en el interruptor o en la parte interna de la caja de la pared.
Si lo desea, utilice cables de conexión para la lámpara si el posicionamiento del puente es difícil.
NE-1 - lámpara de neón común
D1 - 1N4004 o 1N4007 - diodo de silicio
C1 - 470 nF - capacitor de poliéster
R1 - 1M - resistor (marrón, negro, verde)
R2 - 10 k x 1/8 W - resistor (marrón, negro, naranja)
Varios: puente de terminales, hilos, soldadura, etc.
Obs .: Este circuito también se puede utilizar en las tomas de fuerza para indicar que están conectadas, es decir, que hay disponibilidad de tensión.
