Es un montaje muy interesante para los lectores que poseen matrices de contactos y desean un buen diseño para entrenamiento o uso: un sensible amplificador de audio de aproximadamente 500 mW de salida y excelente calidad de sonido. Usted podrá usarlo como refuerzo de sonido para radios, para hablar con micrófono, o como base de intercomunicadores, centrales de efectos sonoros, etc.
Describimos el montaje de un amplificador de audio con salida en simetría complementaria usando transistores de uso general.
La potencia no es alta, del mismo orden que obtenemos de un grabador de casete en su potencia máxima, pero la configuración de transistores complementarios permite una óptima fidelidad y el número de transistores (4) permite una óptima ganancia.
El circuito se alimenta con una tensión de 6 V proveniente de pilas o fuente y tiene control de volumen.
La propuesta de montaje en matriz de contactos es muy interesante, pues sirve para ayudarle a trabajar con esta característica de montajes experimentales. Todos los componentes son de bajo costo y el circuito no es crítico.
Por supuesto, nada impide que usted también haga el montaje en puente de terminales o placa de circuito impreso e instale su amplificador en una caja. Sugerimos en especial un pequeño altavoz para una mejor calidad de sonido.
COMO FUNCIONA
El primer transistor funciona como preamplificador de audio, siendo la señal aplicada en su base a partir del potenciómetro que funciona como control de volumen. Podemos utilizar un trimpot como potenciómetro lineal para control de volumen.
La ganancia de tensión de esta etapa es de aproximadamente 200 veces, lo que significa que la señal obtenida para la etapa siguiente ya tiene buena intensidad.
El paso siguiente tiene un transistor más, que funciona como un conductor o un "conductor" amplificando más veces la señal que se lleva al paso de salida en la simetría complementaria.
En el paso en simetría complementaria se utilizan dos transistores de tipos diferentes: un NPN y un PNP, de modo que cada uno amplifica la mitad de la señal, como sugiere la figura 1.
La polarización de esta etapa, que debe estar bien equilibrada, está garantizada por dos diodos del tipo 1N4148 o equivalentes (puede utilizar el 1N4002 o incluso 1N4004).
En la salida de la etapa obtenemos la señal con potencia máxima y con baja impedancia, lo que permite su aplicación a través de un capacitor (C4) directamente al altavoz de 8 ohms (o incluso 4 ohms).
El capacitor C5 sirve de desacoplamiento de fuente, proporcionando mayor estabilidad de funcionamiento.
MONTAJE

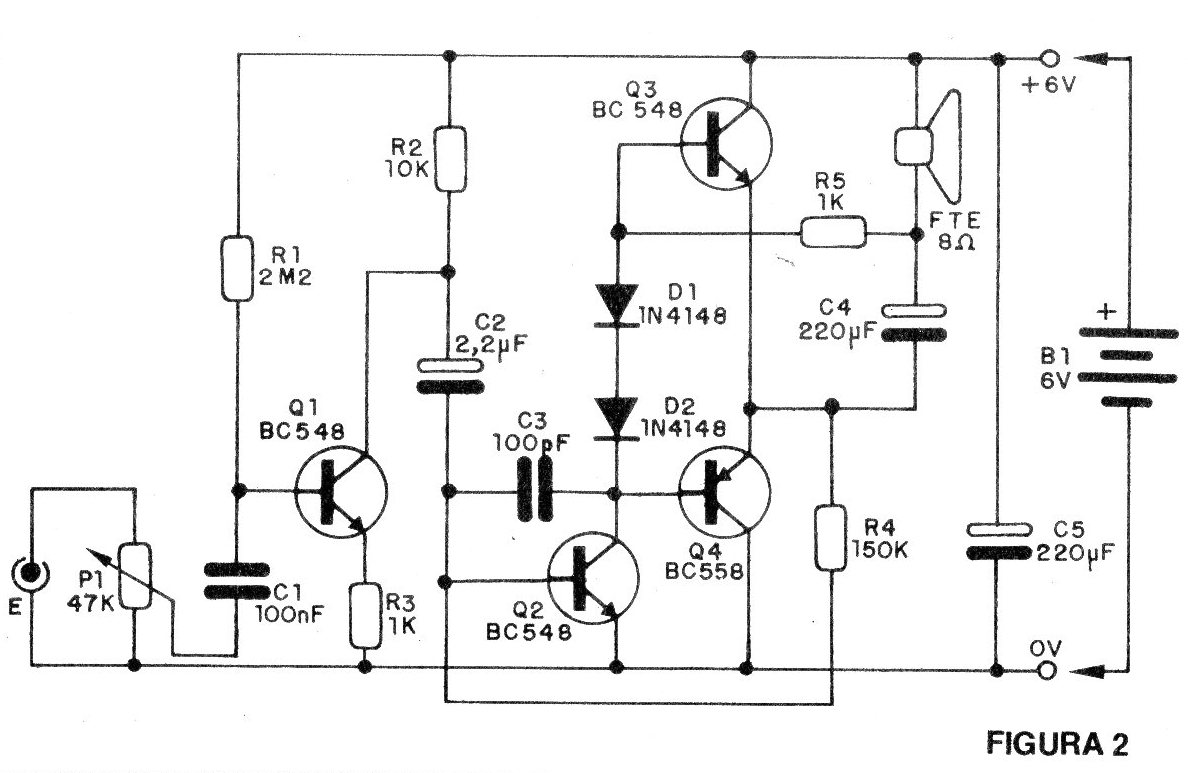

En la figura 2 tenemos el diagrama completo del aparato.

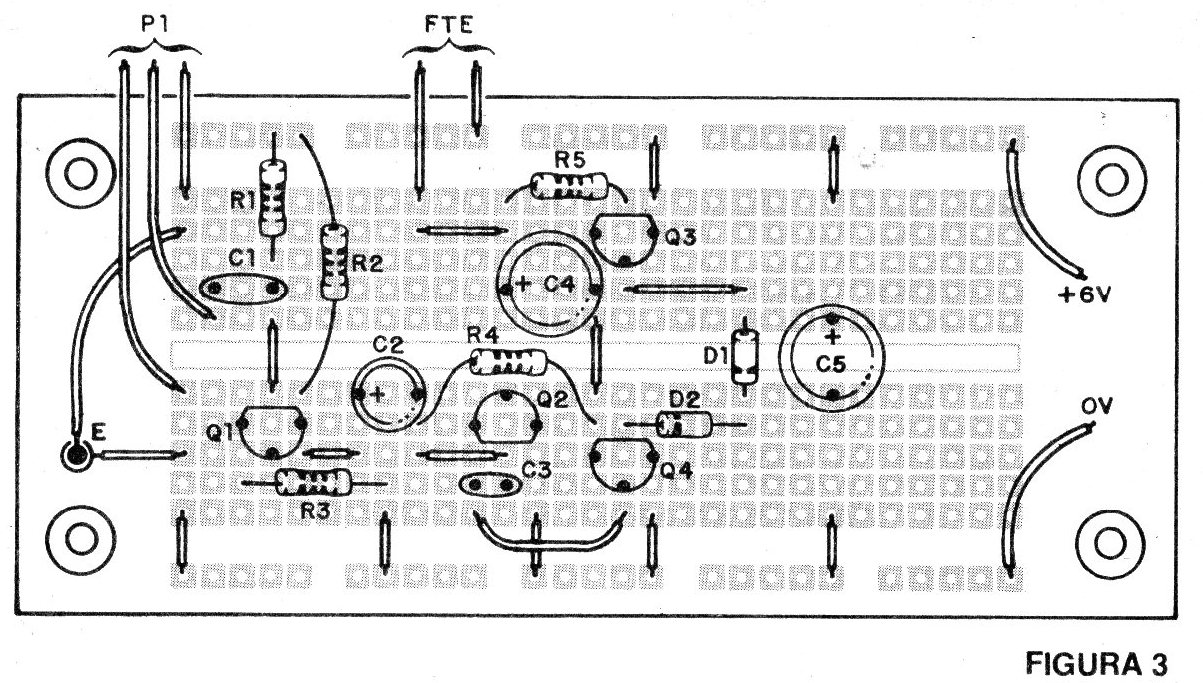

La disposición de los componentes en la matriz de contactos se da en la figura 3.
Ver que los resistores son todos de 1/8 o ¼ W y que los transistores deben quedar en posición bien determinada. Cuidado para no invertirlos cambiando de lado la parte aburrida. Tenga cuidado también para no cambiar el BC548 por el BC558 que son diferentes.
Los capacitores electrolíticos tienen polaridad a seguir, así como los diodos.
Para la alimentación también debemos observar la polaridad. El potenciómetro, si se utiliza, quedará fuera de la placa. Para el trimpot dependiendo del tipo se puede fijar en la propia matriz.
Las interconexiones deben realizarse con trozos de hilos rígidos con las puntas desencapadas. No será necesario en un montaje rápido para la experiencia que todos los cables sean directos y cortos. Los hilos un poco más grandes también llevar a resultados satisfactorios en el funcionamiento. Para el altavoz sugerimos uno de al menos 10 cm para una mejor calidad de sonido.
PRUEBA Y USO
Antes de conectar la unidad, compruebe todo el montaje. A continuación, conecte las pilas o la fuente.
Tocando con el dedo en el cable de entrada de señal debe haber; ronco en el altavoz, con todo el volumen abierto y si todo está en orden.
Como fuente de señal usted puede conectar radios, micrófonos, grabadores, etc. como se muestra en la figura 4.
No conecte aparatos de mayor potencia para no sobrecargar este amplificador.
Con el circuito de la figura 5, en el que la bobina tiene 100 vueltas de alambre esmaltado 28 y toma central, usted obtiene un interesante radio transistorizado de ondas medias.
La antena consiste en un cable de 2 a 10 metros, y para mayor sensibilidad, si no se utiliza fuente, conecte a tierra. El diodo puede ser de cualquier tipo de germanio, incluso los tipos extraídos de radios viejos.
Q1, Q2, Q3 - BC548 o equivalente (BC547, BC237, BC238, etc.)
Q4 - BC558 o equivalente (BC557, BC307, BC308, etc.)
D1, D2 - 1N4148 - diodo de silicio de uso general
P1 - 47k - trimpot o pote
FTE - altavoz de 8 ohms
B1 - 6 V - 4 pilas o fuente
R1 - 2M2 - resistor (rojo, rojo, verde)
R2 - 10k - resistor (marrón, negro, naranja)
R3 - 1k - resistor (marrón, negro, rojo)
R4 - 150k - resistor (marrón, verde, amarillo)
R5 - 1k - resistor (marrón, negro, rojo)
C1 - 100 nF (104) - capacitor de cerámica o de poliéster
C2 - 2,2 uF o 4,7 uF - capacitor electrolítico
C3 - 100 pF - capacitor de cerámica
C4, C5 - 220 uF - capacitores electrolíticos para 6 V o más
Varios: matriz de contactos, hilos, soporte para 4 pilas o fuente, pequeño altavoz para el altavoz, etc.
