En respuesta a pedidos, aquí va un proyecto simple de un VU que puede ser acoplado a amplificadores, radios, preamplificadores y otros aparatos de sonido. Utilizando un instrumento estándar de 200 uA o cerca de esto, este VU puede ser alimentado con tensiones de 6 a 18 V.
Los VU-meters son instrumentos que indican el nivel de audio de una fuente de sonido. Para la mayoría de los lectores, sin embargo, el VU es un instrumento decorativo en el que el movimiento de la aguja acompañando la música ejecutada se convierte en una atracción más del equipo de sonido.
Cualquiera que sea su caso, si su equipo de sonido no tiene un VU, aquí está su oportunidad de instalarlo.
El circuito propuesto es muy simple y tanto puede ser alimentado con fuente propia de 6 V como aprovechar la fuente del equipo de sonido con que funciona mediante pequeña reducción hecha por un resistor.
Para una versión estereofónica bastará montar dos unidades iguales.
La sensibilidad del aparato es lo suficientemente buena para permitir su funcionamiento incluso con señales débiles.
COMO FUNCIONA
Lo que tenemos es simplemente un paso amplificador de audio con dos transistores complementarios. La señal tomada del aparato de sonido en una pequeña parcela y llevada vía R1 en el primer transistor, y luego al segundo (Q1 y Q2).
Después de la amplificación la señal es llevada al instrumento, un microamperímetro de 150 a 250 uA.
El capacitor C2 tiene por función dar cierta inercia al movimiento de la aguja de modo que no sea muy brusco. El lector podrá cambiar la voluntad del valor de este capacitor, según el comportamiento deseado para el instrumento.
El ajuste de cero del instrumento es hecho por el potenciómetro P1 que junto con R6 forma un divisor de tensión. Se ajusta entonces P1 para que la tensión en el VU sea la misma de la unión de R4 con C2, de modo que la corriente en el instrumento sea nula.
El resistor Rx se debe utilizar si la tensión de alimentación es mayor que 3V.
Para 3 V (dos pilas) la alimentación puede ser directa.
Sus valores son los siguientes:
Tensión (V) = Rx (ohms)
6 = 470
9 = 1k
12 = 1k2
15 = 2k2
18 = 3k3
MONTAJE

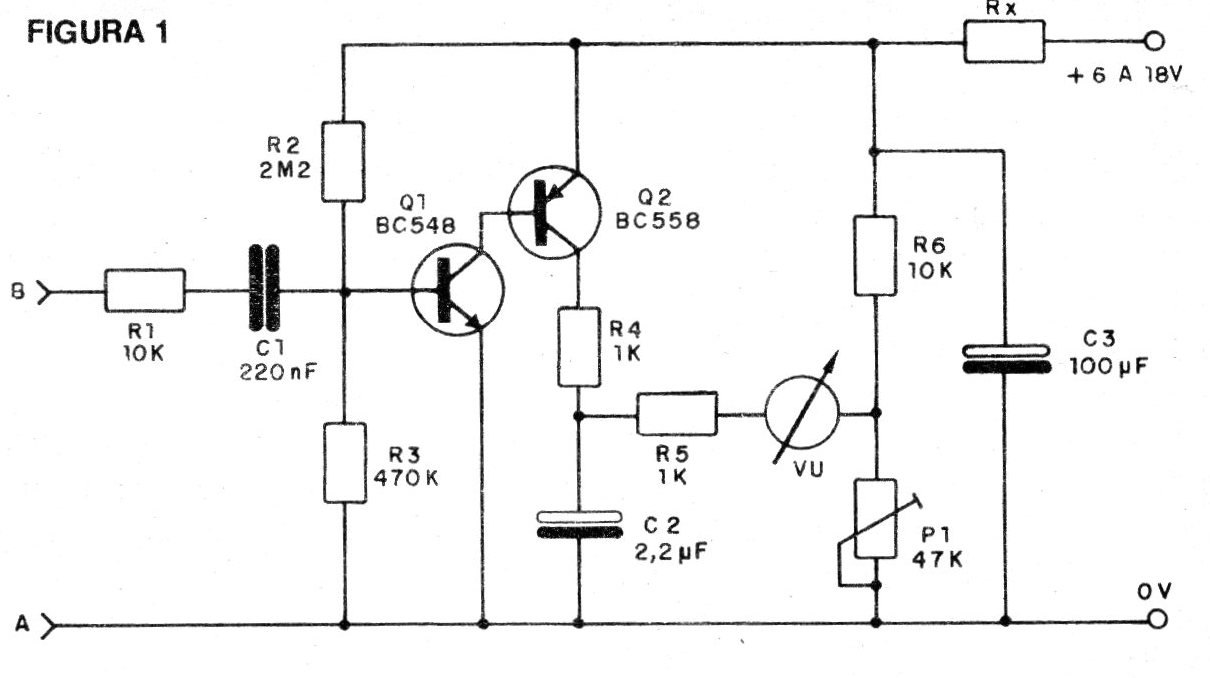

En la figura 1 damos el diagrama completo del aparato.

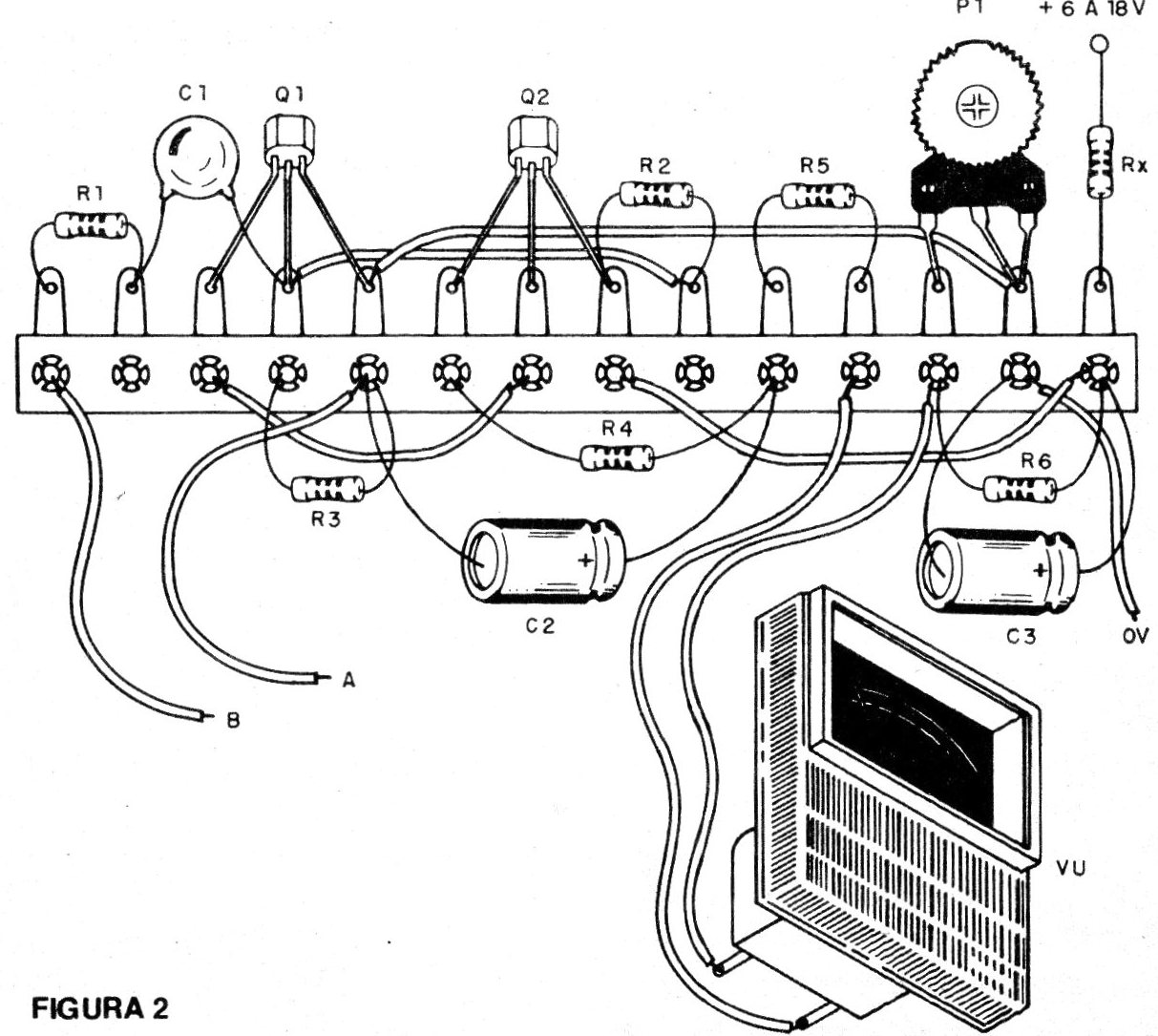

El montaje, sobre la base de un puente de terminales, se muestra en la figura 2.
El conjunto se puede alojar en una caja plástica que quedará sobre su sistema de sonido.
En el montaje será necesario observar la posición de los transistores y la polaridad del capacitor electrolítico.
El VU también está polarizado, pero si lo conecta invertido fácilmente percibirá esto al experimentar el aparato, pues la aguja tenderá a moverse en sentido contrario a lo normal. Sólo hay que deshacer la conexión para que el funcionamiento sea normal.
Los resistores pueden ser de 1/8 o ¼ W y los capacitores electrolíticos son para 6V o más.
C1 puede ser cerámico o de poliéster y el VU-meter debe tener corrientes de fondo de escala de 150 a 300 uA.
PRUEBA Y USO
Para probar, basta con conectar la alimentación (pilas o fuente) con una tensión de 3 a 6 V. Observe bien la polaridad.

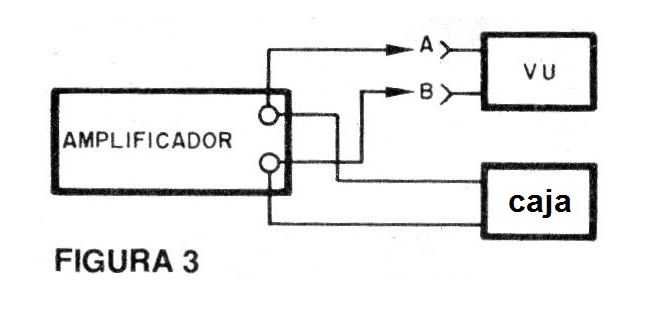

Después, aplicando la salida de audio de un radito o incluso amplificador, como muestra la figura 3, ajuste el instrumento para que responda a las variaciones sonoras (P1).
Ajuste P1 para que en ausencia de sonido el instrumento marque cero.
Después de hacer la conexión definitiva en el equipo de sonido. La conexión, se puede hacer en la salida de los altavoces, o en el caso de preamplificadores en su salida al amplificador.
Q1 - BC548 - transistores de uso general
Q2 - BC558 - transistores de uso general
VU - microamperímetro de 150 a 300 uA
P1 - 47k - trimpot
Rx - ver el texto
R1 - 10k - resistor (marrón, negro, naranja)
R2 - 2M2 - resistor (rojo, rojo, verde)
R3 - 470k - resistor (amarillo, violeta, amarillo)
R4 - R5 - 1k - resistores (marrón, negro, rojo)
R5 - 10k - resistor (marrón, negro, naranja)
C1 - 220 nF - capacitor de cerámica o de poliéster
C2 - 2,2 uF - capacitor electrolítico (ver texto)
C3 - 100 uF - capacitor electrolítico
Varios: caja para montaje, puente de terminales, hilos, soldadura, etc.
