Tenga mucho más realismo en sus competiciones de autorama con este sistema de señalización de partida para autoras. Inicialmente en rojo, la que pasa repentinamente al verde, sin la intervención de ningún competidor evitando así que alguien salga indebidamente antes del tiempo.
Lo que tenemos es un simple temporizador con circuito integrado, que después de dar unos segundos de luz roja, vuelve par a la luz verde, autorizando la partida.
La operación es simple: con todos los competidores listos, se enciende el aparato y aprieta (interruptor de presión).
La luz va al rojo y todos deben prestar atención y estar listos para la salida. Cuando la luz pasa para que ocurre como en los signos de fórmula 1, "pie en la tabla!".
El aparato funciona con pilas comunes y tiene un consumo de energía bastante bajo.

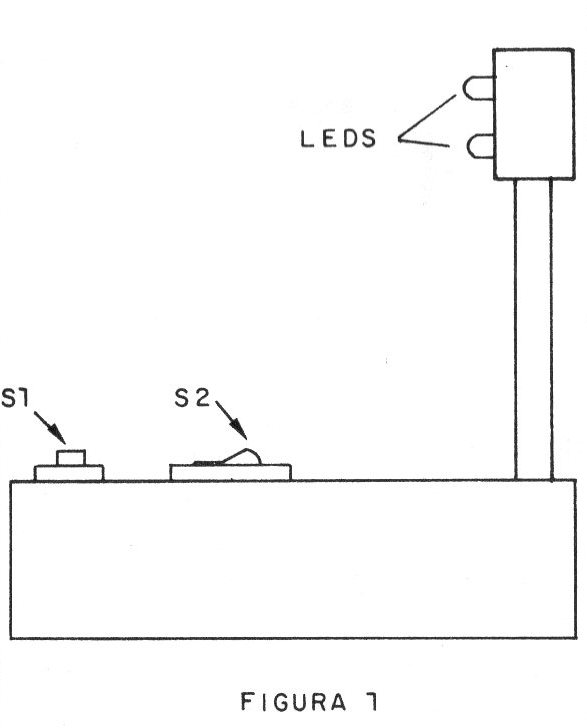

Los lectores hábiles pueden incluso pensar en un montaje más realista con los LED en un poste, como muestra la figura 1.
Como funciona
La base del proyecto es un circuito integrado temporizador, el 555, que es bastante barato y que contiene decenas de componentes en su interior ya interconectados para formar lo que queremos: un circuito de tiempo que requiere sólo pocas piezas externas más.
Las piezas externas en nuestro caso son diversas: comenzamos por R2 y C1, que determinan cuánto tiempo la luz roja va a quedar encendida antes de pasar al verde.
Si el lector desea cambiar este tiempo, que en nuestro caso es del orden de 10 a 15 segundos es sólo cambiar R2. Para 47 k, por ejemplo, reducimos el tiempo, mientras que para 15 k o 220 k, el tiempo se incrementa. C1 también determina el tiempo, pero el valor indicado es ideal ya que podemos mover en R2.
En la salida tenemos los LED, un rojo y un verde, que tiene junto una resistencia de limitación de corriente.
Sin estos resistores (R3 y R4), pasaría exceso de corriente por los LEDs y ellos se quema.
Finalmente, tenemos R1 y el interruptor de presión. El interruptor de presión dispara, el circuito, dando inicio al proceso de conteo de tiempo.
La alimentación viene de 4 pilas pequeñas, siendo desconectada a través de un interruptor simple que es S2.
Montaje

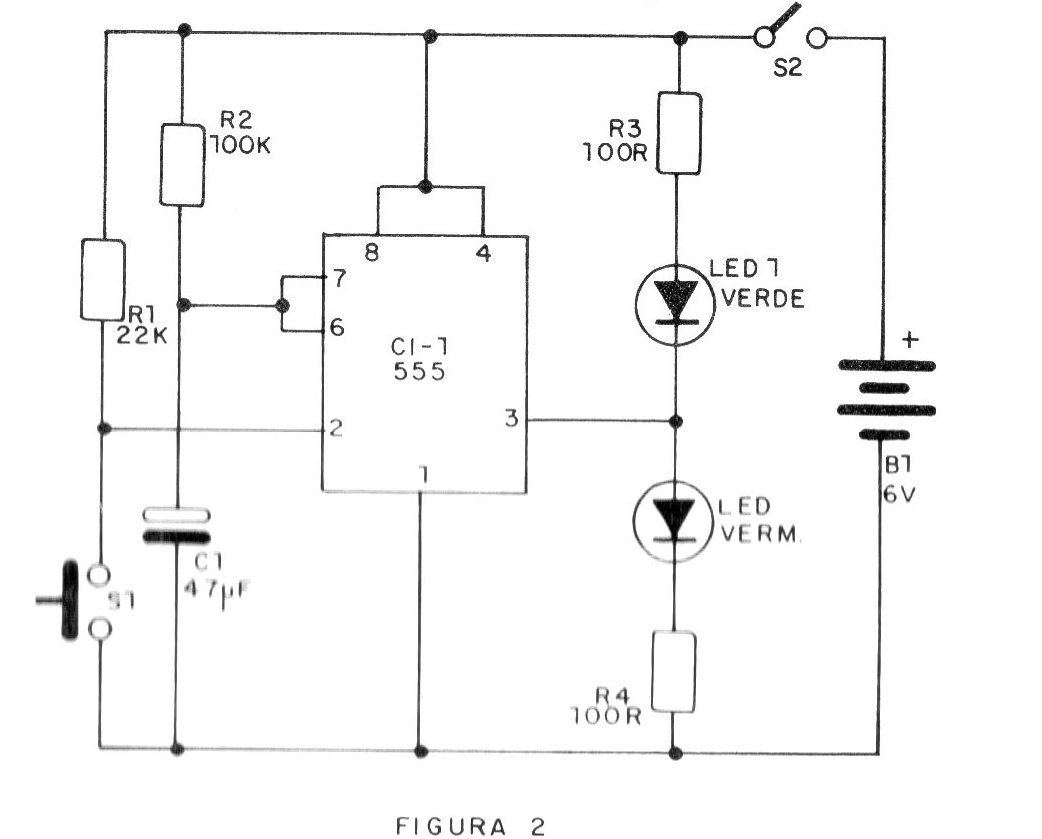

En la figura 2 tenemos el circuito completo del temporizador de arranque.
El montaje puede realizarse en puente de terminales, a pesar de utilizar un circuito integrado, pero será necesario tener mucho cuidado con la soldadura de sus pines.

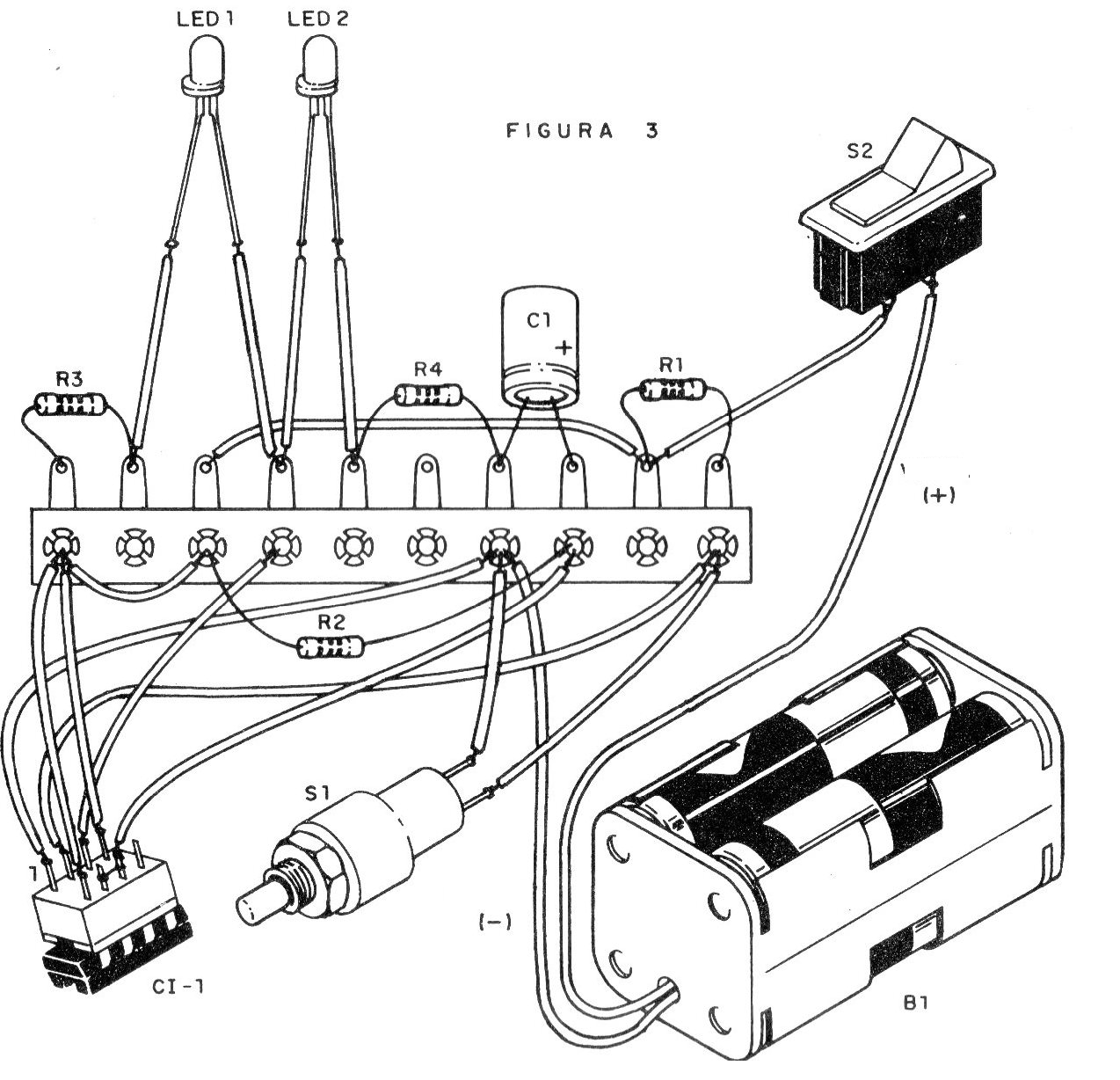

Usamos para ello un zócalo, que tiene una posición correcta de colocación dada por la marca que identifica el pin 1. Tenga cuidado de no equivocarse en la identificación de los hilos, (figura 3).
Nota: en una versión actual, utilice una matriz de contactos o una placa universal con patrón de matriz. Los que tienen recursos para hacer una placa de circuito impreso esta versión será la recomendada.
Sugerimos que se utilice un zócalo para el integrado para evitar la soldadura directa de sus pines, ya que el exceso de calor puede dañarlo.
Los LEDs son comunes y deben ser iguales, pero un verde y otro rojo. Vea que estos LEDs tienen un lado plano que indica su cátodo, o sea la polaridad. Compruebe la polaridad en el dibujo.
La pila y C1 también son componentes polarizados. S1 puede ser cualquier tipo de interruptor de presión, incluido un botón de timbre.

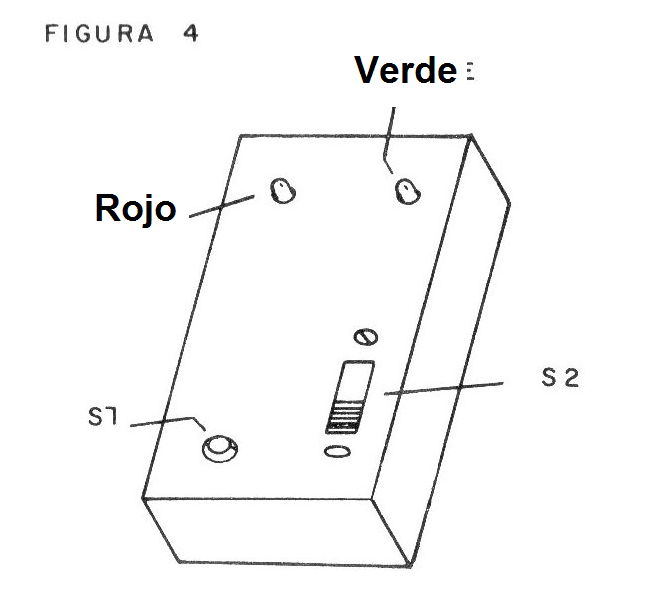

Terminando de hacer todas las conexiones, usted puede instalar el conjunto en una cajita plástica o de madera, como muestra la figura 4.
Para utilizar el aparato proceda del siguiente modo:
Prueba y uso
Coloque las pilas en el soporte y accione S2.
Inmediatamente, debe encender el LED indicando que el circuito está en orden. A continuación, pulsando S1 el LED verde se apaga y el rojo se enciende. El LED rojo se encender durante un tiempo de 5 a 20 segundos, dependiendo de la tolerancia de los componentes.
Después, el LED rojo se apaga y se enciende el verde. Es el instante de partida.
Para utilizar proceda del siguiente modo:
Determine la preparación para la salida;
Con todos listos, encienda S2 y apriete S1. El LED rojo se enciende. Todos deben prestar atención al aparato;
Cuando el LED verde se encienda, todos deben partir.
Cl-7 - 555 - circuito integrado temporizador
LED1, LED2 - LED rojo y verde común
C1 - 47 uF - capacitor electrolítico para 6 V o más
S1 - Interruptor de presión
S2 - Interruptor simple
B1 - 4 pilas pequeñas
R7 - 22 k x 1/8 W - resistor (rojo, rojo, naranja)
R2 - 100 k x 1/8 W - resistor (marrón, negro, amarillo)
R3, R4 - 100 ohms x 1/8 W - resistor (marrón, negro, marrón)
Varios: soporte para 4 pilas pequeñas, puente de terminales, zócalo para el circuito integrado, caja para montaje, hilos, soporte para los LED (optativo), soldadura, etc.
