El refuerzo del sonido del coche o incluso de aparatos antiguos que tienen sólo unos pocos vatios de salida se puede hacer fácilmente con módulos amplificadores de bajo costo y buena potencia. El circuito presentado, que tiene como base el circuito integrado TDA2002 o uPC2002 se caracteriza por la sencillez y excelente rendimiento.
El circuito integrado TDA2002 o uPC2002 que equipa diversos tipos de equipos de sonido automotriz puede ser usado en la construcción de módulos de refuerzo o boosters de buen rendimiento. de hecho, cada uno puede proporcionar cerca de 8 vatios rms que significan cerca de 30 W PMPO. Con dos módulos o cuatro módulos acoplados a cuatro sistemas de altavoces separados es posible obtener 60 o 120 watts de buen sonido para el coche, incluso desde tocadiscos o radios FM "débiles".
El circuito es sencillo de montar y los únicos cuidados recomendados son con los senderos gruesos e hilos de alimentación que deben conducir corrientes elevadas.
COMO FUNCIONA
Los módulos amplificadores se pueden excitar directamente por las salidas para los altavoces originales del coche, lo que significa que basta con agregar módulos y nuevos altavoces sin mover la instalación original del vehículo.
Así, con una resistencia de carga opcional (R1) que debe colocarse sólo para el caso de los altavoces originales que se retiran para evitar distorsiones, el circuito tiene un control separado de volumen hecho por P1. Este control también puede ser fijado en un punto ideal pasando el control a ser hecho sólo por el sonido original del coche.
La ganancia del circuito se determina por la relación de valores entre R2 y R3 mientras que C6 y R4 mantiene la impedancia de salida constante en toda la pista reproducida.
Los altavoces conectados a la salida pueden ser de 2 o 4 ohms y los capacitores C3 y C4, que deben montarse lo más cerca posible del circuito integrado, sirven de desacoplamiento de fuente.
El fusible es muy importante dada la alta corriente del circuito que puede causar daños serios e incluso fuego si hay algún corto accidental.
MONTAJE

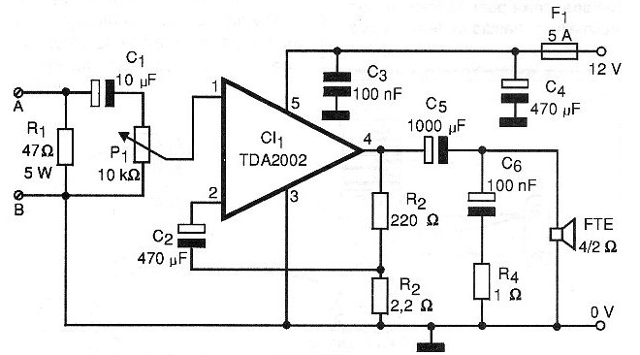

En la figura 1 tenemos el diagrama completo del Booster de Audio, siendo mostrado sólo un canal. Se deben montar al menos dos canales como éste para un sistema estéreo.

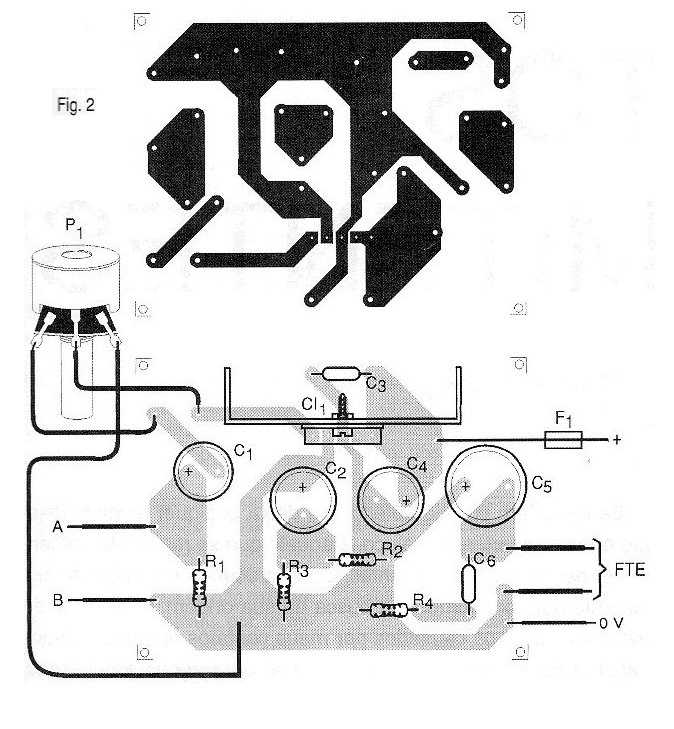

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.
El circuito integrado TDA2002 o equivalente debe montarse en un buen radiador de calor ya que tiende a calentarse bastante con el funcionamiento a plena potencia.
Las pistas de mayor corriente de la placa de circuito impreso se mantendrán gruesas.
Los capacitores electrolíticos deben tener su polaridad observada y los cables de conexión a los altavoces deben ser del tipo grueso polarizado.
El conjunto cabe fácilmente en una pequeña caja que debe protegerse contra el tiempo si se queda bajo el capó o incluso bajo el panel. Una caja más grande será necesaria si se montan dos unidades en un sistema estéreo.
Una sugerencia interesante consiste en agregar un filtro de graves en la entrada del circuito para obtener un booster de graves alimentando así un altavoz súper pesado.
INSTALACIÓN Y USO
Para instalar conecte el positivo del circuito a cualquier punto del cableado en que sea posible obtener los 12 o 13,2 V del coche con buena corriente. Dé preferencia a los cables más gruesos cerca de la batería para retirar la corriente de alimentación.
La tierra se puede hacer en cualquier punto del chasis siendo utilizado hilo grueso y corto para este propósito. Un hilo fino puede provocar realimentaciones e inestabilidad que causarán fuertes distorsiones en el sonido reproducido.
Las entradas A y B se conectará a las salidas del amplificador o radio ya existente. Observe la polaridad ya que el B (tierra) del circuito debe coincidir con la tierra de la salida. Si hay inversión puede haber la quema del circuito que sirve como fuente de señal.
Hecha la instalación coloque el equipo en su volumen medio y ajuste P1 para tener el refuerzo deseado sin distorsión. y luego sólo tiene que ajustar en el propio sonido original el volumen.
Semiconductores:
CI-1 - TDA2002 o uPC2002 - circuito integrado, amplificador de audio
Resistores: (1 / 4W, 5%)
R1 - 47 ohms x 5 W - alambre
R2 - 220 ohms
R3 - 2,2 ohms
R4 - 1 ohms
P1 - 10 k ohms - potenciómetro o trimpot
Capacitores:
C1 - 10 uF / 16 V - electrolítico
C2, C4 - 470 uF / 16 V - electrolítico
C3, C6 - 100 nF - cerámico o poliéster
C5 - 1 000 uF / 16 V - electrolítico (2 200 uF / 16 V si el aparato se utiliza como reforzador de graves)
Varios:
FTE - 2 ó 4 ohms x 20 W - altavoz de cualquier tamaño
F1 - 5 A - fusible
Placa de circuito impreso, radiador de calor para el circuito integrado, botón para el potenciómetro, caja para montaje, bornes de entrada y salida, hilos, soldadura, soporte para fusible, etc.
