Si usted posee un conjunto musical o gusta de tocar con sus amigos, pero su amplificador sólo tiene una entrada, este mixer posibilitará la conexión de 3 ( o más) bajos o guitarras en un mismo amplificador. Usa un sólo integrado, se alimenta con pilas, y puede excitar la entrada de cualquier amplificador común, sin problemas de perdida de volumen, como ocurriría con la conexión directa de los instrumentos.
El nivel pequeño de las señales obtenidas de captadores para bajos y guitarras eléctricas exige circuitos especiales para la elaboración de mixers o pre amplificadores.
La utilización de un LM387 (la mitad de un chip) es una solución interesante, tanto por la facilidad con que se puede obtener este integrado como por los resultados finales del proyecto.
Proponemos entonces un mixer que, básicamente, tiene tres entradas, pero admite dos más, con la repetición de las etapas constantes del capacitor, potenciômetro y resistor del cursor, sin problemas de sobrecargas, y que excita cualquier amplificador común.
Como se trata de un montaje de audio que opera con señales de muy baja intensidad, es muy importante que todas las conexiones sean cortas y blindadas, principalmente para las entradas y salidas.
Es recomendable la utilización de una caja blindada, así como el uso de fuente, pero si no fuera muy bien proyectada, puede traer problemas de ronquidos.
Como el consumo de corriente es muy bajo, la mejor solución es el uso de 8 pilas pequeñas, principalmente porque vuelve totalmente portátil ala unidad.
El LM387

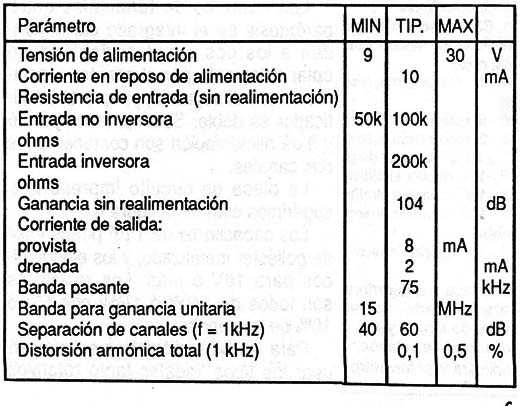

El LM387 es un doble amplificador de National, proyectado especialmente para aplicaciones en audio como pre amplificador, disponible en cubierta DIL de 8 pinos. Las características de este integrado son dadas en una tabla aparte.

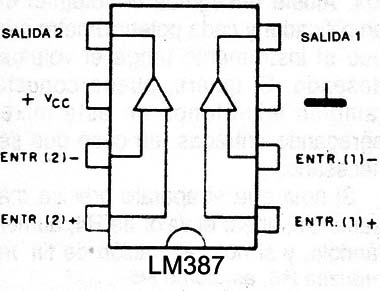

En la figura 1 tenemos la cubierta del LM387 con la identificación de sus terminales.

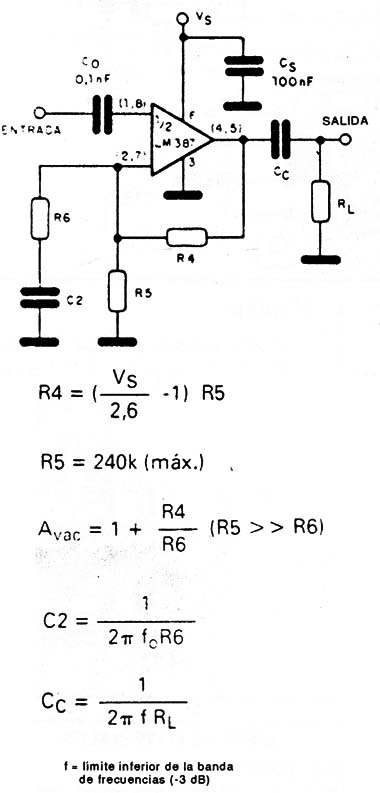

En la figura 2 tenemos el circuito básico del LM387 corno amplificador inversor, con algunas fórmulas que permiten determinar sus características.
En relación al circuito final que proponemos, se pueden hacer modificaciones en función del tipo de fuente de señal (captadores), de la ganancia deseada, y de la sensibilidad del amplificador. En especial se pueden alterar R3, R4 y R5, en una amplia banda de valores.
Montaje

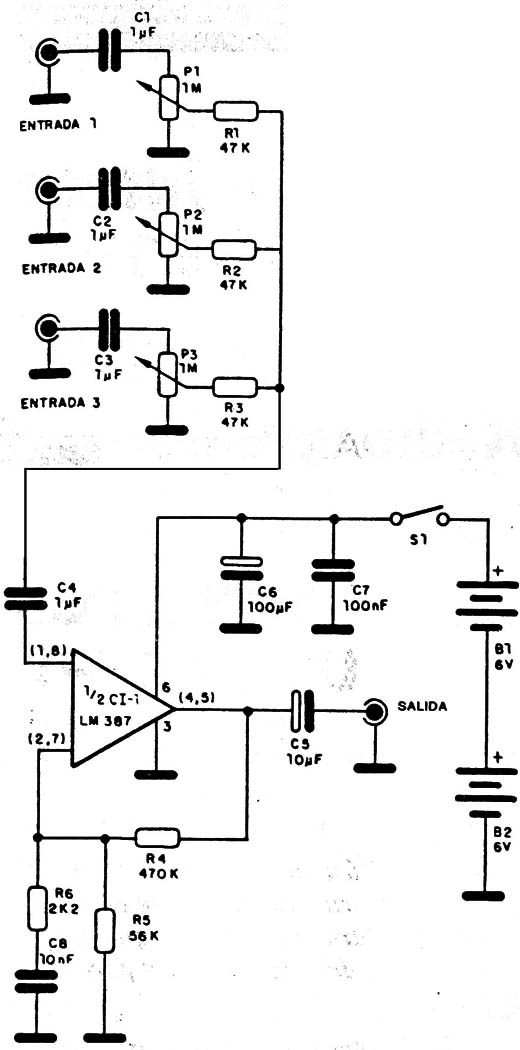

Comenzamos por dar el diagrama completo del aparato en la figura 3.
Los números de terminales entre paréntesis en el integrado corresponden a los dos canales, debiéndose optar solamente por el primero o solamente por el segundo, ya que el amplificador es doble. Solamente los pinos 6 y 3 de alimentación son comunes a los dos canales.

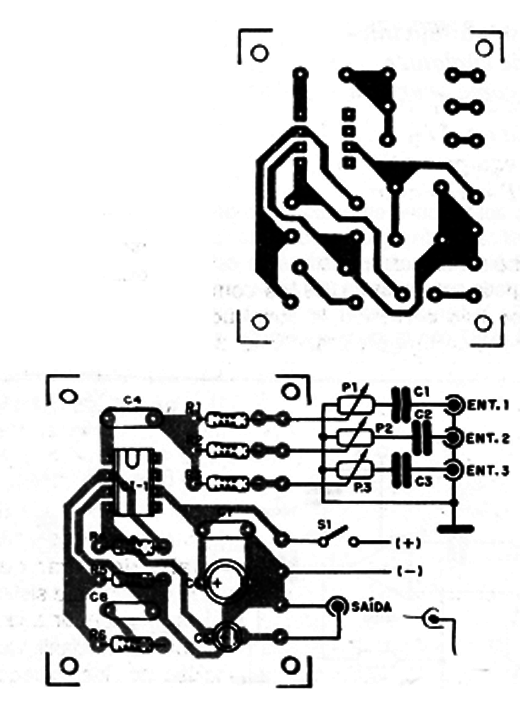

La placa de circuito impreso que sugerimos está en la figura 4.
Los capacitores de 1 µF pueden ser de poliéster metalizado, y los electrolíticos para 16V 6 más. Los resistores son todos de 1/8W ó 1/4W con 5% o 10% de tolerancia;
Para los potenciómetros se pueden usar los tipos lineales tanto rotativos como deslizantes, dependiendo del tipo de montaje que se hará;
Los enchufes de entrada deben ser de acuerdo con los enchufes hembra de los captadores o guitarras. Para la salida se puede usar un enchufe común, donde se conectará un cable con dos enchufes, siendo uno de acuerdo con este conector y el otro de acuerdo con la entrada del amplificador.
Otra opción es usar un cable con conector de acuerdo con la entrada del amplificador, directamente.
Para las pilas, usamos dos soportes de 4 pilas (B1 y B2), conectados en serie. El polo negativo de alimentación debe ser conectado a la caja, que de debe ser metálica, para servir de blindaje, evitando asi la captación de zumbidos.
Prueba y uso
Haga una prueba, conectando el mixer a la entrada del amplificador, y en la entrada del mixer los instrumentos. Ajuste enseguida el volumen del amplificador y cada potenciómetro para que el instrumento tenga el volumen deseado.
Si quiere, puede conectar también micrófonos en este mixer, agregando entradas, en caso que sea necesario.
Si nota que el aparato precisa más ganancia, altere el valor de R4, aumentándolo, y si nota alteración de timbre, reduzca R6, así como R5.
Cl-1 - LM387 - circuito integrado
P1, P2, P3 - 1M - potenciómetros - ver texto
S1 - interruptor simple
B1, B2 - 6V - 2 conjuntos de 4 pilas en serie
R1, R2, R3 - 47k - resistores (amarillo, violeta, naranja)
R4 - 470k - resistor (amarillo, violeta, amariIlo)
R5 - 56k - resistor (verde, azul, naranja)
R6 - 2k2 - resistor (rojo, rojo, rojo)
C1 a C4 – 1 µF - capacitores de poliéster
C5 – 10 µF - capacitor electrolítico
C6 - 100 µF - capacitor electrolítico
C7 - 100 nF - capacitor cerâmico o de poliéster
C8 - 10 nF - capacitor cerâmico o de poliéster
Varios: placa de circuito impreso, zócalo para el integrado, soporte de pilas, enchufes de entrada y salida, caja metálica para montaje, alambres, soldadura, perillas para los potenciómetros, etc.
