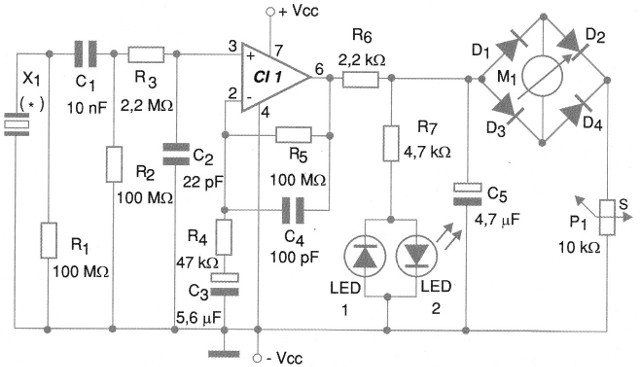

El circuito presentado en la figura 1 puede ser usado tanto para detectar terremotos como vibraciones de cimientos y del propio suelo durante el funcionamiento de máquinas y equipos industriales pesados. Una aplicación importante sería en la evaluación en el grado de vibraciones transmitidas por máquinas desajustadas o mal fijadas que podrían causar daños a largo plazo en la estructura de los edificios y en que ellas funcionan.

  El circuito también se puede utilizar como shield para microcontroladores, utilizando la alimentación apropiada.










   El sensor de este circuito es una cerámica piezoeléctrica retirada de un encendedor de cocina de gas. Esta cerámica debe colocarse de tal forma que las vibraciones en sentido vertical la accionen y sobre ella debe colocarse un peso que actuará como masa de presión sobre la cerámica generando la señal para el circuito.

   El amplificador operacional de altísima ganancia así como los componentes que lo polarizan deben ser montados en caja blindada para evitar la captación de ruidos, ya que el circuito es extremadamente sensible. La ganancia es dada por un resistor de 100 M ohms en la realimentación y el capacitor en este mismo circuito así como en serie con el resistor conectado al perno (-) del operario determinan su respuesta de frecuencia para la banda muy baja (infrassons) en la cual está concentrada la mayor parte de las señales que deben detectarse.

   El instrumento es un microamperímetro común de 1 o 2 mA de fondo de escala. Para un mejor rendimiento los diodos conectados en la punta que acciona este instrumento deben tener baja tensión de conducción, como los tipos de germanio. Si es posible, los diodos Schottky serán mejores todavía. El circuito tiene además dos indicadores LED, y su alimentación debe realizarse con una fuente simétrica.

   También tenemos la posibilidad de aplicar las señales detectadas a un registrador externo incluyendo un convertidor analógico-digital (ADC) para su registro en un ordenador. El consumo del circuito es bajo, pudiendo su alimentación ser hecha con pilas o batería.

   Los amplificadores operacionales equivalentes como el CA3140 se pueden experimentar en este circuito.



Semiconductores:

CI-1 - OPA124P - amplificador operacional

D1 a D4 - 1N34 o diodos Schottky

LED1, LED2 - LED rojos comunes (opcionales)

Resistores: (1/8 W, 5%)

R1, R2 - 100 M ohms

R3 - 2,2 M ohms

R4 - 47 k ohms

R5 - 100 M ohms

R6 - 2,2 k ohms

R7 -4,7 k ohms

P1 - 10 k ohms - trimpot

capacitores:

C1 - 10 nF x 400 V - cerámico

C2 - 22 pF - cerámico

C3 - 5,6 uF - poliéster o electrolítico

C4 - 100 pF - cerámico

C5 - 5,6 uF - poliéster o electrolítico

Varios:

X1 - Cerámica piezoeléctrica - ver texto

M1 - 0-1 mA - indicador de bobina móvil

Placa de circuito impreso, fuente simétrica, hilos, soldadura, etc.
