Es un pequeño amplificador con sólo dos transistores que puede ser útil en la bancada del probador o del reparador. Este circuito puede servir como seguidor de señales de audio, en la prueba de transductores tales como micrófonos, bobinas captadoras y cabezas grabadoras y aún como etapa de amplificación de radios experimentales o intercomunicadores.
El circuito presentado se basa en un "super-transistor" Darlington BC517 cuya ganancia mínima es de 30 000 veces.
En conjunto con un segundo transistor, tenemos una ganancia total más que suficiente para excitar un pequeño altavoz.
Como el transistor en cuestión es de baja potencia hemos ganado pero no potencia, lo que significa que no debemos alimentar el circuito con más de 3 V o 2 pilas pequeñas.
Sin embargo, con la elevada ganancia a baja tensión tenemos la posibilidad de llevar el conjunto a un montaje muy compacto y fácil de usar en la bancada.
Pocos son los componentes usados ??y el altavoz puede incluso ser del tipo de 2,5 a 5 cm aprovechado de alguna radio transistorizada fuera de uso.
No incluimos en el proyecto original el control de volumen, dada la baja potencia del circuito, pero puede ser fácilmente adaptado.
CARACTERÍSTICAS
Tensión de alimentación: 3 V
Potencia: 10 mW (tip.)
Impedancia de entrada: mayor que 100 k ohms
Número de transistores: 2
Como funciona
El transistor Q1 funciona como preamplificador de audio en la configuración de emisor común, proporcionando así una buena ganancia de tensión.
La señal de audio se lleva a la base de este transistor vía C1 y se retira de su colector directamente a la base de Q1.
R1 y R2 deben ser dimensionados para determinar la corriente de reposo del circuito.
La señal aplicada a la base de Q2 se amplifica de nuevo en el colector para excitación directa del pequeño altavoz.
C2 desacopla la fuente que puede ser formada por dos pilas pequeñas.
MONTAJE

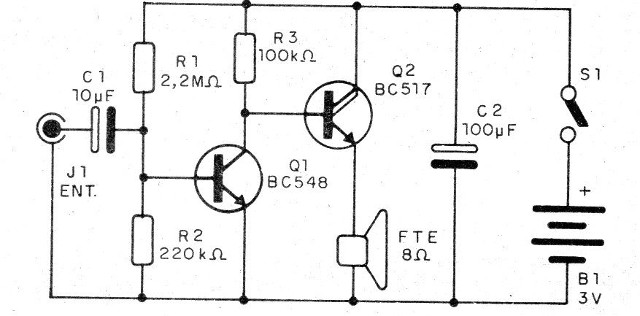

En la figura 1 tenemos el diagrama completo del amplificador.
Como se trata de montaje muy simple, indicada incluso a los principiantes, recomendamos la utilización de un puente de terminales con la disposición mostrada en la figura 2.
El conjunto se puede instalar fácilmente en una pequeña caja plástica y para la entrada de señal se puede utilizar un cable blindado con un enchufe y dos garras jacaré.
Los resistores son de 1/8 W con un 5% o más de tolerancia y los electrolíticos son para 6 V o más de tensión de trabajo.
En lugar de Q1 podemos usar el BC547 o BCS49, pero no se indica ningún sustituto para Q2.
La impedancia del altavoz no es crítica, pudiendo quedar entre 4 a 32 ohms, sin problemas.
PRUEBA Y USO
Conecte el amplificador y aplique la señal en la entrada.
La señal puede venir de un micrófono o de la salida de un preamplificador o incluso una radio.
Si hay distorsión, incluso con bajo volumen de la fuente de señal, cambie la resistencia R2 que deberá tener valores en el rango de 100 a 470 k ohms.
Comprobado el funcionamiento es sólo usar el aparato.
Semiconductores:
Q1 - BC548 o equivalente -transistor NPN de uso general
Q2 - BC517 - Transistores SID Darlington NPN
Resistores: (1/8 W, 5%)
R1 - 2,2 M ohms - (rojo, rojo, verde)
R2 - 220 k ohms - (rojo, rojo, amarillo)
R3 - 100 k ohms - (marrón, negro, amarillo)
Capacitores:
C1 - 10 uF - electrolítico
C2 - 100 uF - electrolítico
Varios:
FTE - 8 ohms - 5 cm - Altavoz común - ver texto
S1 - Interruptor simple
B1 - 3 V - 2 pilas
Puente de terminales, caja para montaje, jack de entrada, cable blindado de entrada, soporte de 2 pilas, hilos, soldadura, etc.
