Un sistema de luces rítmicas bastante simple y con seguridad que los acopladores ópticos proporcionan es lo que describimos en este artículo. Las potencias hasta 1600 W se pueden controlar desde algunos miliwatts de audio.

   Un sistema de luz rítmica hace que las lámparas comunes parpadeen al ritmo de la música ejecutada por un sistema de sonido.

   Lo que describimos en este artículo tiene algunas características interesantes que merecen ser analizadas.

  Una de ellas es el uso del acoplador óptico, que prácticamente aísla el equipo de sonido y el sector de baja tensión del circuito de alta tensión y potencias de las lámparas.

   Otra característica es la elevada potencia que es capaz de controlar, cerca de 1 600 W de lámparas, lo que permite su uso incluso en grandes ambientes.

   Finalmente tenemos la sensibilidad, que hace que necesitamos fracción de vatio para excitación sin problemas, o sea, él no "roba" potencia alguna del equipo de sonido con que debe funcionar.

   El montaje es sencillo y la alimentación se realiza con pilas comunes.

   Como el consumo es bajo, las pilas deben durar mucho, pero nada impide que una fuente sea incorporada.



  CARACTERÍSTICAS

   Potencia de salida: 1 600 W (Max.)

   Potencia de entrada: 0,01 W (min.)

   Tensión de alimentación: 220 V ac. 6 Vcc



COMO FUNCIONA

  Las señales de audio procedentes de la salida del equipo de sonido pasan por un transformador y luego por un diodo donde ocurre su rectificación.

   Desde el diodo la señal va a un pote (P1) donde se ajusta su intensidad para excitación del circuito en los niveles deseados.

   La señal se aplica a la base de un transistor que entonces debe conducir en los picos de audio: el capacitor C1 en la base de este transistor determina la inercia del circuito, y puede ser alterado experimentalmente en el rango de 1 a 100 uF.

   En el colector del transistor tenemos el acoplador óptico que contiene internamente un LED infrarrojo y un diac.

   El LED infrarrojo parpadeará de acuerdo con la conducción del transistor, excitando así el foto-diac que va a controlar el triac.

   El triac es el elemento de potencia que al ser disparado conduce la corriente hacia las lámparas alimentadas.

   R3 y R4 forman el sistema que polariza el diac.



MONTAJE

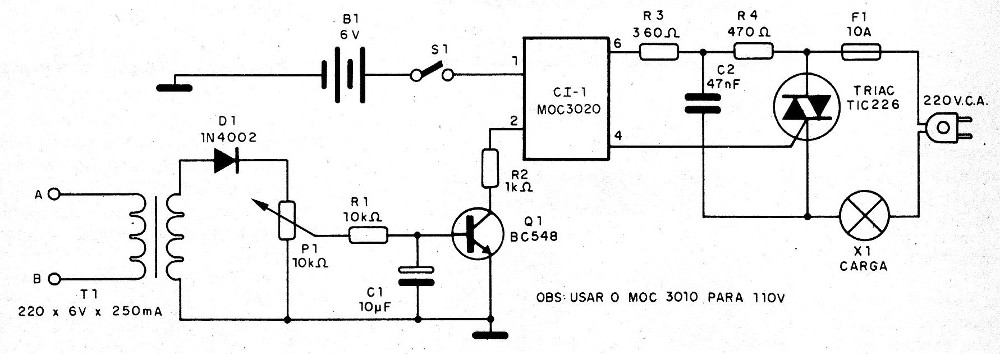

   En la figura 1 tenemos el diagrama completo del aparato.



   Figura 1 - Diagrama completo del aparato
   Figura 1 - Diagrama completo del aparato | Haga click en la imagen para ampliar |

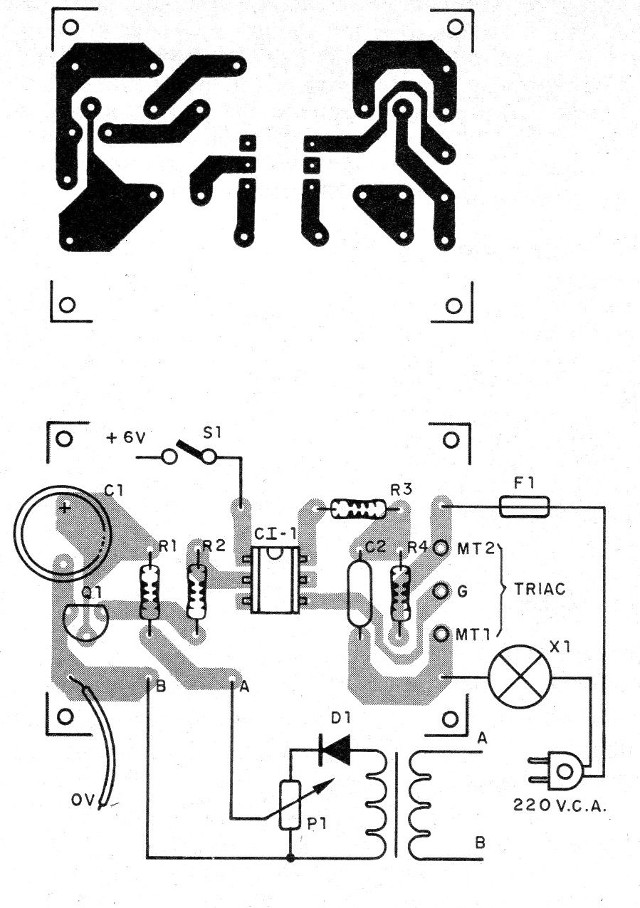

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.



Figura 2 - Placa de circuito impreso para el montaje
Figura 2 - Placa de circuito impreso para el montaje





El transformador T1 puede ser cualquier pequeño transformador de alimentación con un primario de 110 V o 220 V y secundario de 5 o 6 V con corriente entre 250 mA y 500 mA.

   El acoplador óptico para 220 V es el MOC320.

   Los resistores son de 1/8 W y el electrolítico para 6 V o más.

   El triac es el TIC226, pero los equivalentes de mayor potencia se pueden utilizar.

   Como la red es de 220 V, el triac debe tener sufijo D. C2 es un capacitor de poliéster para 400 V.

   El triac deberá estar dotado de un buen radiador de calor, y sus conexiones deben realizarse con hilo grueso, compatible con la potencia de las lámparas controladas.

   Las lámparas sólo pueden ser de tipo incandescente.



 PRUEBA Y USO

   Los hilos A y B se conectan a la salida del amplificador con el que el sistema debe funcionar.

   Coloque una canción para ejecutar y conectar el sistema de luz rítmica en la red de alimentación.

   Conecte como una lámpara pequeña, de 5 a 40 W para las pruebas de funcionamiento.

   Coloque el sonido en el volumen deseado y abra P1 hasta que la lámpara empiece a acompañar la música.

   Este ajuste de P1 debe ser rehecho, siempre que cambiemos el volumen del equipo de sonido.

   C1 puede cambiar si el lector desea más o menos la inercia del sistema.

   Comprobado el funcionamiento es sólo hacer su instalación definitiva.

   Se pueden utilizar hasta 1600 W de lámparas incandescentes.



Semiconductores:

CI1 - MOC3020 - Acoplador óptico

Q1 - BC548 o equivalente -transistor NPN de uso general

Triac - TlC226D

D1 - 1N4002 o equivalente - diodo de silicio



Resistores (1/8 W, 5%):

R1 - 10 k ohms

R2-1k ohms

R3 - 360 ohms

R4- 470 ohms

P1 - 10 k ohms - potenciómetro



Capacitores:

C1 - 10 [LF x 6 V - electrolítico

C2 - 47 nF x 400 V - poliéster



Varios:

T1 - transformador de 110 o 220 V x Soy 6 V de 250 a 500 mA

S1 - Interruptor simple

B1 - 6 V - 4 pilas pequeñas o fuente

F1 - fusible de 10 A

X1 - hasta 1 600 W de lámparas de 220 V

Placa de circuito impreso, caja para montaje, soporte para el fusible, radiador de calor para el triac, botón para el potenciómetro, cables de entrada, sockets para las lámparas, soporte para las pilas, cables, soldadura etc.
