Capturar un amplio espectro de ruidos electromagnéticos ambientes para aplicación en instrumentos de medida o simple evaluación por escucha. El circuito completo se da en la figura 1.

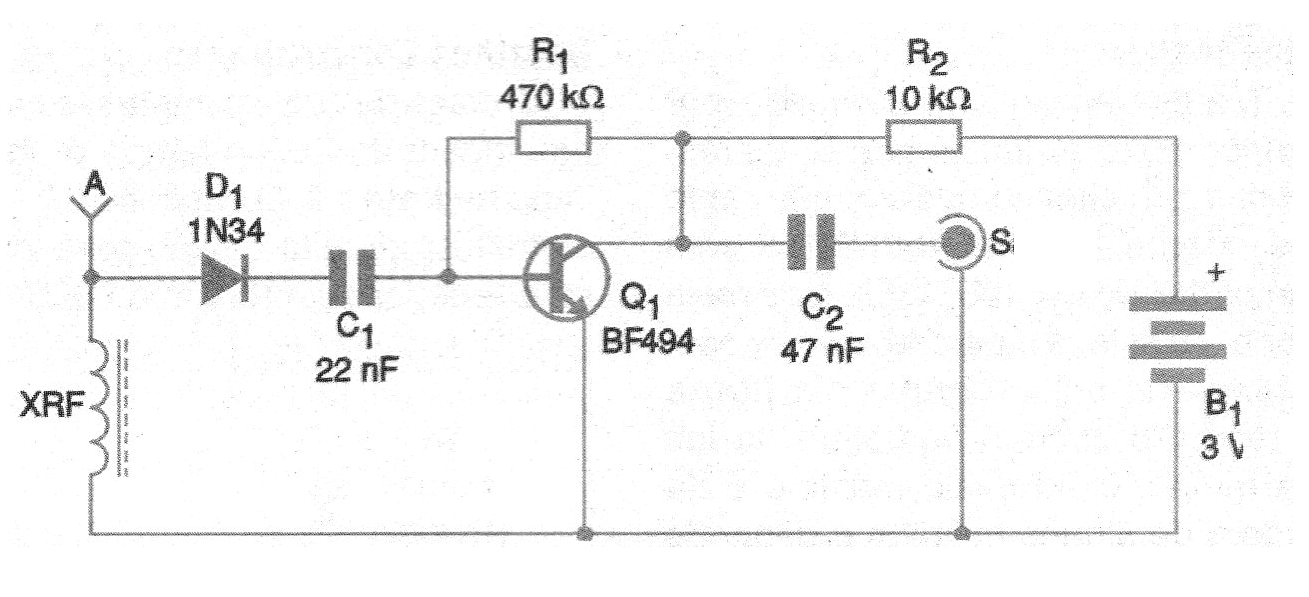

  Figura 1 - Diagrama del detector
  Figura 1 - Diagrama del detector | Haga click en la imagen para ampliar |





Utilidades:

• Determinación del nivel de ruido en una fábrica o en otro lugar en el que operan máquinas y dispositivos electrónicos ruidosos.

• Evaluación del nivel de interferencia en locales que deban instalarse equipos sensibles o incluso equipos de uso doméstico sujetos a interferencias.

• Determinación de la intensidad del ruido producido por una máquina industrial o un circuito.

• Levantamiento del espectro de ruido de un local o producido por una máquina con la ayuda del analizador de espectro.



Detalles constructivos:

   El circuito consiste en un receptor de radio aperiódico, es decir, sin sintonía, capaz de cubrir una banda de frecuencia que va de algunas decenas de kilohertz hasta más de 5 Megahertz.

   Podemos conectarlo directamente a un amplificador de audio para escuchar estas señales, conectarlo a un instrumento indicador sensible (voltímetro CA) oa la entrada de un analizador de espectro.

   La placa de circuito impreso se muestra en la figura 2. El choque de RF está formado por 400 vueltas de alambre esmaltado fino (30 o 32 AWG) en un bastón de ferrita de 0,5 a 1 cm de diámetro y hasta 10 cm de longitud.

   El consumo del circuito es muy bajo, y para mayor sensibilidad se debe utilizar un diodo de germanio. La antena, que es opcional, es del tipo telescópico de hasta 1 m de longitud.

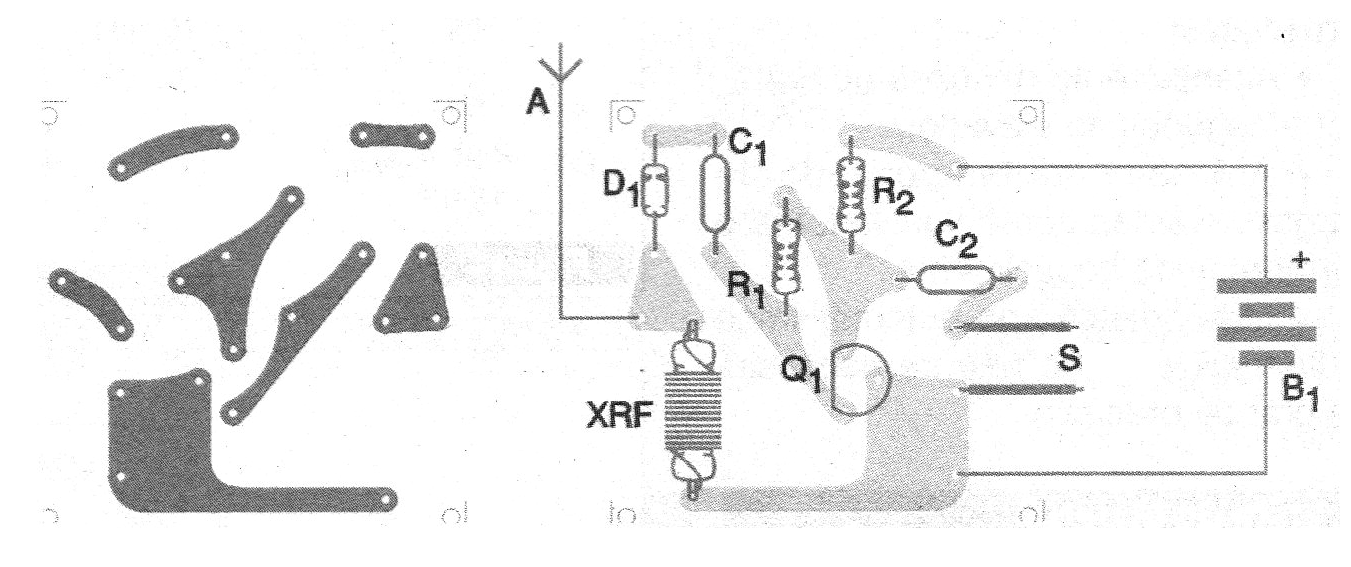

Figura 2 - Placa de circuito impreso para el detector
Figura 2 - Placa de circuito impreso para el detector | Haga click en la imagen para ampliar |





Semiconductores:

Q1 - BF494 o equivalente - transistores de RF

D1 - 1N34 o equivalente - cualquier diodo de germanio



Resistores: (1/8 W, 5%)

R1 - 470 k ohms

R2 - 10 k ohms



Capacitores:

C1 - 22 nF - cerámico

C2 - 47 nF - cerámico



Varios:

B1 - 3V - 2 pilas pequeñas

XRF1 - Ver texto

A - antena telescópica

Placa de circuito impreso, soporte de pilas, cable de salida, placa de circuito impreso, hilos, soldadura.
