El circuito que presentamos en este artículo es una sugerencia de Maxim (www.maxim-ic) siendo indicado para convertir tensiones de 15 V continuos en 185 V para alimentación de circuitos externos que no exijan más de 50 mA.

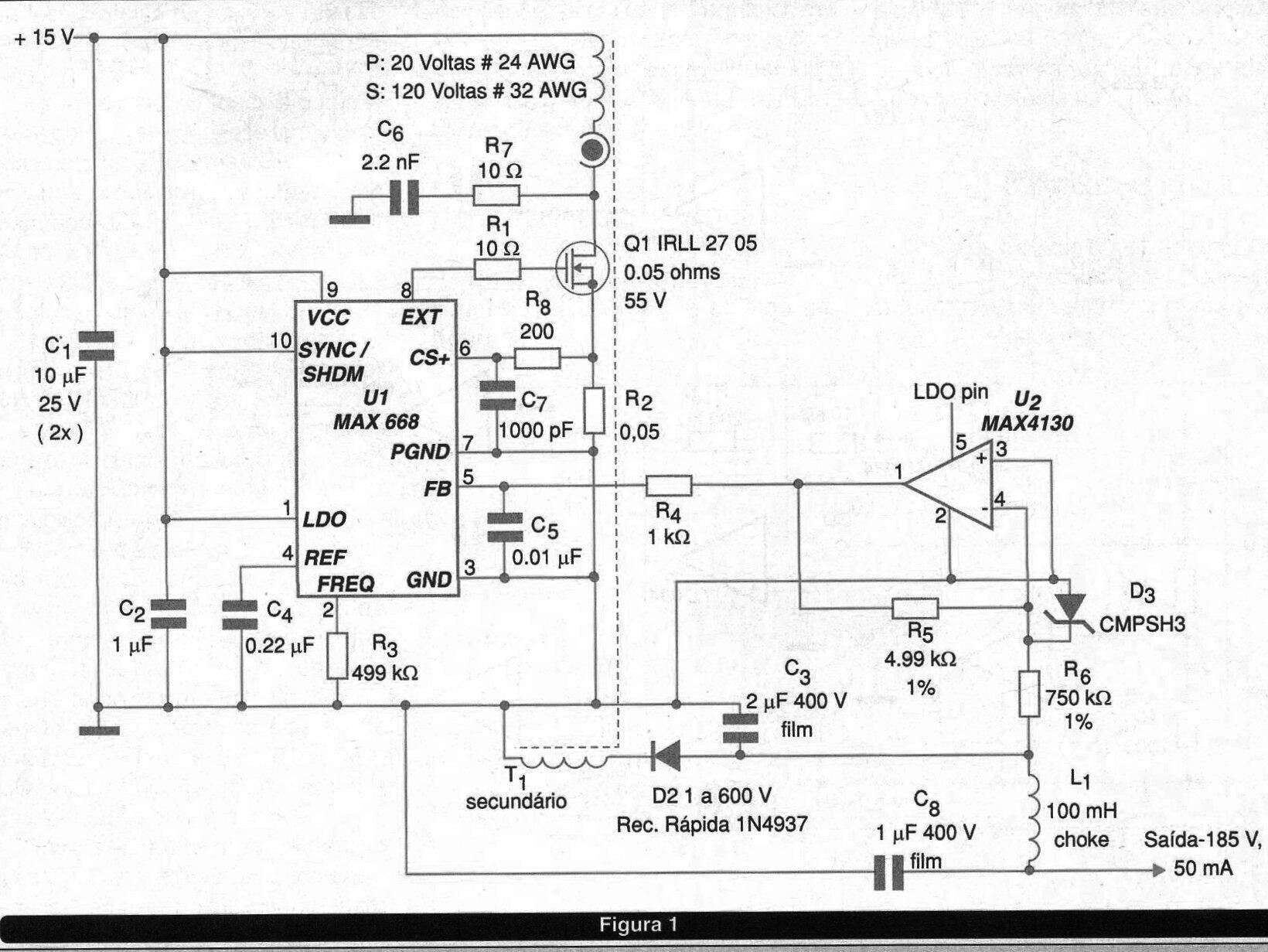

El circuito mostrado en la figura 1, se basa en el MAX668 y un transformador con una relación de espiras de 1 a 6, el cual tiene por función proporcionar la realimentación para el convertidor.
La finalidad del amplificador operacional es invertir la retroalimentación de los -185 V de la tensión de salida.
El circuito puede generar una tensión de -85 V con corriente máxima de 50 mA a partir de una fuente de 15 V.
D2 debe ser un diodo de recuperación rápida para reducir los costos de los componentes que requieren altas tensiones de ruptura, reduciendo sus valores. Como ese diodo va a operar con 6 veces la tensión de entrada (185 V), habiendo aún un efecto de flyback debido a la inductancia, se recomienda que su tensión inversa sea de al menos 600 V.
El capacitor C3 debe ser del tipo de película para poder operar con alta tensión. La ondulación es menor de 5 mVpp.
